TCL公司采用飞利浦公司于2000年开发的超级芯片TDA9383为主机芯，生产的TCL芯锐系列彩电有TCL-AT25U159、TCL-AT29U159等。本文介绍TDA9383在TCL-AT25U159/AT29U159型机的应用电路工作原理及常见故障的检修。
应用电路工作原理

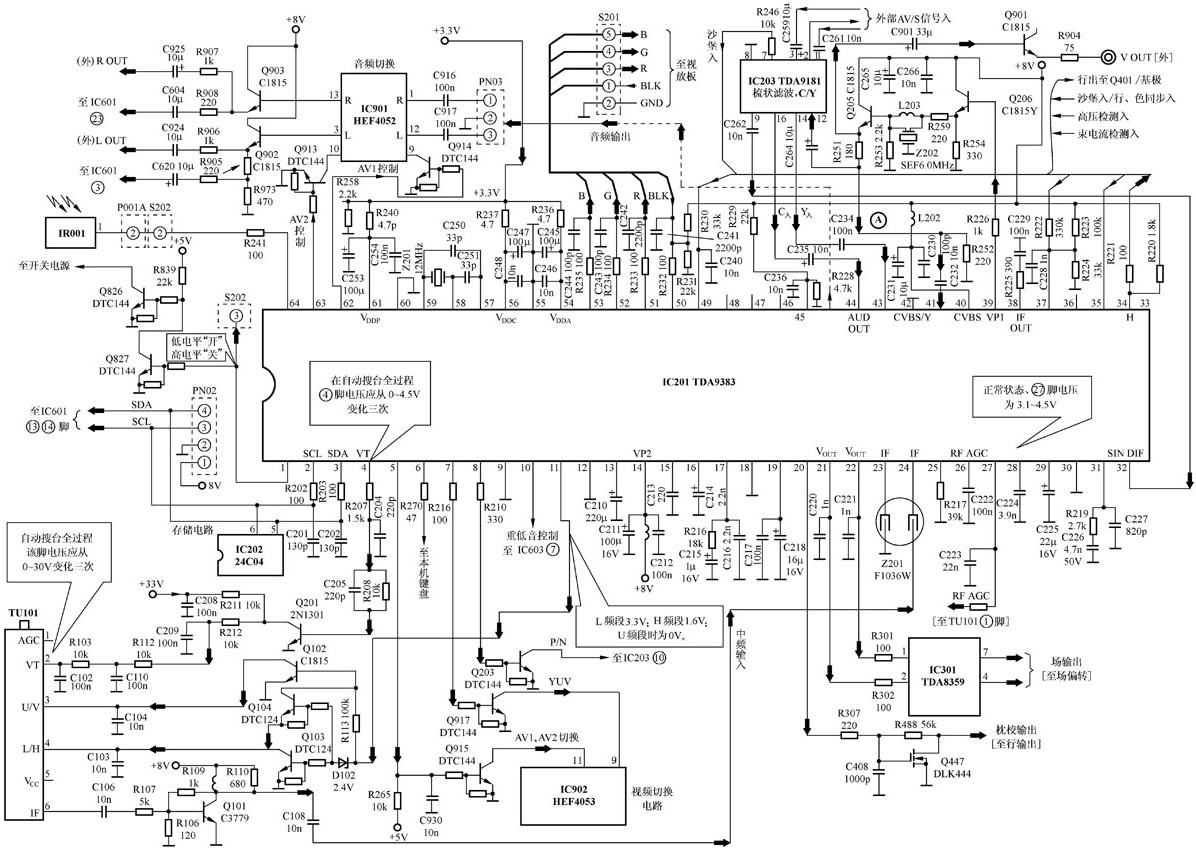

TDA9383在TCL-AT25U159/AT29U159彩电的应用电路，如附图所示。
由附图可见，由天线输入的电视信号加到高频头，经内部高放、混频并受TDA9383输出的调谐电压调谐、频段开关电压控制、射频AGC电压控制等过程后，从高频调谐器IF端子输出中频信号至预中放Q101（C3779）的基极，经Q101放大后信号强度加强（约15dB），由Q101集电极输出的中频信号经C108耦合至声表面滤波器（Z201 F1036W）的输入端，声表面滤波器以平衡方式输出中频信号送至IC201（TDA9383）的。经锁相环（PLL）解调制式锁相环同步解调电路后的中频信号通过自动增益（AGC）、自动频率控制（ATT）、视频峰值检波处理后，由TDA9383输出高放AGC控制信号到高频头的AGC端子（①脚），以调整IF中频信号的输入幅度。其中TDA9383外接的R225、C229决定锁相环参数的定时常数，以控制中频信号的检波。
经上述处理后的CVBS全电视信号最后由TDA9383输出送至缓冲放大Q206（C1815Y）的基极，经放大后通过由L203、Z202（SEF6.0MHz）组成的伴者陷波电路，除去6.5MHz的第二伴音信号，只允许视频电视信号通过，该视频信号经Q205（C1815Y）放大后由其发射极输出。输出的视频信号分三路：其中第一路直接加到Q901（C1815Y）组成的缓冲放大器电路，经放大后送至后面板视频输出插座；第二路经C264耦合至IC203（TDA9181K）的；第三路经C232回送到TDA9383的。
经锁相环解调之后分解出来的第二伴音中频信号，经IC内部的伴音信号鉴频电路、伴音调频解调器解调和处理后，由TDA9383的输出音频信号，经Q202射随放大后（实际电路中未画出）分两路，经接插件PN03的①、③脚和C916、C917耦合到IC901（HEF4052）的①脚。经IC901伴音转换电路转换后从输出左（R）声道音频信号，从③脚输出右（L）声道音频信号。该两路音频信号分别经Q902、Q903放大后送至IC601（AN5891K）音频处理电路作进一步放大和处理。
视频/亮度/色度信号的处理过程是：本机设有两路AV输入，一路“S”端子输入，另一路YUV色差输入（本机空着未用）。在AV1状态时，TDA9383紝{6}脚输出AV1控制信号，经Q914（DTC144）加至IC901（HEF4052）⑨脚和Q920（DTC144）的b极（图中未画），使AV1信号接通；在AV2状态时，TDA9383紞{6}脚输出AV2控制信号，经Q913（DTC144）加至IC901的⑩脚和IC902（HEF4053）的⑩脚（HEF4053主要用于切换AV1、AV2输入的视频信号），HEF4053的切换功能受控于TDA9383⑤脚的控制信号。
从AV接口输入的视频信号经IC203（TDA9181）数字梳状滤波器处理后，完成亮/色信号分离，从输出亮度信号Y加至TDA9383的（外部CVBS/Y信号）；从输出色度信号C加至TDA9383的，它们与输入的内部全电视信号CVBS的切换由I2C总线控制。
TDA9383的为外部DVD分量端子的Y/U/C信号输入端，本机未采用（空脚）。
经以上过程处理后的视频信号，最后分别从TDA9383输出R、G、B信号至视放板。
行、场扫描电路简要流程：从TDA9383输出行激励方波信号，经R221加至行推动管Q401（C2482）的基极，从集电极输出行频开关脉冲信号推动行扫描电路工作。之后的工作过程同一般彩电相同，不再赘述。
从TDA9383的输出的场频扫描差分电压，分别通过R301、R302加至场扫描输出电路IC301（TDA8359）的①、②脚，经处理后由④、⑦脚输出场锯齿波电流至场偏转线圈。
TDA9383内置增强型80C51微处理器（CPU）。由于80C51为单片机，故可以对引脚赋予不同的定义，TDA9383的①、⑤、⑦、⑧、⑩、是OPEN RAIN输出口，本机①脚用作待/开机控制信号输出端；⑤脚用作音效处理控制/AV1、AV2视频信号切换控制；⑦脚用于YUV控制；⑧脚用于P/N控制；⑩脚用于重低音开/关控制端；用于频段选择转换控制；分别为AV1和AV2状态控制。除此之外，为遥控中断输入口；⑥脚为本机键扫描信号输入口。其中⑦脚在TV状态/游戏状态/进入音响状态时均为高电平，其它状态均为低电平。
本机选台采用电压合成方式。由TDA9383④脚VT端控制高频头的调谐电压33V，经Q201（2N1301）及阻。容元件组成积分电路，提供各个台的调谐电压到高频头，以控制每个台的稳定性。为频段控制端，当波段处于L波段时，输出3.3V；当波段处于H波段时，输出1.6V；当波段处于U频段时，输出电压为0V。
二、故障检修
本文以TCL-AT25U159/AT29U159型机为例，介绍超级芯片TDA9383彩电故障检修思路。同时给出TDA9383芯片的引脚功能及实用维修数据，如附表所示，供维修该类彩电时参考。
当电视机出现某种故障时，首先应对供电电路进行检查。本机主芯片TDA9383的供电方式与其它品牌的芯片供电不同，它是直接从开关电源次级取出两组交流电压，分别经整流滤波后获得+12V和+8V电压。其中+8V直接供TDA9383内部的TV电视信号处理电路工作；+12V经降压、稳压处理后，获得+3.3V和+5V电压供TDA9383内部的微处理器（CPU）电路及存储器工作，所以，保证以上三组供电正常是保证整机工作的前提。
收不到电视信号而无图像和声时，在测得供电电压均正常的情况下，可手持镊子或起子金属部分，从高频头的IF端子（⑥脚）注入人体感应信号。当屏幕出现较明显的雪花噪波点或干扰条纹，则表明高频头⑥脚以后的电路均正常，可进一步在高频头②脚与地点各焊一根导线接于万用表直流50V挡，令机器进入自动搜索过程。正常时，该调谐电压应从0V～30V慢慢变化三次；若无变化或有变化但异常，应将高频头②脚的焊线改接于TDA9383④脚，再次进入自动搜索状态检查。正常时，该点电压应从0～4.5V变化三次，否则，前者为33V调谐供电异常或Q201（2N1301）及外围元件有故障；后者为TDA9383内部不良或损坏。
有的能收到电视节目，但收视异常，即某频段收不到，高端能收到而低端收不到，或低端能收到高端收不到。
当出现上述故障时，除按上述方法检查外，可将非接地的焊接线改接于
TDA9383，用万用表（5V挡或10V
挡）检测。令机器在自动搜台状态，正常时，搜索在L频段时，电压为3.3V左右；搜索在H频段时，电压为1.6V左右；在U频段搜索时，应为0V。如电压始终为0V或为某一数值的高电平，TDA9383可能不良或损坏。若电压变化正常，则应检查相应频段时，Q102（C1815）、Q103（DTC124）或Q104（DTC124）及其外围电路元件。
若经上述检查均无异常时，则高频头有可能损坏或不良，应用新件代换试之。在代换前，注意对TDA9383⑤脚供电电压的测量，应符合要求（参见附表）。
若电台节目均能收到，但信号弱，噪波点多而大，图像模糊，彩色淡时，根据经验一般有两种可能：一是声表面滤波器性能变差或不良；二是AGC控制电压异常。此时应重点检测TDA9383RFAGC电压，正常时和高频头①脚电压均应在3.4～3.5V。若TDA9383电压正常，但高频头①脚电压异常，故障一般在①脚之间的传输电路中，如R218（680Ω）阻值增大；C101（1μF/16V）漏电等。
当从高频头IF端子（⑥脚）注入人体感应信号无反应或杂波极小，可改从TDA9383再次注入信号试机，若干扰杂波和条纹明显、表明TDA9383无问题，故障在IC201至高频头⑥脚之间的电路元件中。根据经验，此类故障多发生在声表面滤波器Z201（F1036W）或预中放Q101（C3779），其中声表面滤波器Z201故障概率比较高。
若从TDA9383注入人体感应信号仍无反应，可进一步从IC201（TDA9383）的注入人体感应信号试验。若出现正常的杂波干扰，可以肯定故障在TDA9383及外接的相关电路中，在检查相关电路无问题的情况下，可代换TDA9383试之。
若从IC201注入人体感应信号仍无干扰杂波出现，但从其注入人体感应信号后干扰噪波正常，故障肯定在Q205、Q206及其外围元件中，如Q205或Q206某晶体管击穿或不良；Z202（6.0MHz）击穿短路；C265严重漏电等。
当故障现象为有声无像或有像无声时，应从声、像分离点A点（见附图）向后级检查。有声无像时，若TDA9383、围元件无异常，可以肯定是TDA9383损坏；有像无声时，多数故障在后级相关音频处理电路和功放电路，所以应从音频电路后级向前检查，一般即可很快排除故障。
