VCT3804F是新型的多制式彩色电视机的专用集成电路。它集CPU（微处理器）、VCD（TV/AV切换、色度、亮度、行/场振荡和枕形失真矫正等）小信号处理电路于一体，并且采用先进的I\(^{2}\)C总线控制技术，使得外围电路大大简化。其功能主要包括微处理器、TV/AV切换电路、亮度信号处理电路、色度信号解调电路、RGB矩阵电路、RGB信号选择开关电路、免调整行/场振荡电路和行/场脉冲信号形成电路、枕形失真矫正信号处理电路和图像状态调节电路等。
典型应用电路

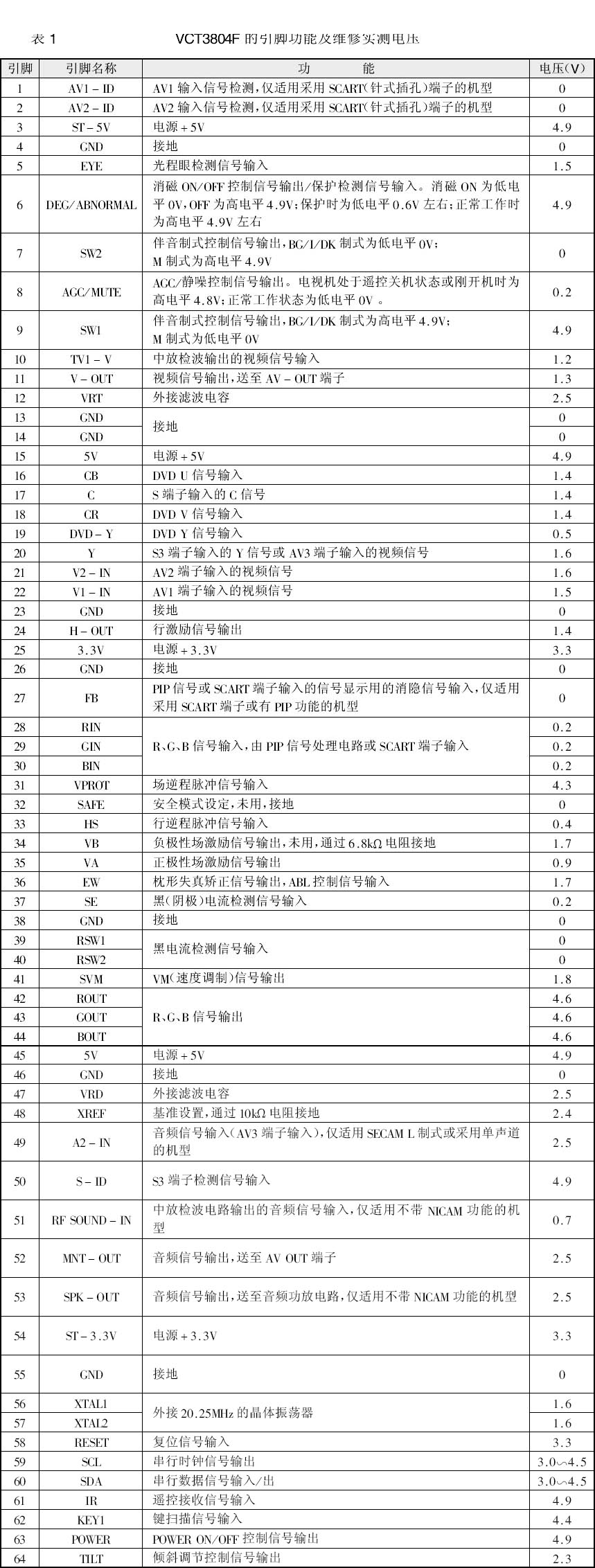

VCT3804F的典型应用电路（以LG MC-022A机芯的机型为例）如图1所示，各引脚功能及维修实测电压如表1所示。
1.微处理器电路
VCT3804F①～⑨脚、的外接元件和集成块内部的相关电路组成类似于一般彩色电视机中的微处理器。电视机工作过程中的固有程序和表示工作状态的字符显示均由这一部分电路产生。这部分电路的作用是产生电视机的各种控制量，实现对电视机的控制和各种功能的调节。这一部分电路正常工作是电视机正常工作的必要条件。
①、②脚为AV1、AV2输入信号检测脚，采用SCART端子输入信号时为高电平4.9V，其他状态为低电平0V。
⑤脚为光程眼检测信号输入脚。电视机所处周围环境的亮度状态，通过光程眼元件探测后转变为电信号，此电信号再经光程眼元件内部的波形整形和放大电路处理后，送至VCT3804F⑤脚，再进入内部的比较电路（与VCT3804F内部的固化信号进行比较）。由比较电路比较所产生的反映电视机所处周围环境的亮度状态的信号，再经译码电路译码后，通过集成电路内部的I\(^{2}\)C总线来自动控制电视机亮度、对比度和色饱和度的设定值，使电视机的画面处于最佳观赏状态。光程眼检测被设定为可选功能，依不同的机型而定。当出现光程眼功能失效时，要重点检查光程眼检测元件。
⑥脚既是消磁控制信号输出脚，又是保护检测输入脚。当电视机处于消磁状态时，⑥脚输出低电平0V，使得继电器RL801的驱动电路Q853导通，RL801得电，实现消磁操作，正常工作状态下，该脚为高电平4.9V。保护电路动作时，该脚为低电平0.6V左右；当机器出现不能消磁时，除了要检查⑥脚电压是否会变化外，还要检查继电器RL801及其驱动电路和热敏电阻TH801等元件。当机器出现保护时，要重点检查图2所示的各保护电路。有关图2所示的各保护电路的动作过程如下所述：
（1） 9V欠压保护 当IC853（KA78A09）②脚没有9V电压输出时，D863的阴极电位下降，D863导通，VCT3804F⑥脚电压下降，当⑥脚电压低于0.6V时，VCT3804F内部的保护检测电路动作，并发出指令，使得电压由4.9V变为0V，促使整机处于待机工作状态，从而起到保护作用。
（2） 5V欠压保护 当IC855（KA278R05） ②脚没有5V电压输出时，D864的阴极电位下降，D864导通，VCT3804F⑥脚电压下降。随后的电路动作过程与上述相似。
（3） 10.7V欠压保护 当开关电源没有10.7V电压输出时，D865的阴极电位下降，D865导通，VCT3804F⑥脚电压下降。随后的电路动作过程与上述相似。
（4） +B过流保护 当+B供电线路产生过流时，R864并联R865上所产生的压降增大，一旦该压降大于0.7V时，Q855和Q856导通，VCT3804F⑥脚电压下降。随后的电路动作过程与上述相似（+B过流保护电路有的机型有设置，有的机型没有设置）。
（5） 灯丝过压保护 当出现某种原因使得灯丝的供电电压升高时，经D444整流、C450滤波后的电压也升高，一旦该电压大于ZD447（9.1V稳压二极管）的稳压值时，ZD447便击穿导通，引起Q443饱和导通，VCT3804F⑥脚电压下降。随后的电路动作过程与上述相似（灯丝过压保护电路有的机型有设置，有的机型没有设置）。
⑦脚为制式控制信号输出脚。当机器的伴音制式设定为M时，该脚为高电平4.9V，否则为低电平0V。⑧脚既是AGC控制电压输出脚，又是静噪控制信号输出脚。电视机处于遥控关机状态或刚开机时为高电平4.8V；正常工作状态为低电平0V 。如果开机时，扬声器发出“噗、噗”的声音，则要检查VCT3804F⑧脚的电压。
⑨脚为制式控制信号输出脚。当机器的伴音制式设定为BG/I/DK制式时，该脚为高电平4.9V，否则为低电平0V。
③脚为5V电压供给脚。为3.3V电压供给脚。为复位脚，复位时为低电平0V；正常工作状态为高电平3.3V。其中，③脚所需的5V工作电压是由电源输出的10.7V电压经IC851（KIA78L05）稳压后获得的；所需的3.3V工作电压是由IC851稳压后输出的5V电压，再经IC07（LD33CV）稳压后而获得的。如果电视机出现红色指示灯亮，但不能启动工作，即利用遥控器上的“POWER”键开机，电视机也不能由待机状态进入正常工作状态时，若查得③、的电压不正常，则可判断故障不是在上述所提供工作电压的稳压电路上，就是在VCT3804F上；若查得③、的电压正常，但的复位电压异常，此时除了要检查IC09（75270）和IC01外，还要检查外接的20.25MHz的晶体振荡器X01是否正常。因为一旦X01损坏，也会造成IC01的电压变为0V。这一点在检修时要特别引起重视。外接的晶体振荡器X01（20.25MHz）与集成电路内部的相关电路组成时钟振荡电路，产生20.25MHz的时钟信号。该时钟信号不仅作为集成电路内部的微处理器模块电路正常工作所需的时钟信号，还作为色度解调电路、行脉冲信号形成电路正常工作的锁相信号。一旦时钟振荡电路工作异常，那么VCT3804F内部的微处理器模块电路就不能正常工作，从而造成不能正常开机的故障。
为I\(^{2}\)C总线信号（SCL、SDA）输入/输出脚。这两脚除了与外部存储器IC03（24C16）进行信息交换外，还分别与调谐及中放组件T101④、⑤脚、音频信号处理集成电路IC661（MSP343460G）进行信息交换。正常情况下，总线信号输入/输出脚的电压是一个不断变化（3.0～4.5V）的电压。当总线信号出现异常时，会造成无图像无伴音的故障。当电视机出现音量失控和不能记忆频道，或出现每次开机都要利用遥控器的“POWER”键开机时，可判断故障是在外部存储器上。另外，当SCL通信线路的上拉电阻R09开路或SCL通信线路出现短路时，电视机不能执行二次开机，一直处于待机状态，此时，SDA）脚电压也变为0V；当SDA通信线路的上拉电阻R08开路或SDA通信线路出现短路时，则出现每次开机，电视机都处于待机状态，利用遥控器可以执行二次开机，但屏幕的光栅是异常的，并且电压变为0V，电压变为2.4V左右。为遥控信号输入脚。遥控发射器发送出的信号，经遥控接收头接收，放大、波形整形后，送至该脚。当出现遥控失灵时，除了要检查遥控器、遥控接收头外，还要检查该脚的电压是否正常。要确定具体的故障部位，可以通过测量的电压来判别：在正常工作状态下，电压为4.9V左右；执行遥控操作时，的电压会从4.9V变为4.2V左右。如果电压一直维持在4.9V左右，则可判断故障是在遥控器或遥控接收头上；否则可判断故障是在VCT3804F上。
为本机键扫描电压输入脚，外接本机轻触开关，内接译码单元。由轻触开关形成的键扫描电压从该脚输入到译码器，由译码器译码后形成控制指令信号，实现对电视机的功能操作和控制。当电视机出现按键失灵时，要检查该脚的电压是否会随按键的按压而变化。
为待机控制电压输出脚。电视机处于待机状态时，该脚电压为低电平0V；电视机由待机状态转为正常工作状态时，该脚电压为高电平4.9V。若出现用遥控器上的“POWER”键执行二次开机，而电视机仍旧不能启动，此时若测得③、⑥、电压均正常，而电压却始终维持在低电平0V，则可判断故障在VCT3804F上。为画面倾斜调节控制信号输出脚，由输出的画面倾斜调节控制信号经外部驱动电路（驱动电路由Q180～Q187及其外围元件组成）放大后，送至画面倾斜调节线圈。当画面倾斜调节功能失效时，除了要检查有无变化的信号输出外，还要检查由Q180～Q187及其外围元件所组成的驱动电路。
（林俊标）
