光电式烟雾报警器MC145011
MC145011光电式烟雾报警器集成电路与光电式烟雾传感器配套组成光电式烟雾报警器。该器件是一种改进型低功耗模拟及数字电路，当接收到烟雾信号后能直接驱动外接压电发声器输出报警声，并可输出报警信号。

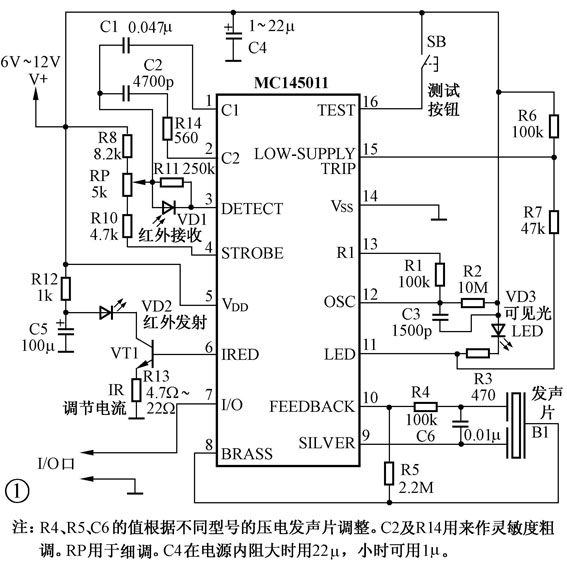

典型应用电路如图1所示。图中VD1是红外线接收管、VD2是红外线发射管。VD1、VD2组成一交叉角度安装。在无烟雾时，VD1接收不到红外线，当有烟雾时，由烟雾颗粒反射，使VD2接收到红外线，输入报警信号，经内部信号处理后发出报警声。SB为检测电路是否完好用（定期按一下，检测电路工作是否正常）；并有I/O口可与多达40个其他报警器一起连接组成线或（wired-OR）结构。
查询网址：www.motorola.com/semicoductors/
双低噪声、降压式电荷泵LTC3252
LTC3252是一种降压式、低噪声电荷泵电路。它可输入2.7～5.5V电压，输出两路可设定稳定电压，每一路输出电流可选250mA。该器件由1节锂离子电池或3节镍氢电池供电，可输出两路（各路独立）0.9～1.6V可设定的电压；内部有短路及过流保护电路，小尺寸12引脚DFN封装（4mm（长）×3mm（宽））；工作温度范围-40℃～+85℃。
该器件组成的双电源主要应用于低工作电压的电子产品，如便携式电子产品，手机、低电压逻辑电源、DSP电源、3.3V转换成1.5V变换器等。

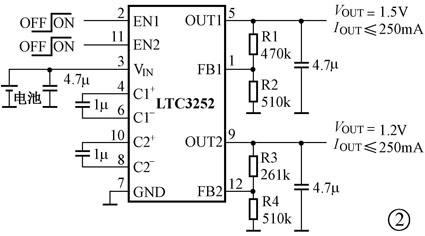

典型应用电路如图2所示。关闭控制信号由EN1、EN2端输入（低电平有效），两个控制信号是相互独立的。输出电压VOUT分别为：
V\(_{OUT}\)=（1+R1/R2）V\(_{ref}\)或（1+R3/R4）V\(_{ref}\)
式中V\(_{ref}\)=0.79V。
图中的1μF泵电容及4.7μF输出电容应采用ESR低的多层陶瓷电容，它不仅可提高效率，并可降低噪声。

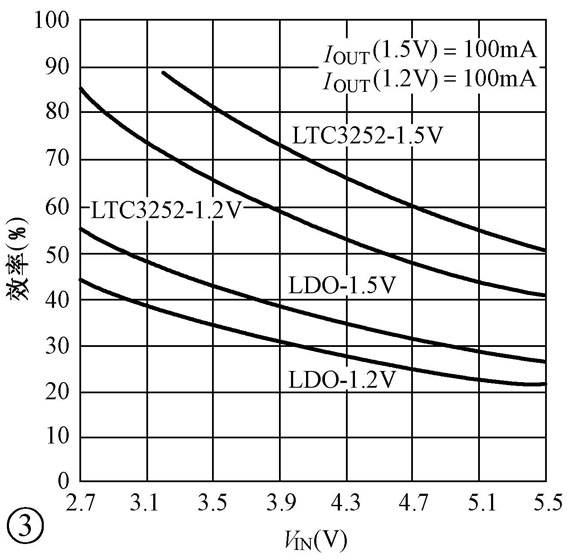

该器件组成的电源与低压差线性稳压器（LDO）在效率上的比较如图3所示。
查询网址：www.linear.com
数控增益可编程放大器LTC6910-2
LTC6910-2是一种低噪声数字式增益可编程放大器（PGA）。该器件由三位数字控制（0、-1、-2、-4、-8、-16、-32、-64）8种增益，外部无增益电阻，可减小印制板面积；输入、输出幅值都可接近电源电压；单电源2.7～10.5V供电；增益带宽积13MHz\(\sqrt{；在增益为64时，输入噪声9nv}\)/Hz；总系统动态范围120dB；输入失调电压在增益为1时为3mV，而在增益为8时为2mV；小尺寸SOT-23封装。
该器件主要应用于数据采集系统、动态增益变动、自动量程转换电路、自动增益控制等。

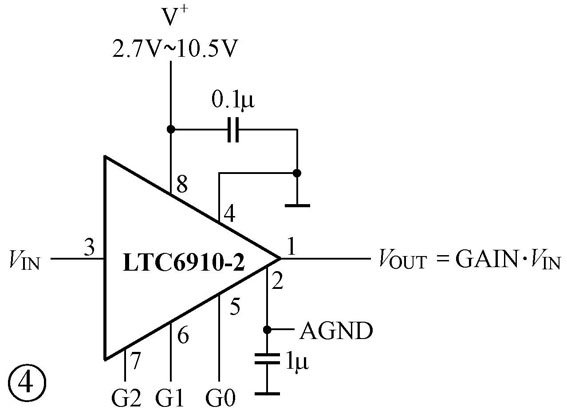

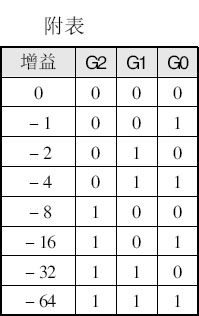

典型应用电路如图4所示。②脚（AGND）提供内部1/2V\(^{+}\)电源电压，其内阻为5kΩ。AGND端也可由另一个接近1/2V\(^{+}\)的系统模拟地来驱动。G0、G1、G2为确定增益的输入端。其增益与G0～G2的输入电平对应关系如附表所示。
以上元器件详细资料见本期配刊光盘“本期元器件资料”文件夹。
