DDX-2100是一种全数字高效率音频功率放大器单片IC。这种全数字设计的数字数据交换（DDX）功率放大器件的优点是无需数模转换器（DAC）。由于DDX-2100采用了Apogee公司“阻尼三态脉宽调制（PWM）”专利技术，效率（η>88％）优于传统的D类放大器设计，并且可达典型AB类放大器的三倍。
DDX-2100的应用领域包括汽车音响、PC声卡、环绕声系统、数字音频组件和数字功率扬声器等。
一、基本结构及引脚功能
DDX-2100采用36引脚小型表面安装封装，芯片电路主要包含逻辑接口与解码单元、左/右桥式驱动器及高速开关MOSFET组成的左/右H-桥功率级、短路与热保护电路及电压调整器，图1为其内部结构组成方框图。

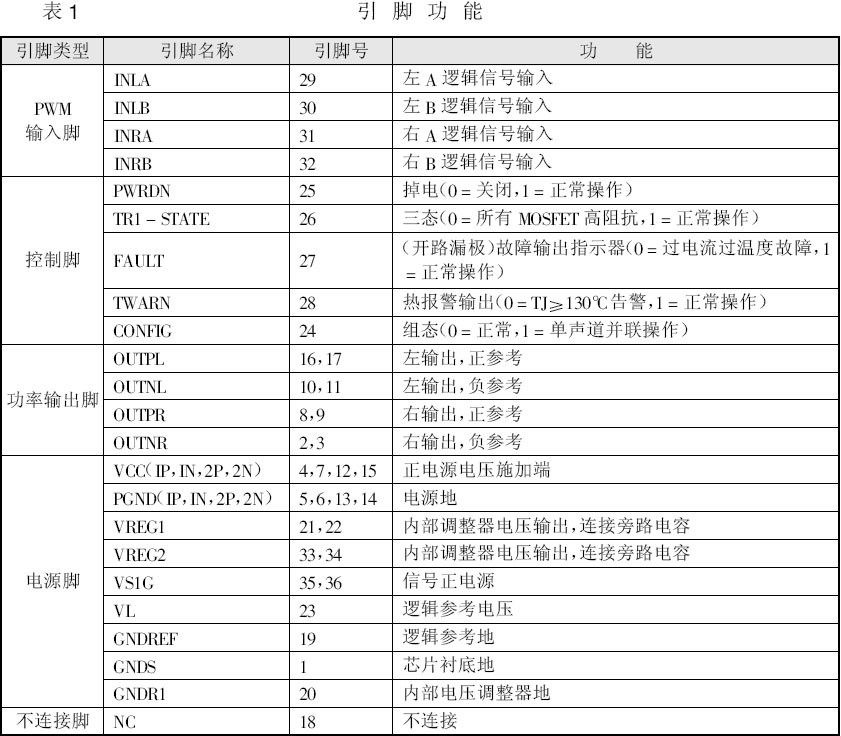

DDX-2100的引脚功能如表1所列。
二、主要性能特点与工作条件
DDX-2100的主要性能特点如下：
（1） 在立体声应用中，每个通道H-桥提供50W的功率进入8Ω的负载；在单声道应用中和在4Ω的负载下，能输出100W的功率；
（2） 效率（η）达到88％以上，信噪比（SNR）为90dB，总谐波失真加噪声（THD+N）典型值为0.5％；
（3） 内部功率MOS-FET在I\(_{D}\)=1A下的导通电阻R\(_{DS（on）}\)仅约200mΩ（匹配性大于95％）；
（4） 欠电压锁定门限电压典型值为7V，输出短路保护电流限制值为5A，热报警温度是130℃，热关闭温度为150℃（在关闭之后温度降至125℃时，电路重新启动操作）；
（5） 在f=384kHz两声道开关条件下，电源电流为75mA，关闭条件下的电源电流约1mA。
关于DDX-2100的工作条件分别为：电源电压V\(_{CC}\)=10～36V；输入逻辑参考电压V\(_{L}\)=2.7～5V（典型值是3.3V）；工作环境温度T\(_{A}\)=0℃～70℃。
在V\(_{L}\)=3.3V下，输入端输入电压分别为：PWRDN和TRISTATE脚低电平逻辑输入电压V\(_{1L}\)≥0.8V，高电平逻辑输入电压V\(_{1H}\)≤1.7V；INLA/INLB和INRA/INRB脚PWM输入低电平电压（V\(_{IL}\)）≥1.35V，PWM输入高电平电压（V\(_{1H}\)）≤1.95V。
三、典型应用
DDX-2100组成的全数字立体声功率放大器电路如图2所示。在这种应用中，必须接地。左、右通道的PWM信号分别从输入，IC左、右通道上的功率输出经过无源两极点低通滤波器，将数字信号转换为模拟信号，分别通过8Ω的负载发出音响，每个声道上的输出功率为50W。
当DDX-2100的结温超过130℃时，则输出低电平。在过热和过电流情况下，IC输出截止。IC的和短接在一起，并连接由RT和CT组成的时间常数电路。在IC进入正常操作时产生一个由RT和CT确定的时间常数。在接地时，IC关闭；当在上施加一个高电平逻辑输入电压时，IC将进入正常操作。
编者注：DDX-2100的英文资料见本期配刊光盘的“本期元器件资料”文件夹。
（祝大卫）
