照相机手机诺基亚7650的特殊电路

🏠 首页 《无线电》杂志 2003年 🔗 第10期 🔗 第43页 分类:通信世界 🔗 钟云 🔗

诺基亚7650手机是一款适用于GSM900/GSM1800及EGSM900/GSM1800系统的可拍摄相片的GSM手机。在诺基亚,该手机的型号是NHL-2NA。相对来说,7650的射频电路是比较简单的,它与诺基亚8850、8310等手机的射频电路相差不大。这里介绍7650手机中的一些比较特殊的电路。

1.电池接口电路

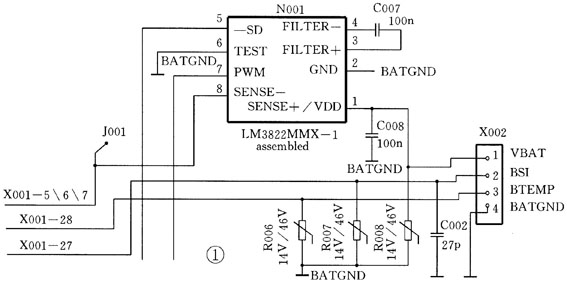

与其他诺基亚手机的电池接口电路所不同的是,7650手机的电池接口电路中包含有电流监测电路。手机通过X002接口连接电池。电池有4个端口:电池正极、电池地、温度检测端BTEMP与电池类型检测端BSI。图1所示的是电池接口线路图(在按键PCB板上,LS4模组)。电池电源通过X001送到电源电路。

图1
图1 🔍原图 (567×282)

电池电源输入到主机板电路后,还需经一些电抗滤波电路才输送到电源UEM、AEM电路。

AEM(N260)电路受UEM及中央处理单元的控制。D190与N260芯片之间的连接主要是通过CBUS总线、UEMRST、PUSL总线来连接的。

需注意的是,在图1所示的电池接口线路中,我们可以看到在电池电源与手机电源模块之间有一个LM3822电路。LM3822芯片电路是一个低插入损耗(典型值为0.003Ω)的精密电流监测IC,被用来监测进行手机工作电流。可以看到LM3822电路只有一个外接的滤波电容。它通过输出PWM信号到中央处理单元来指示手机工作电流的大小,以便于微处理器对整机的功能控制。

2.接近感应器

如果7650手机中的IHF(面提受话器)接近人体,基带电路会自动关闭IHF功能,这就是接近感应控制功能。

接近检测的检测距离取决于反射表面。系统所校正的检测距离是在有20%的散射时,与手机的平行距离是50mm。若因潮湿等原因,检测距离允许在30mm。图2所示的是红外线检测的原理图。

图2
图2 🔍原图 (567×540)

接近感应器还有自检功能,以检测接近感应器是否失效。

接近感应器的接口电路在辅助电源管理芯片AEM中,其他的元件都是光电子器件和光学器件。AEM内的接近检测单元包括数字与模拟部分。数字逻辑部分通过接近感应器来控制寄存器。模拟部分则包含电流源、高通滤波器、可控增益放大器,以及两个门限值可调的比较器。

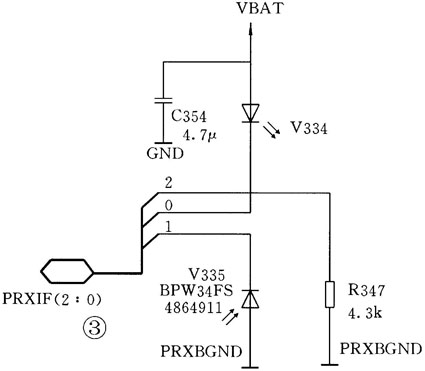

在该部分电路中,图2中被称为Lightguides的光学器件是很重要的。它使红外线能量聚积,在发射方面使其能有效发射出去,在接收方面则提供检测能力。同时,它还通过其自身上的小小的反射区及曲线表面来完成子检信号的发送与接收。图3所示的是该部分的电路原理图。

图3
图3 🔍原图 (425×371)

图3中所示的V335的灵敏度非常高,应予以特别注意。在每次检修后,最好能进行该部分电路功能的校正。

3.环境光线检测

环境光线检测是用于节电功能的。环境光线检测器检测显示器上的光照度(即环境光线)。用户可通过菜单来选择相应的限制功能,或关闭显示器的背景灯。通过软件中的两种滞后限制来防止因偶然间的闪光而引起背景灯的动作。当环境光线的光照度低于下限时,基带电路可控制打开显示背景灯。当环境光照度高于上限时,背景灯被关闭。

环境光线检测电路由UEM芯片内的部分电路及其外围电路组成,图4所示的就是该部分的电路图。但是,V130、R131不是安装在主板上的。

4. 霍尔感应器及磁铁

7650手机使用霍尔感应器及磁铁来检测LS4模组是被拉出还是被关闭。霍尔感应器N380被安装在主机板LG4模组上,磁铁被安装在LS4模组上。

当LS4模组被打开或被关闭时,磁铁靠近或远离霍尔元件N380都会使N380输出检测信号。中央处理器检测到这个信号后,会根据手机的工作状态执行相应的控制功能。其电路如图5所示。

5.照相机模组

7650手机中有内置的照相机,照相机模组通过13针的弹簧连接器连接到主机板上。照相机模组使用1/4英寸的CMOS器件,像素尺寸为5.4μm,其阵列格式是有效的660H×492V。照相机镜头的焦距是3.5mm;取景范围是30cm至无穷远。照相机通过CCP总线输出图象,输出的图像格式是YUV4:2:2或RGB5:6:5。照相机模组使用的电源有两个——一个是2.78V的VDD,一个是1.8V的VDDI。

照相机的顶部视图如图6所示:

从照相机连接器的脚位功能说明可以对照相机电路有一定的了解。图6中连接器的脚位功能说明如下:

1——VDD,照相机模组中的主电路供电;

2——GND2,与VDD相对应的地;

3——D+,快速串行数据输出;

4——VDDI,用于SUB LVDS电路的电源;即使Vctrl信号关闭,该电源也是一直供应的;

5——D-,快速串行数据输出。是D+的反相信号;

6——SDA,CCI总线中的穿行数据线(CCI是指照相机控制接口);

7——GND1,与VDDI相对应的地

8——SCL,CCI总线中的串行时钟线;

9——CLK+,快速串行时钟;

10——Vctrl,该信号用于控制SUB LVDS电路的关闭,以减小照相机模组的待机电流消耗。当该信号为高电平时,电路工作;

11——CLK-,快速串行时钟,是CLK+的反相信号;

12——GND3,外接时钟的地;

13——Extclk,从主机板输出到照相机模组的系统时钟。该信号是主机板上的RC滤波器滤波后的正弦波信号。该信号通过一个容量大于0.01uF的电容进行交流耦合到照相机模组的。

(钟云)
