常见故障检修思路
1.收音无声，但收音指示灯亮
从收音电路的结构可看出，C527、C528耦合电容以后的音量平衡、音调、音量控制电路，以及功率放大电路是整机收音和磁带放音的共用电路。如果放音正常，说明上述共用电路是正常的；在收音状态时收音指示灯HP101亮，说明机芯上的磁带/放音转换开关SA2接触良好，已将电源送到了收音稳压电路；AM和FM波段同时均不能收音，说明问题出在这两部分电路的共用部分。究其原因，主要有以下几方面：
（1）收音供电电路故障。收音供电电路主要由R104、VD102、VD103、C116、R105、C113、C123组成。其中VD102、VD103、C113为稳压电路元件，其余为收音电源馈给元件。当这两部分元件损坏时，由于IC101无工作电源，必然会造成收音无声故障。不过，稳压二极管VD103和滤波电容C113是收音和放音稳压电路的共用元件，如果放音正常，这两只元件出故障的可能性不大，可以暂时将其排除在外。
（2）耦合电容C106失效或虚、脱焊。从原理分析可知，由IC101输出的AM检波信号或FM鉴频后的复合信号都要由C106耦合，经进入IC内的前置放大电路，故当C106开路后，就会使AM或FM信号均在此受阻而导致收音无声故障。
（3）TA8122功放集成电路损坏。该IC是收音电路的核心元件，AM和FM波段收音均由该IC来完成。若该集成电路损坏（例如其内AM/FM转换开关损坏等），收音信号中断，也会出现收音无声故障。

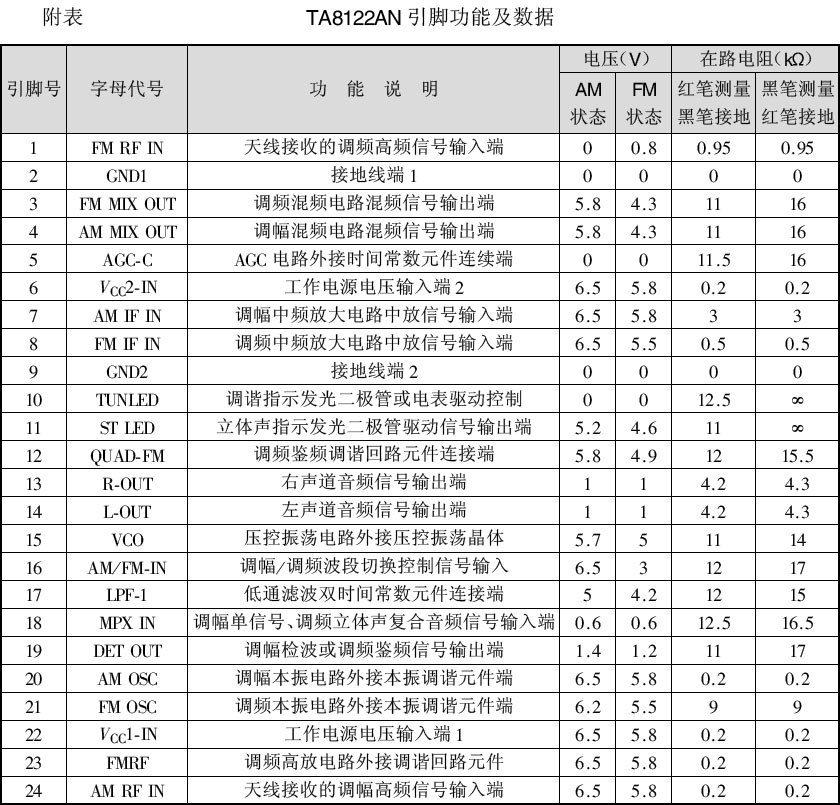

检修时，可在收音状态时用万用表10VDC挡测IC101的各脚电压。着重应检查⑥、上的电压，其正常值如附表所示。如这几个引脚上的电压均为0V，说明收音的供电稳压或馈给电路有问题。
对收音供给稳压或馈给电路进行检查时，先测VD102正极对地的约8V电压是否正常。若为0V，则可能是R104开路或虚焊、脱焊；若VD102正极上的电压正常，则应检查R105是否开路、失效或虚焊、脱焊；电容C116、C123、C177、C115中是否有严重漏电或击穿短路现象。
若测得IC101⑥、脚电压均正常，再用一只0.47μF的电容并接在与之间。如收音恢复正常，说明C106失效或呈虚焊、脱焊状态。
若并接电容无效，再测IC101其他脚电压。如电压与正常值相差较多，尤其是和电压，则一般就可判定IC101内局部有损坏，对此只有重换新的IC101。
2.调幅收音正常，调频收音无声
调幅收音正常，说明收音电路的供电是正常的，故障发生在与调频接收有关的FM混频、本振、高频放大、中放、鉴频、立体声解码电路中。不过，由于IC101的为AM、FM信号共用输出端，AM收音正常，说明之后的信号通路是通的，问题仅发生在至FM接收天线之间的电路中。究其原因主要有：
（1） CF103、CF102滤波器异常使IC101③脚输出的FM中频信号在此处阻断。
（2） IC101外接的FM本振电路元件不良，致使本振停振或振荡频率发生改变。
（3） IC101外接的FM高放选频电路元件异常，不能完成选频作用。
（4）FM天线输入回路中有元件异常，致使天线接收到的信号无法加至IC101的①脚内。
（5） IC101内的与调频接收有关的电路有局部损坏现象。
这种故障可采用示波器跟踪信号波形的方法或信号注入法来确定故障的大概部位，只要测一下IC101⑧脚上的FM中频信号、上的FM本机振荡信号以及上的高频放大信号，一般就可很快确定出故障的大概部位。当然，也可用干扰法来判断故障的大概部位。
① 判断故障的大概部位。先将整机置于FM波段收音状态，用螺丝刀碰触IC101⑧脚，听扬声器中干扰声的情况。
如干扰声较微弱或无反应，应重点检查CF103输出端是否漏电，如无损坏，则为IC101⑧脚到间的内电路有损坏。
如干扰声正常，则再碰触①脚，听扬声器中的反应。如无反应，则应检查与FM高放、本振、混频电路有关的元件。如反应正常，则故障出在天线输入回路。
② 查找故障元件。如确定故障出在IC101⑧、间的电路中，这种故障大多属IC内部有电路局部损坏，对此只有重换新的集成电路。
如确定故障出在IC101③脚与⑧脚间的外围电路上，可用镊子分别短接CF103、CF102两引脚来确定是哪一个滤波器失效。如短路到某一个滤波器的引脚后，收音恢复了正常，则被短路的滤波器即为故障元件。
如判断故障出在IC101①到③脚之间的FM高放、混频、本振电路。应先检查外接的C154电容是否开路或虚焊、脱焊；L103电感线圈、C103电容等是否有问题。如检查外围元件无问题，再检查外接的高放选频电路中的C102、L102等。
如确定故障出在天线输入回路，可重换一只带通滤波器F101试试。
判断IC101是否损坏，可通过测其有关脚上的电压或在路电阻来确定，IC101正常数据如附表所示。
3.调频收音正常，调幅收音无声
由于调频收音正常，说明AM、FM共用的电路是正常的，故障仅发生在调幅段独立的电路部分。从原理分析可知，IC101的为AM、FM信号共用输出端，在该脚之后的电路是AM、FM收音共用的，故问题只可能出在之前与AM收音有关的电路。究其原因，主要有以下几方面：
（1） CF201组合滤波器异常，致使信号在此处中断。
（2） L204中频变压器引脚开路或虚焊、脱焊，或是其内谐振电容漏电或损坏，致使AM混频电路输出的信号无法耦合到其次级。
（3） AM本振电路的外接元件C201、C202损坏，致使本振电路停振，混频电路无法变频出465kHz的中频信号。
（4） AM无线输入电路中的连线有损坏，L203串联谐振回路中的电容漏电或击穿短路，L205电感开路或虚焊、脱焊，致使天线接收到的AM高频信号受阻或被短路入地。
（5） IC101 内的与AM收音有关的电路局部有损坏。
检修这类故障时，如用示波器追踪信号的波形，或用信号注入法将会使检修速度加快。如无示波器或高频信号发生器，也可用干扰法来判断故障的大概部位。
① 判断故障的大概部位。将整机置于AM收音状态，用螺丝刀碰触IC101⑦脚，听扬声器中是否有较响的“喀喀”声。
如干扰声较小或无，则说明IC101⑦脚到间的电路有问题。
如干扰声较响，说明IC101⑦脚之后的电路基本正常，问题出在⑦脚之前的电路。再碰触④脚，听扬声器中的反应。如无反应或反应微弱，则应检查④脚与⑦脚间的外围元件。如反应正常，再碰触，听扬声器中反应，如无反应，应检查AM本机振荡及混频电路；反应正常，则说明天线输入电路问题。
② 查找故障元件。具体方法如下：
如判断故障出在⑦脚间的电路中，在排除了CF201组合滤波元件输出端漏电的可能性以后，一般都是因IC101内电路局部损坏引起的。对此，只有重换新的IC101。
如判断故障出在IC101④至⑦脚间的外围元件上，可用一只1000pF左右电容并接在CF201输入与输出脚，看AM能否收音。如可以收音（尽管收音效果可能不好）则说明该滤波器不良，应检查C203是否开路，也可按上述方法采用分别短接前后两只滤波器的引线来判断是哪一只滤波器损坏。如检查CF201无问题，再查L204中频变压器引脚有无虚焊、脱焊，内部线圈是否开路，初次级线圈间有无漏电或短路，可用万用表测量电阻的方法来寻找故障部位或原因。
如确定故障出在AM混频或本机振荡电路，则应检查IC101外接的C201、C202是否变质或失效，L202线圈有无虚焊、脱焊等。如检查外接元件无问题，则一般都是IC101内电路有损坏。此时，只要检查一下④脚和上的电压便可确认。当IC内的混频或本振电路异常时，这两只引脚上的电压将会严重偏离正常值。
如判断故障出在天线输入回路，则应重点检查L205有无虚焊、脱焊；L203内的电容是否漏电或击穿短路；L201线圈的引脚是否开路或呈虚焊、脱焊状态，初次级间是否漏电或短路。实际检修中发现L203内电容漏电发生率较高，故应注意对该元件的检查。
若怀疑IC101集成电路本身损坏，可通过测其在路电阻来进行判断。
4. FM状态时收到的却是AM波段节目，或AM状态时收到的仍是FM波段节目
从原理分析可知，AM/FM波段转换是通过控制IC101电位来实现的。当悬空（指直流电路）时其电位为3.02V左右，整机处于FM状态，此时SA3开关①、③触点接通；当接电源正极（6.5V左右）时，整机处于AM收音状态，此时SA3开关①、②触点接通。
当SA3开关处于FM位置收到的却是AM波段的节目，说明此时IC101仍处于6.5V左右的高电位状态。究其原因可能有以下二方面：
（1） SA3波段开关触点间漏电，致使该开关在FM状态时仍为高电位。
（2） C110电容严重漏电或击穿短路。由于此电容正极接+6.5V电源端，当其严重漏电或击穿短路时，就会使6.5VDC电压不经SA3开关的转换而一直加在上，故而导致了SA3开关处于FM位置时，收到的却是AM波段节目故障。
当SA3开关处于AM位置收到的却是FM波段的节目，说明此时IC101仍处于3.02V电压状态，这是因SA3开关内触点间有污垢或接触不良。
如故障属前一种情况。检修时，先用万用表检查C110是否漏电或击穿短路。如检查C110电容无问题，则说明SA3波段开关触点间漏电，可用注射针头把无水酒精（含量95％以上）注入其内进行清洗，然后放在100W/220V左右的白炽灯下（或用电吹风热风挡）烘烤一段时间，以去除潮气。
如故障属后者，则应重点排除SA3转换开关接触不良现象。先按上述方法对该开关进行清洗、修理，无效时只有重换新的配件。
5. AM收音灵敏度低、音轻
该故障的实质是AM收音灵敏度下降，即整机增益下降，以至无法向扬声器提供足够的功率引起的。究其原因有：电源电压不足造成有关放大器增益下降；中频变压器失谐造成信号传输过程的衰减；多是长期受震动，使中频变压器磁芯移动造成的；有的则是因整机长期在潮湿、灰尘多的场合使用后，致使各谐振回路的Q值大大下降，造成放大器的增益下降；AM本机振荡信号太弱，致使变频增益过低而影响了接收灵敏度；IC101内的AM检波效率降低；由于调幅波段的混频、本机振荡及高放电路均集成在IC101内，当IC内的这部分电路异常时，也会导致AM收音灵敏度下降故障。
检修时，可先查L204的磁芯有无破裂或松动。如发现磁芯破裂，应更换同规格的高频磁芯。若磁芯松脱，可用无感螺丝刀稍稍调整磁芯，并监听输出音量的变化，直调至音量最大而又不失真时，再将磁芯用石蜡封死。
检查IC101外接的L202和外接的L201磁芯是否异常，检查方法同上。
检查IC101④、⑦脚上直流电压，并与附表正常值进行对比。如电压异常，则说明集成电路不正常，应考虑更换IC101。
（孙余凯 吴鸣山）
