SN103832APG的功能与CXA2069Q极为相似，也是新型的大规模电子开关集成电路，采用64脚扁平封装，具备6组复合视频信号输入，3组Y/C信号输入，3组复合视频信号输出，3组Y/C信号输出；6组L/R声道音频信号输入，3组L/R声道音频信号输出；兼容S协议；内置Y/C混合电路；整个信号的切换过程完全由I\(^{2}\)C总线控制。
该集成电路主要用于松下（Panasonic）主流的高档大屏幕彩电中，充当TV/AV切换电路。它除了可方便地实现内外视频和内外双声道音频信号的切换外，还可方便地实现外部S端子Y/C信号与机内Y/C分离电路所分离的Y/C信号之间的切换。
目前，使用该集成电路的彩电有：松下的M17V、M18M（带画中画功能）和M19（带画中画功能）等机芯的彩电。
一、SN103832APG内部电路简介

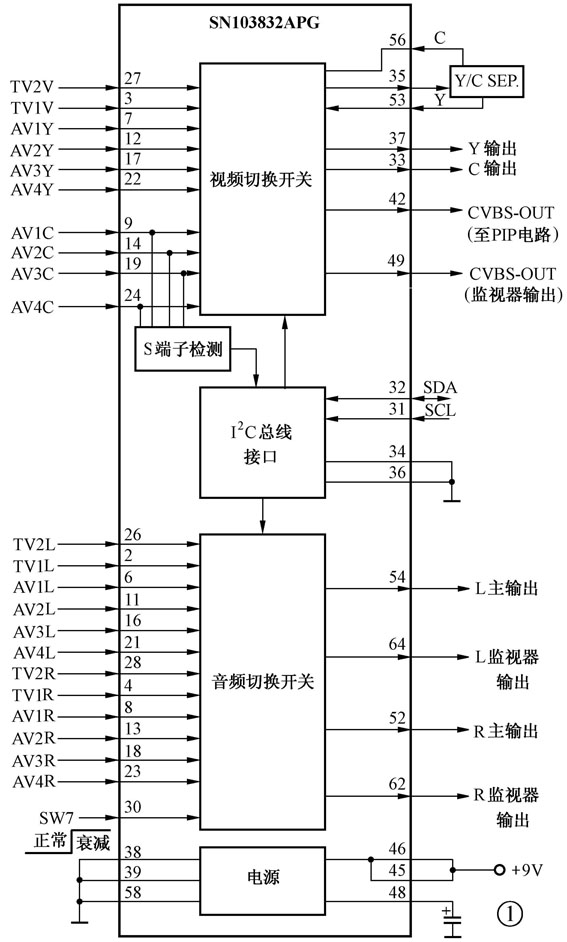

SN103832APG内部电路框图如图1所示。由于SN103832APG具有多路的输入和输出功能，在实际使用时，为了降低编程的难度，厂家一般只是根据实际的需要而有选择地加以开发。因此，SN103832APG在实际的应用电路中，有些引脚未被采用。
二、SN103832APG的工作过程
TV/AV切换电路的主要任务是完成TV信号和AV信号的选择，并将选择输出的信号送至下一级处理电路。下面以松下TC-29GF85G机型的彩电为例进行分析。
松下TC-29GF85G机型的彩电除了具有主/子画面的信号输入外，还具有三路AV和S端子信号输入。其电路简图如图2所示，引脚功能及实测电压如附表所示。
SN103832APG的②、③和④脚为主画面TV信号输入端子，由中放组件送来的主画面复合视频信号加在③脚，由NICAM（丽音）组件送来的主画面双声道音频信号分别加在②脚和④脚。
AV1复合视频信号加在SN103832APG⑦脚，左右两路声道音频信号（AV1 L/AV1 R）分别加在⑥脚和⑧脚。S1端子输入亮度（AV1 Y）信号加在⑦脚，色度（AV1 C）信号加在⑨脚。
AV2复合视频信号加在SN103832APG，左右两路声道音频信号（AV2 L/AV2 R）分别加在和。S2端子输入亮度（AV2 Y）信号加在，色度（AV2 C）信号加在。
AV3复合视频信号加在SN103832APG，左右两路声道音频信号（AV3 L/AV3 R）分别加在和。S3端子输入亮度（AV3 Y）信号加在，色度（AV3 C）信号加在。
SN103832APG内部设有S端子输入信号检测电路。当采用S端子输入信号时，SN103832APG的⑨或便有C信号。C信号再送至SN103832APG内部的S端子检测电路，由此检测电路检测出的信号再送至I 2C总线接口电路，并经译码后，用以控制SN103832APG的工作状态，使其处于S端子接收状态。
SN103832APG的为副画面TV信号输入端子，由画中画组件送来的副画面复合视频信号加在，音频信号分为两路后，分别加在和。
该机型未设AV4输入功能，故和悬空未用。
主画面TV的复合视频信号与各路AV的复合视频信号，经SN103832APG切换后，分两路输出：一路从输出，经Q3006射随后，送至AV OUT端子，作为本机的复合视频信号输出；另一路从输出，经Q3019射随后，再送至Y/C（亮度/色度）分离电路。由Y/C分离电路分离出的Y/C信号，再分别加至SN103832APG的。
送回到SN103832APG和的Y/C信号与各路S端子输入的Y/C信号进行切换，切换后的Y信号从输出，C信号从输出。
输出的Y/C信号再送至下一级信号处理电路，作进一步处理。
主画面TV音频信号与各路AV音频信号，经SN103832APG切换后，分两路输出：一路从紝{6}和紟{6}脚输出，经Q3016、Q3015射随后，送至AV OUT端子，作为本机的L、R声道音频信号输出；另一路从输出，送至音频信号处理电路，作进一步处理。
子画面TV的复合视频信号与各路AV的复合视频信号，经SN103832APG切换后，从输出，经Q3010射随后，再送至画中画信号处理电路，作进一步处理。
子画面TV音频信号与各路AV音频信号，经SN103832APG切换后，从输出，送至子画面音频信号处理电路。
三、I\(^{2}\)C总线对SN103832APG的控制
SN103832APG的基本功能是切换信号，它能根据输入信号的类型来选择输出形式，还能对信号进行必要的放大、衰减或混合处理。SN103832APG内部设有I\(^{2}\)C总线接口电路，用以控制SN103832APG所实现的各种功能。
