XJZ-7系列模块是由北京鑫嘉智科技中心生产的智能化电话遥控模块。在连接电话线路后，可用移动电话或固定电话主叫该模块，输入密码，利用电话键盘操作模块使开关继电器开启或关闭。

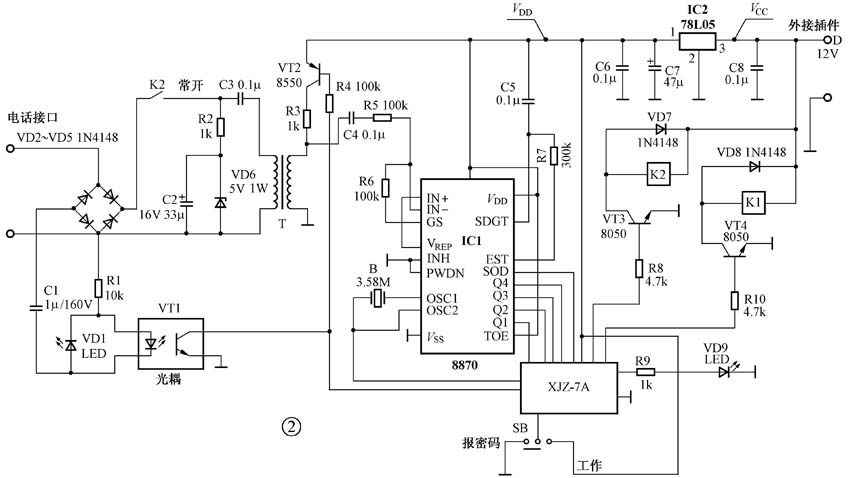

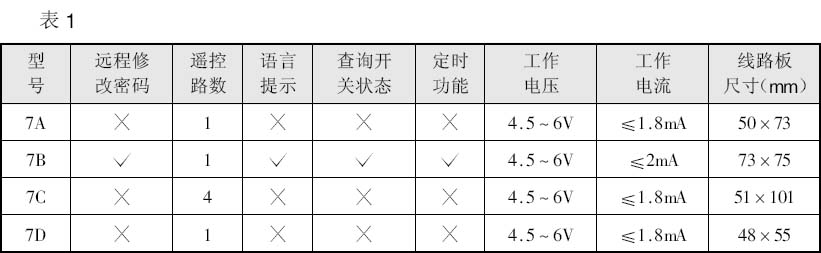

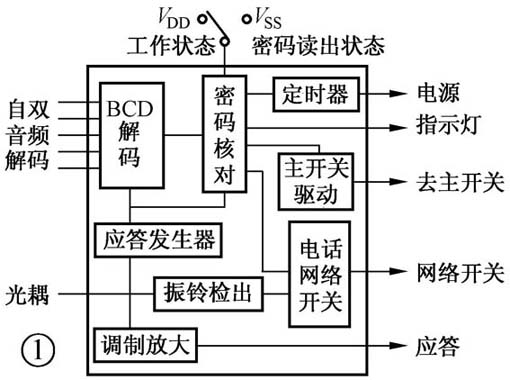

XJZ-7系列有A、B、C、VD四种型号，其中B型除具有上述功能外，还支持语言操作提示、查询开关工作状态及远程修改模块密码等多项功能。XJZ-7系列模的主要技术参数见表1。下面以A型模块为例介绍该系列模块的工作原理。A型模块的方框图见图1。应用电路图见图2。印制线路板见本期配刊光盘“本期图片”文件夹。
Vcc为11～13V直流电源，经三端稳压器IC2稳压为5V电压向模块及周边器件供电。C6、C7、C8为滤波电容。
模块工作时，自电话网络送来的振铃信号，由C1隔去直流、R1限流后经光耦VT1隔离，传输到模块进行振铃解码。同时发光二极管VD1闪亮以示意有振铃进入。在四声铃响时，模块发出网络匹配应答信号，将高电平送至VT3基极，引起K2继电器常开触点吸合，将电话网络阻抗匹配为500Ω～1kΩ，使电话局的振铃信号终止，模块此时发出二声“嘀嘀”的应答信号，以示意登陆电话网络成功，转为通话工作方式。
这时远方的操作者用电话机键盘输入该模块对应的6位密码，模块核对后如无误，则发出三声“嘀嘀嘀”应答声，此后操作者即可用电话键盘遥控主继电器开关，按1键，再按#键VT4的基极得到高电平使K1吸合；按0键，再按#键VT4的基极为低电平则K1释放。如操作过程中所输入的密码不相符，或操作超过限定时间，模块将自行关闭电话网络。操作完毕，模块会发出“多、来、咪”的音乐以示成功。
匹配变压器T具有双向耦合作用，它将电话网上的双音频信号取出传给IC1进行解调；模块输出的应答信号经VT2放大后也通过隔离变压器T传到电话网上，以便操作者监听模块的工作状态。电话网的电气回路与遥控开关的电路是隔离的，以确保安全。
元器件选用
C3、C4、C5、C6、C8为瓷片电容，C2、C7为小体积铝电解电容，C1为耐压63V以上的聚酯电容，R1、R2为1/8W金属膜电阻，其他均为1/16W碳膜电阻。VD1、VD9为高亮度红色LED发光管。VD2～VD5为1N4148整流二极管。VD6是5V/1W稳压二极管。VT1是四脚（P521）型光耦。VT2为2SC8550晶体管，β值应在160倍以上，VT3、VT4为2SC8050晶体管。B为小体积3.58MHz卧式晶振。IC2是三端稳压器78L05。IC1为8870或9270D双音多频接收解码器。K2为T73/12V单刀双位继电器，只用了常开触点。K1为工作电压为12V具有30A大电流常开触点继电器。T为1∶1阻抗为1000Ω小型线间变压器。
组装调试
焊接时应使用防静电烙铁，按板图将零件仔细逐一焊好，检查无误后，将VCC接通12V直流电源，此时测量静态电流在不装IC1时约为5mA，装IC1时约为9mA。VDD电压为5V，用示波器探头测试IC1的⑦、⑧脚应有3.58MHz的振荡波形。将电话线插在插座上，拨叫该电话号码时，指示灯VD1会随铃声的到来闪亮。除去电话线，将SB短路塞插在2位置，接通VCC，指示灯VD9亮4.5秒，之后进行报模块密码闪烁，共6组，每组之间间隔1.5秒。闪几次，即对应密码是几，但注意如果亮10次时则密码对应是0键，11次对应*键，12次对应是#键。将6组密码记下其顺序不能颠倒。断开电源将SB重新插回1工作位置，按上电话线路即可进行电话遥控了。
注意事项
① 主继电器在线路板下面有两个粗引线焊点与主开关是并联的，如果遥控的开关回路是220V电路应注意安全。② 振铃到来时电话回路将有70～90V电压应注意。③ VD1不能接反，VD7、VD8应焊牢。③ 控制重要的电器时密码应注意保密，每只XJZ-7A的密码是唯一的。
有关XJZ-7模块及相关套件配件邮购方法见本期第69页。
（傅国迎）
