GM-8909、8910视频信号加解密模块，采用模拟基带加解扰技术对视频信号进行加密解密，可使有线和无线网络中传输的视频信号进行快速安全地传送，加强了传送图像信号的保密性，其主要特点为体积小、成本低、性能稳定；图像还原质量好，还原后的图像损伤基本上不可察觉，而且不需要外接任何元器件，接上12V电源即可工作。可广泛应用于电视无线发射系统、有线电视系统、监控系统、多媒体网络、远程医疗和教育网络、可视电话系统、军事民用安全监视系统中做为加解密器件。
该模块主要技术参数为：GM8909、
8910采用12V直流电源供电；工作电流
I加=5mA，I解=3.5mA；带宽8MHz；信噪比S/N≥50dB；输入输出电平1Vp-p；输入输出阻抗75Ω；体积：加密模块32.5×18×12.5（mm）3，解密模块15×10×10（mm）3；温度范围-30℃～+75℃。
GM8909、8910采用塑封4脚结构，引脚排列如图1、图2所示。加密模块8909：①脚加密后的视频信号输出；②脚电源Vcc正极；③脚视频信号输入；④脚接地，电源Vss负极。解密模块：①脚电源Vcc正极；②脚解密后的视频输出；③脚接地，电源Vss负极；④脚加密视频信号输入。

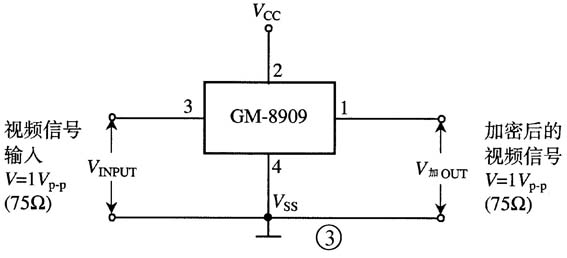

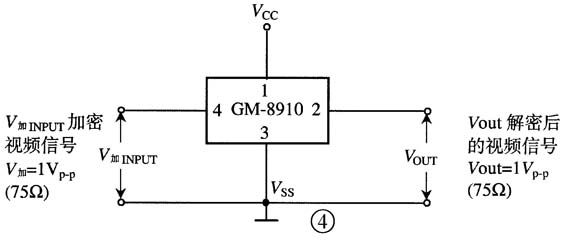

将来自各种设备的视频信号输入到加密模块的③脚，经模块内部对视频信号处理后在①脚输出加密后的视频信号。然后通过有线或无线网络将加密视频信号传向目的地。接收机接收后解调出加密视频信号（此时显示的图像是被扰乱了的图像，无法看清图像内容。有自动蓝屏功能的电视或监视器，此时只有蓝屏显示，无图像）。将此信号输入到解密模块的④脚，通过模块解密后在②脚输出正常的视频信号，完成了视频信号的加密。使用方法见图3、图4。
模块的具体应用如下：

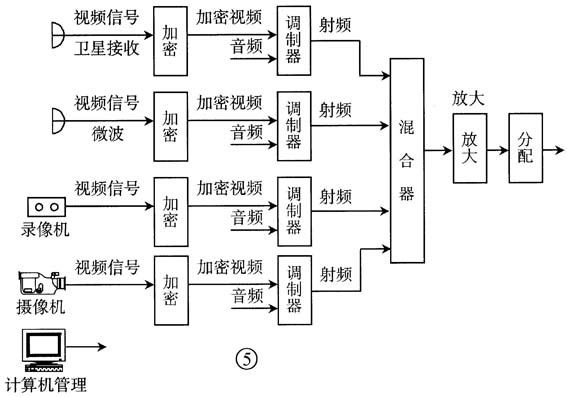

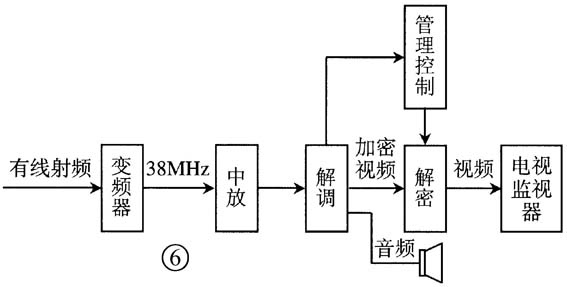

将来自卫星接收、摄录像等设备的视频信号分别送到各路加密模块的③脚，经加密后输入到射频调制器中调制成各频道的射频电视信号，经混合器混合后放大、分配、传输到各用户。用户端经机上变频器变频后输出38MHz的中频信号，再经中放后解调出加密视频信号和音频信号。加密视频信号通过解密模块解密后输出正常的视频信号送入电视机，完成了有线电视信号的加密传送。管理控制可采用计算机集中授权、IC卡管理或人工授权等方式，据实际情况选用，具体电路可参考《有线电视加解密技术及集成电路》一书，原理框图如图5、图6所示。图6的具体电路可采用图9电路。
2.录制保密的录像或VCD资料
将整理好待录的录像资料视频信号经加密模块加密后送入录像机或刻录设备进行录制，制做成永久保存的加密资料。这样资料内容就不会被随便看到。为了能够方便地查阅有关资料，把解密模块做成一个微型的解密器，使用时只要把信号通过带莲花插头的联接线插入解密器的莲花插座上，电源使用叠层电池供电，这样使用起来就非常方便了。具体制做：选一个长32mm、宽18mm、厚度为12mm的外壳，两头打孔装上莲花插座，将输入输出连接到插座上，再用废叠层电池的子母扣铆于外壳上接通电源即可。如图7所示。
3.对可视电话信号进行加密
将加解密模块分别串于可视电话的发送端和接收端的视频输入和视频输出处，这样就可以对所传输的可视电话信号进行加密，使可视通讯增加了保密性。
4.加密型无线电视发射机
图8为一个发射功率1W的加密电视发射机电路。它的输入信号为音视频信号，其发射频道由调制电路中的SW声表面谐振器决定。
由摄录像机、VCD等设备来的视频信号送入发射机中加密模块的③脚，加密后由①脚输出加密视频信号，经TA7673组成的调制电路调制成射频信号后由VT1、VT2电压放大，VT3推动放大、VT4功率放大后，从天线发射出去。由于VT1、VT2、VT3、VT4采用宽带放大，其带宽为46～870MHz，因此功放和天线之间应使用带通滤波器，以阻止带外发射，进行阻抗匹配。
解密接收机由TDQ—3高频头、成品TA7680中放板、解密模块组成，工作原理如图9所示。接收机接收到发射信号，在高频头内进行变频后输出38MHz的中频信号，解调后输出音频信号和加密视频信号，再经过8910解密模块解密后得到视频信号进行监视收看。
5.对微波无线监控发射信号进行加密
目前市场上销售的1.2、2.4GHz的监控无线发射器，只要有同频率的接收装置即可接收到其发射的信号，对于某些重要场所的保密程度还是不够的，利用该模块先对其视频信号进行加密，然后在接收端解密，这样就使其成为加密型无线监控发射器，大大增加了它的保密程度，而且成本不会有大的增加。
该模块还可以应用到音像领域进行加密发行，这对保护知识产权会起一些作用。
本文供货信息见本期广告第68页。
（郝小平）
