五、A188射频故障检修
1.无接收故障的检修
● 第一步 软件操作
将故障机拆开，连接故障机至软件接口盒。
通过软件的RF ADJUST主项目中的Initialize analog项与Set channel项启动接收机电路，并设置故障机工作在GSM60信道。
● 第二步 分析
确定故障是在接收通道的逻辑音频部分还是在接收的射频电路部分。
该机中接收的RXI/Q解调被集成在复合的音频处理芯片U101中，无法对接收机的I/Q信号进行检测。可通过检测接收的第二中频信号来判断故障所在电路。
● 第三步 对第二构想的实施
设置射频信号源输出-30dBm的947MHz的射频信号，并通过射频电缆输送到故障机的天线处。

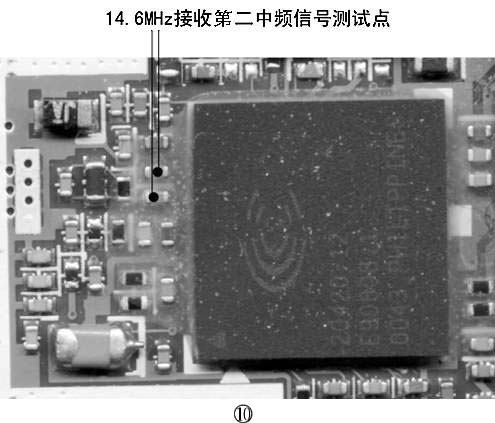

设置频谱分析仪的中心频率为14.6MHz，将频谱分析仪的探头放在电容C324、C328处检测，看有无14.6MHz的接收第二中频信号，其测试点如图10所示。
● 第四步 对第三步结果的分析
若进行第三步检测时，能检测到14.6MHz的接收第二中频信号，应注意检查U101芯片及其外围电路，或进行必要的软件更新处理。
若进行第三步检测时，不能检测到14.6MHz的接收第二中频信号，说明故障在接收射频电路。在此，可作如下的一些分析：A188手机是一个超外差二次变频接收机，下一步的检测最好能将接收射频电路分割成两大部分。从电路结构的知识来考虑，选择检测接收的第一中频信号为最佳检测判断信号。
● 第五步 实施第四步的构想
首先，设置频谱分析仪的中心频率为400MHz。
将频谱分析仪的射频探头放在接收第一中频滤波器F301的输出端，看有无-30dBm左右的400MHz的接收第一中频信号。其测试点如图11所示。
● 第六步 分析第五步的检测结果
在进行第五步检测时，若不能检测到400MHz的接收第一中频信号，说明故障在接收第一中频滤波器之前的电路。此时，可进行第七步。
若在进行第五步检测时，能检测到400MHz的接收第一中频信号，则说明故障在接收第一中频滤波器与C324、C328之间的电路。此时，可进行第九步。
● 第七步 检查第一中频滤波器之前的电路
首先进行分析：由于用射频信号源给故障机一个-30dBm以上的射频信号，在维修条件下一般不用考虑混频电路输入之前的电路。若混频电路正常，即使混频输入信号线路有故障，混频电路也不至于完全没有400MHz的中频信号。
根据电路结构的知识可知，这一步的操作应判断问题是在混频电路还是在RXVCO电路。因此，选定RXVCO信号来进行测试判断。
测试之前先确定此时的RXVCO信号频率。在前面信道设置时，它是设置在GSM60信道的。所以，此时的RXVCO信号频率应该是60信道接收射频信号947MHz加上400MHz的中频信号，为1347MHz。

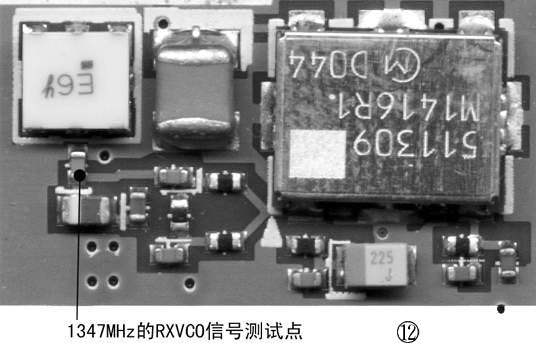

设置频谱分析仪的中心频率为1347MHz（若所使用的频谱分析仪是1GHz的频谱分析仪，可使用市面上销售的一种被称为频率扩展器的辅助设备，使1GHz的频谱分析仪能检测1347MHz的射频信号）。将频谱分析仪的射频探头放在电容C347处，看有无1347MHz的RXV-CO信号，其测试点如图12所示。
● 第八步 分析第七步的检测结果
若第七步不能检测到1347MHz的RXVCO信号，说明故障在RXVCO电路。若第七步可以检测1347MHz的RXV-CO信号，则故障在混频电路。
这时，已经将故障确定在具体的单元电路中，可用示波器进行具体电路的检修。
● 第九步 检查第一中频滤波器之后的电路
从A188的电路结构上看，第一中频滤波器与C324之间还有接收第二混频电路、接收中频VCO电路以及中频放大电路。但二混频与中频放大器都被集成在复合中频模块中。在这一步中，应确定故障是在中频VCO电路还是在中频模块。因此，选择中频VCO信号为检测判断信号。

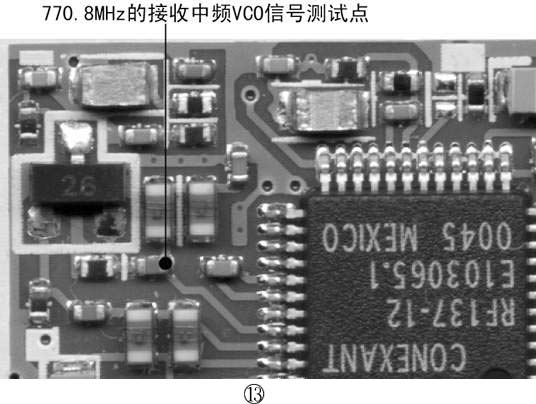

设置频谱分析仪的中心频率为770.8MHz，将频谱分析仪的射频探头放在变容二极管D301处，看有无770.8MHz的接收中频VCO信号，其信号测试点如图13所示。
● 第十步 分析第九步的检测结果
若不能检测到770.8MHz的接收中频VCO信号，说明故障在接收中频VCO电路。但是，由于有400MHz的接收第一中频信号，所以，RXVCO电路也是正常的。而频率合成电路是被集成在复合中频芯片U301中的，且中频VCO频率合成的部分电路也是被集成在U301中的，所以，主要应检查U301外接的中频VCO电路。
若中频VCO信号正常，而C324处没有14.6MHz的接收第二中频信号，说明故障在复合中频模块U301电路。应注意检查U301的外围元件，检查U301的工作电源及U301芯片等。
2.无发射故障的检修
● 第一步 软件操作
参照上期“发射机故障检修时的操作”，通过维修软件启动发射机。
● 第二步 初步检测并分析
启动发射机后，注意观察维修电源的电流表，看启动发射机后手机的电流的变化情况。
若手机的工作电流变化不大，或基本不变，说明故障在功率放大电路或在发射机电路的启动控制信号线路。
但假如手中有频谱分析仪，最好先用频谱分析仪在TXVCO电路U515处检测，看有无902MHz的TXVCO信号，若有，则说明故障在功率放大电路。
若有发射射频信号，需注意观察发射射频信号频谱的顶部，如图14所示。特别是那些有发射电流但手机不能上网，或能上网但不能打电话的故障，更应多注意发射信号的频谱。若信号频谱的顶部很光滑，则应检查I/Q调制电路（U301电路）。
● 第三步
若TXVCO处发射射频信号频谱比较正常，应用示波器仔细检查功率放大电路中的脉冲信号的波形；检查功率放大电路中的电阻电容，或更换功率放大器。
在检查功率放大器电路中的偏压（自动功率控制APC电压）时，最好能通过功率级别的设置，在GSM的5、10和19功率级别观察脉冲波形。
● 第四步
若在TXVCO处不能检测到发射射频信号，将频谱分析仪的中心频率设置在746MHz，检查中频VCO信号是否正常，若中频信号不正常，应检查中频模块电路。
若中频VCO信号正常，检查TXVCO组件电路或更换中频模块电路。
若在检测过程中需暂时关闭发射机，则可以重新在Initialize analog项按回车键。或在上期图7所示的画面的输入窗口中输入数字“0”，并按回车键。
3. 发射信号参数故障的检修
有些故障机，好像接收机与发射机都在工作，功率放大器、RXVCO、TXV-CO都更换过了，但就是打不了电话。这时，就应该注意检查发射机信号参数。特别是功率放大器的偏压传输线路和自动功率控制电路。
首先，用维修软件启动发射机，并设置功率放大器工作在19功率级别。然后用示波器检查R516、R520、R526、R527几个地方的脉冲电压（示波器应设置为直流输入，特别应注意观察这几个地方脉冲信号波形）。
观察完后，再将发射机功率级别调节到5功率级别，再进行观察。这几个信号测试点如图15所示。
其中，若R516、R520处的脉冲波形不正常，检查U301电路。若R526或R527处脉冲波形不正常，检查U510的外围元件，或更换U510模块（GSM发射模式下，只有R526处有脉冲波形；DCS发射模式下，只有R527处有脉冲波形）。
