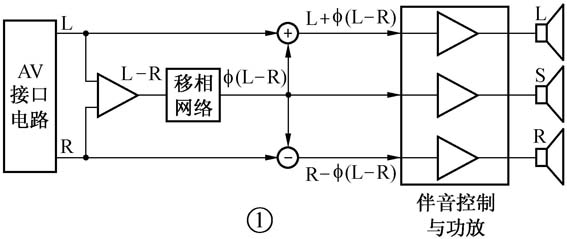

目前大屏幕彩电中的环绕声电路的结构可用图1表示。它处于伴音电路中的AV接口电路输出与伴音控制电路输入之间。其工作过程是：将AV接口电路输出的L（左）、R（右）两路伴音信号各分为两路，一路直接加至加法器与减法器的一个输入端，作为伴音的主信号；另一路送至由运放或差动放大器构成的减法器进行信号相减，获得差信号L-R，再通过由多节RC电路组成的移相网络移相，产生环绕信号（L-R），然后分别加至加法器与减法器的另一个输入端。于是，加法器输出的L+（L-R）信号，减法器输出的R-（L-R）信号，与环绕信号（L-R）一起经过伴音控制（如对音量、高音、低音、平衡等调节）及功率放大后，经各自扬声器还原出声音。
目前实现环绕声电路有多种形式，有简单的分立元件构成，也有用四运放（如LM324）构成的较复杂电路，还有由环绕声专门集成电路（如日电公司生产的μPC1891、东芝公司的TA8776）构成的复杂电路。

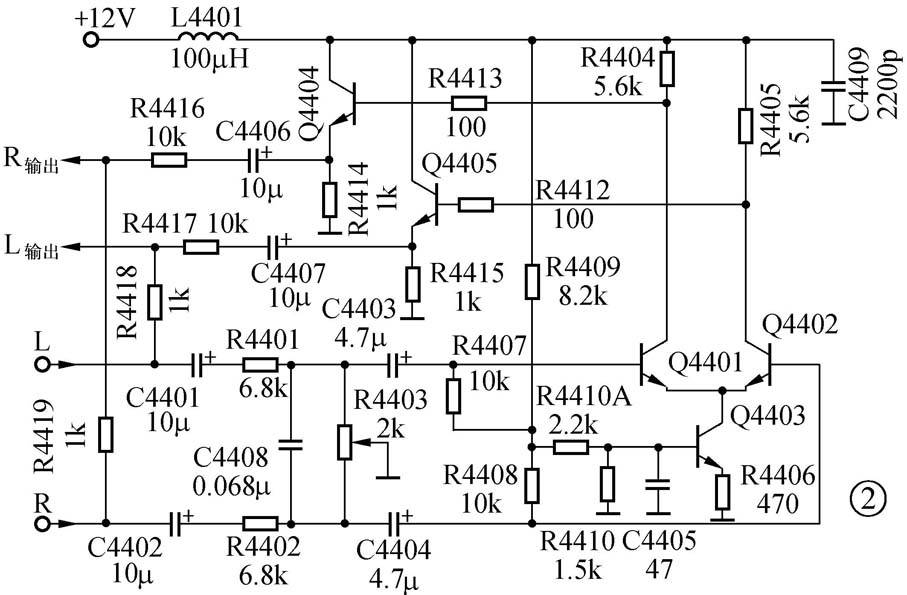

图2是日立CTM3300型彩电所用简单的分立元件式环绕声电路。由图可知，输入的L、R两路音频信号经R4418、R4419直接送至输出端，构成L、R两路主信号。环绕声信号处理由R4401～R4403、C4408构成的移相网络及由Q4401～Q4403构成的差动放大器（实际是减法器）所组成。当L和R路音频信号分别经C4401、R4401、C4408和C4402、R4402、C4408组成移相网络后，使得加至Q4401、Q4402基极的信号比L、R路的输入信号滞后了一个相位（<90°），即由Q4401、Q4402组成的差分放大器的输入信号是（L-R）即环绕信号，此信号经差分放大，在Q4401集电极输出放大后的-（L-R）信号；在Q4402集电极输出放大后的（L-R）信号。它们分别经Q4404、Q4405缓冲放大，再经R4416、R4417送至R、L声道输出端，与主信号混合。图中R4418、R4417、R4419、R4416分别组成一个电阻相加网络，故两路输出分别为LOUT=L-（L-R）和ROUT=R+（L-R）。
上述电路的缺点是只有一节RC移相（最大相移≤90°），故环绕声效果不是很好。
图3是松下M16机芯采用的专用环绕声处理IC（μPC1891）内部电路框图，其电路工作过程简介如下：由AV控制电路输出的L、R两路音频信号，从μPC1891的⑧、⑨脚送入集成电路内，经缓冲放大后分别加至减法器与加法器的一个输入端，成为L、R两路主信号。另外，从μPC1891⑧、⑨脚输入的L、R信号也同时送至运算放大器（A），在这里进行相减运算，获得差信号R-L。R-L信号再送至由4节RC网络组成的移相网络，经移相输出的信号即为环绕声信号（R-L），然后通过开关1选择、经缓冲放大后，加至加法器和减法器的另一个输入端。在加法器与减法器中主信号分别与环绕声信号叠加，产生R+（R-L）和L-（R-L）信号，然后由μPC1891②、③脚输出，送往伴音控制电路。

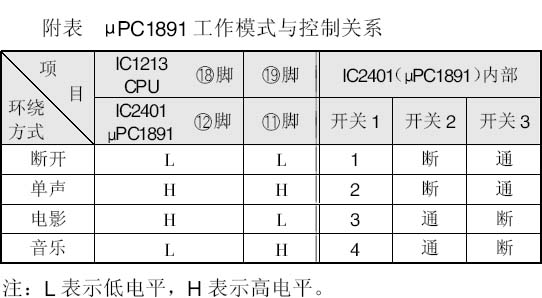

μPC1891的工作状态受微处理器的控制，微处理器（IC1213）输出两路开关信号，分别送至μPC1891的。开关信号电平的高低变化根据环绕声方式共有4种组态，即断开、单声、电影、音乐，详细情况请见附表，下面分别介绍：
（1） 断开方式：当微处理器IC1213的脚均输出低电平（实际是人为操作工作模式）时，μPC1891内部开关1接至位置1，断开环绕声信号，μPC1891③、②脚只输出L、R主信号，此时没有环绕声效果。
（2） 单声环绕方式：当人为操作控制按键为单声环绕方式时，IC1213均输出高电平，μPC1891内部开关1接至位置2，开关2断开，开关3接通。于是，L输入信号经R1、C1及放大器A的输入电阻而超前移相，而R输入信号经R2、C2滞后移相，使放大器A输入的差模信号相移加大，混合信号经4级移相网络移相，再与主信号混合，然后由μPC1891③、②两脚输出。由于单声环绕信号只使声音向左右侧方向扩展，故环绕效果有限。
（3） 电影环绕方式：当模式控制按键置于该模式时，IC1213脚分别输出高、低电平，开关1接位置3，开关2接通，开关3断开，此时由R1、C1和R2、C2组成的移相网络不起作用。因立体声L、R两路信号不同，声音出现在左右两侧，不必移相。而4节移相网络却得到充分利用，产生环绕信号（R-L），IC2401③、②两脚分别输出L-（R-L）和R+（R-L）信号。
（4） 音乐环绕方式：当控制键置于该模式时，IC1213脚分别输出低、高电平，于是开关1接至位置4；开关2接通、开关3断开，R1、C1和R2、C2移相网络同样不起作用，且4节移相网络只使用一节，这是因为乐器的声源方位感是由乐器本身的位置所决定的，若移相过大将会失去音乐厅感觉。
最后指出，环绕效果是由微处理器IC1213输出的模拟直流电压来控制4节移相网络中各放大器的增益，从而改变环绕声信号（R-L）的幅度大小，或者说是调节环绕声信号与主信号的幅度比例，以获得满意的环绕声效果。输出的模拟直流电压，实际可由用户通过按钮自行根据需要进行调节，以得到最佳效果。
（王绍华）
