扫频仪全称频率特性扫描测试仪，也叫频扫仪，是集扫频信号发生器、频标信号发生器、示波器于一体的信号通道专用检测和调试仪器。常用型号有电子管型BF-3（1MHz～300MHz）；晶体管型BT-3C（1MHz～950MHz）、BT-7/8（1MHz～800MHz）；集成电路型XSQ-4A（450MHz～950MHz）等。它们的工作原理与测试方法大体相同，可根据被测电路不同信号频率范围的测试条件来选用。
本文向读者介绍一款三环牌BT-8型全频道扫频仪，在VHF频段，中心频率可在1～300MHz内连续可调；在UHF频段，中心频率可在450～800MHz内连续可调。它不仅可用来检测黑白电视机及彩电高频调谐器（高频头）、图像通道（中放电路）的频率特性、调试电视伴音鉴频曲线和视频放大特性曲线，还可用来测试各种无线电的有源、无源四端网络以及其他接收设备的高频放大器、带宽放大器、滤波器、陷波器的幅频特性或中心频率点。
一、旋钮名称与作用

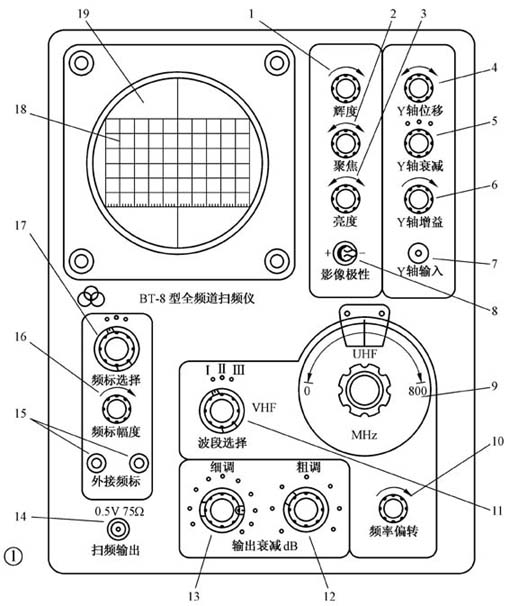

要能熟练地掌握仪器的操作技能，首先应了解面板上各种旋钮、开关的名称、功能与作用。仪器面板结构见图1。
1.电源开关兼辉度调节钮 根据所标箭头方向，向右即可打开电源开关，然后即可调节扫描线的辉度或亮度，便于观察。
2.聚焦调节钮 通过左右来回旋转，可调节扫描线的聚集，使扫描线清晰可见。
3.亮度调节钮 用来调节屏示坐标尺的亮度，便于暗室或夜间测试，白天可关闭。
4. Y轴位移调节钮 通过旋钮来回调节，可使曲线在垂直方向左右移动。
5. Y轴衰减选择挡 共分有×1、×10、×100三挡选择，达到改变Y轴增益与波形的高度。
6.Y轴增益调节钮 与Y轴衰减选择挡配合使用，适当调节Y轴的增益和波形的高度，即可对波形的幅度进行校正。
7.Y轴输入插孔 被测电路的输出检测信号由该端口输入。
8.影像极性转换开关 可用来检测鉴频S曲线的正峰或负峰。测试时，将“影像极性”开关作“+”、“-”转换，即能较好地观察鉴频曲线的全部形状，以利于纠正波形的严重失真。
9.中心频率调节刻度盘 用以UHF频段调节输出波形的扫频中心频率点（0～800MHz范围内连续可调）
10.频率偏转调节钮 用以调节输出波形扫频信号的频偏宽度。
11.波段选择开关 用以改变和选择VHF频段输出扫频信号的中心频率范围的分段检测，分为Ⅰ（75MHz）、Ⅱ（75～150MHz）、Ⅲ（150～300MHz）三挡。
12.输出衰减（粗调）选择 共分为10～70dB七个挡级，每挡衰减10dB，可对输出扫频信号电压的幅度进行粗调衰减选择。
13.输出衰减（细调）选择 共分为1～10dB十个挡级，每挡衰减1dB，可对输出扫频信号电压的幅度进行细调衰减选择。
14.扫频输出端 可从该端子输出扫频电压信号0.5V至有关被测电路的端口，输出阻抗为75Ω。
15.外频标入插孔 当频标选择开关置于外频标挡时，可将外频标信号从此插孔中输入。
16.频标幅度调节钮 用以调节频标信号的幅度，并在屏幕上显示，便于观察和修正。
17.频标选择转换挡 与其它扫频仪相比，扫频范围拓宽，共有1MHz、10MHz、新增50Hz三挡提供频标选择，可使频率扫描基线显示频标信号。
18.显示屏幕 作为坐标刻度的显示屏，便于观察计量坐标刻度上的显示线和波形。
19.示波管 用于产生扫描辉点，以形成和显示扫频基线、信号线和各种波形。
二、仪器使用与检查
1.探头的选用 扫频仪一般均备有三根探头电缆线，可应用于不同的测试场合。
①匹配探头——也称之为输入/输出探头，内部装有一只75Ω的匹配电阻对地。主要应用于扫描电压的输出端，可对被测电路作高阻抗的输入/输出信号检测，也可兼作仪器的外部负载。
②检波探头——也叫作Y轴输入探头，内部装有检波二极管、隔离电阻和隔直电容，只能应用于未有检波性能的被测电路作Y轴放大。若有检波性能的被测电路，则应采用开路探头。
③开路探头——也称作空载输出探头，内部未装任何元器件，均配备相同的两根，只能作为一般测试时连接电缆用。还可作为具有检波性能的被测电路用来检测低阻抗输入/输出信号。
2.使用前的检查
如果经常使用扫频仪，可定期对仪器进行安全检查和校准，没有必要每次使用前都作详细检查，只需要作些主要部分的检查即可。
①探头的检查：输入和输出探头的中心测试芯线不能与屏蔽网线或外壳短路，可用万用表检测，否则将导致无信号输入/输出；测试时应保证探头的屏蔽层与被测电路的公共地端有良好接触，否则将无法进行测试。
②扫描基线的检查：打开电源开关，使仪器预热3分钟左右；调节“Y轴位移”旋钮，直至屏幕中央显示一条水平扫描基线；再通过“辉度”和“聚焦”旋钮的配合调节，可使扫描基线达到良好的清晰度。
③扫频信号的检查：按照操作方法，将检波探头与匹配头对接起来，通过调节“Y轴衰减”和“Y轴增益”，可在屏幕上显示两条平行线，一条为扫描基线，一条为扫频线，两者之间的坐标尺距离为四格。可采取从10MHz频段起，逐个频段来检查扫频信号的输出幅度。
④频标的检查：首先将粗调和细调“输出衰减”选择钮分别置于0dB挡；然后使用检波探头与匹配探头对接起来，即可在屏幕上呈现两条平行线，即下面一条为扫描基线，上面一条为扫频线；将“频标选择”开关置于1MHz挡，调节“频标幅度”，这时频标变窄，即两个频标间为1MHz；再将“频标选择”开关置于10MHz挡，调节“频标幅度”，这时频标变宽，即两个频标间为10MHz。
（刘明清 张丽丽）
