数字电容表是一种专门用于测量电容量的数字化仪表。虽然一些数字万用表也具有测量电容的功能，但数字电容表测量范围更宽、分辨率更高、测量误差更小。现以MI-303型数字电容表为例进行介绍。
[1] MI-303型数字电容表如图1所示。面板上部为三位半LCD液晶显示屏，最大显示读数为1999 。面板中部左侧为挡位选择按钮；右侧上部有电源开关，电源开关下面是调零旋钮。面板下部为被测电容器插孔，左负右正。

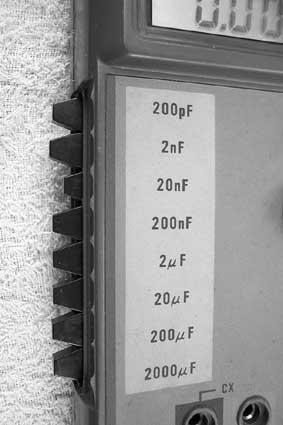

[2] 该数字电容表可以测量0.1 pF ～ 2000μF的电容量，分为8个测量挡位，通过表身左侧的8挡按钮开关进行选择，如图2所示。使用时，估计被测电容量的大小选择适当的挡位，按下相应的挡位按钮即可。
[3] 图3为打开后盖的数字电容表内部结构。在后盖（图左）与表身（图右）之间的白色物体为金属箔屏蔽纸，用于屏蔽外界电磁场对表内电路的干扰。表身下方为电池。
[4] 数字电容表机芯如图4所示，所有元器件均安装在一块电路板上，形成一个整体。

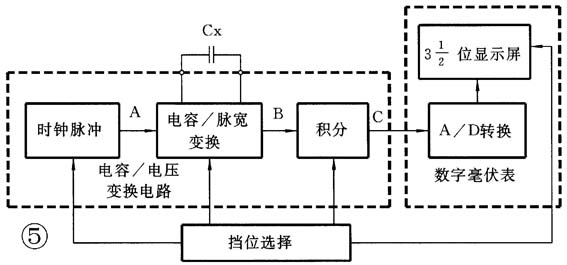

[5] 图5为数字电容表电路原理方框图。电路可分为两大部分：①电容 / 电压变换电路，将被测电容量转换为相应的电压值。由时钟脉冲、电容 / 脉宽变换、积分电路以及挡位选择等单元组成。②毫伏级数字电压表，功能是电压测量并显示。由双积分A / D转换器和三位半LCD显示屏组成。③挡位选择电路，功能是改变量程。由琴键式波段开关和相关电路组成。

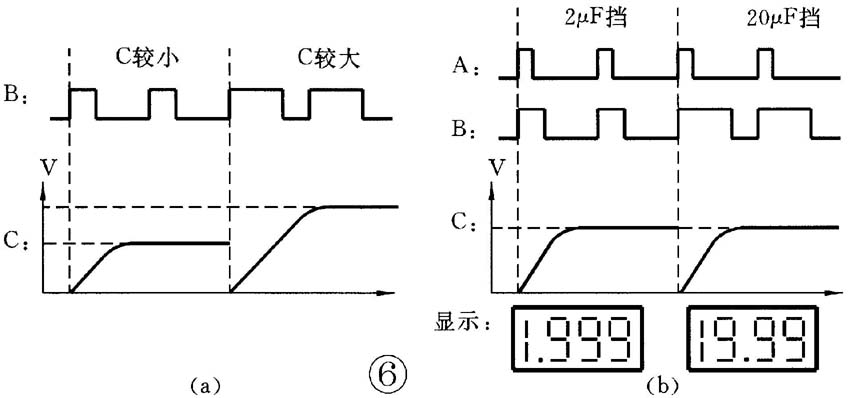

[6] 测量原理：在时钟脉冲一定时，电容量越大，B点输出脉宽越宽，C点积分所得电压也就越大，如图6（a）所示。换挡原理：例如从“2μF”挡换为“20μF”挡，挡位选择电路将改变时钟脉冲和积分电路等的参数，使得20μF电容量的积分电压与2μF电容量的一样，如图6（b）所示，并同时将显示屏的小数点向右移动一位。

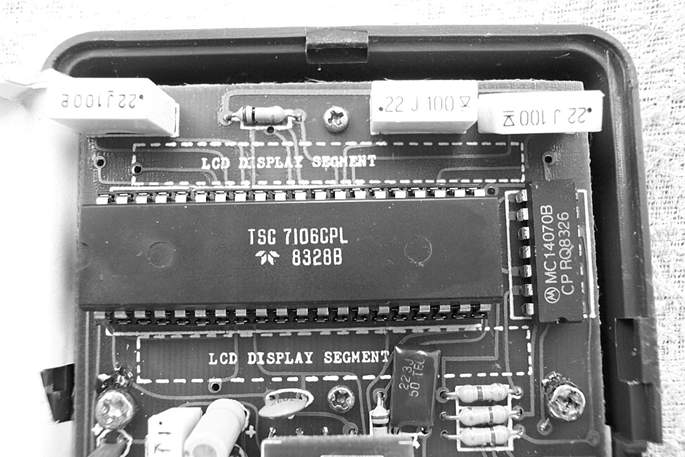

[7] 机芯上部为构成数字电压表的专用集成电路TSC7106及其外围电路，如图7所示。TSC7106是数字电容表的核心器件。
[8] 机芯中部右边为挡位选择用的8挡琴键波段开关，左边圆形物是调零电位器，如图8所示。
[9] 机芯下部中间为被测电容器插孔，左边有一保险丝，保险丝下面为电池扣，电路板下方是电池仓，如图9所示。
[10] 如图10所示，卸下固定螺钉，即可将整个电路板从机壳中取出。
[11] 电路板背面如图11所示。电路板上部为LCD显示屏，它与集成电路TSC7106背靠背地处于电路板的两面。电路板右边圆形物体是调零旋钮，下边可见两个被测电容器插孔，左边白色物体为掀起的金属箔屏蔽纸。电路板下面可见到电池扣。
[12] 数字电容表使用前应先装电池。电池仓在表的背面，如图12所示，打开电池仓盖，将一枚9V层叠电池扣牢在电池扣上并放入电池仓。
[13] 如图13所示打开电源开关（POWER），LCD显示屏应有显示“000”。
[14] 如LCD显示屏显示数不为“000”，如图14所示，则应左右缓慢旋转调零旋钮（ZERO），直至显示数为“000”。

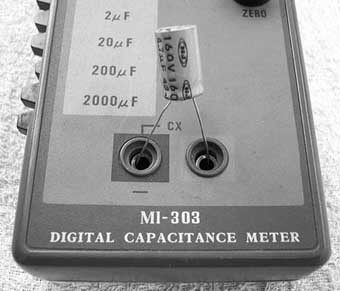

[15] 测量时，按下需要的挡位按钮，将被测电容器插入测量插孔，如图15所示。电解电容器等有极性电容器，应注意区分正、负极，左负右正。

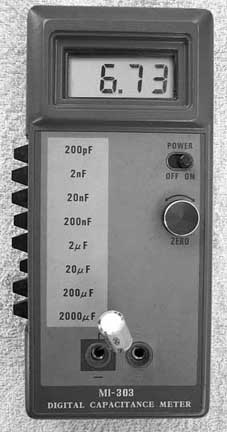

[16] 图16示例为测量6.8μF电解电容器的情景，挡位选择在“20μF”挡，读数为“6.73”，即该电容器的实际容量为6.73μF。

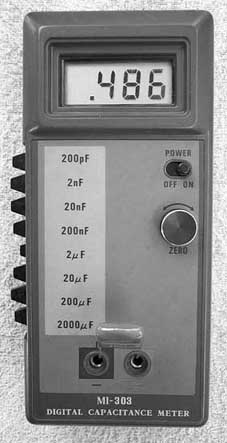

[17] 测量无极性电容器时，被测电容器不分正负插入测量插孔。图17示例为测量0.47μF电容器的情景，挡位选择在“2μF”挡，读数为“.486”，即该电容器的实际容量为0.486μF 。

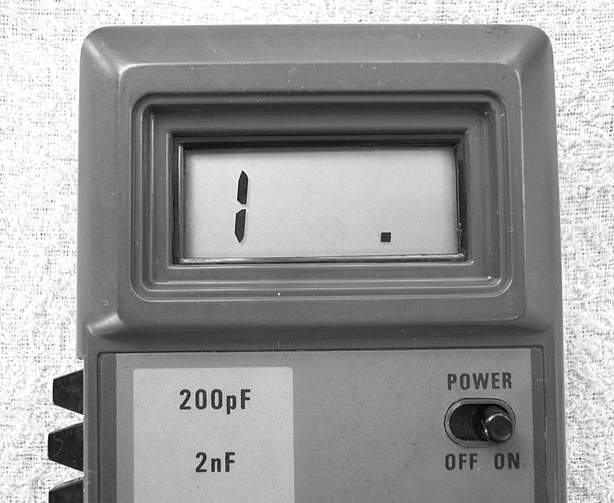

[18] 当显示屏显示数为“1 . ”时，如图18所示，表示显示溢出，说明所选挡位偏小，应换用较大的挡位再进行测量。
（莫恩）
