带前置放大器的电容式话筒
电容式话筒内部装有一个结型场效应管作阻抗变换，新型电容式话筒是将结型场效应管及前置放大器同时做在话筒内，使话筒具有更好的性能。这种前置放大器就是MAX9810。
器件的特点：工作电压2.3V～5.5V；电源变动抑制率高达82dB；有三种增益供选择：MAX9810A：24dB、MAX9810B：27dB、MAX9810C：30dB；内部有偏置电压；工作电流低，为670μA；输出幅值近电源电压；在过载时无输出相位反转；4焊球管芯式封装（倒装片）4UCSP-4，1.02mm×1.02mm（比JFET尺寸还小）；工作温度：-40℃～ +85℃。
该话筒适用于手机、笔记本式电脑、PDA及便携式音频设备等。

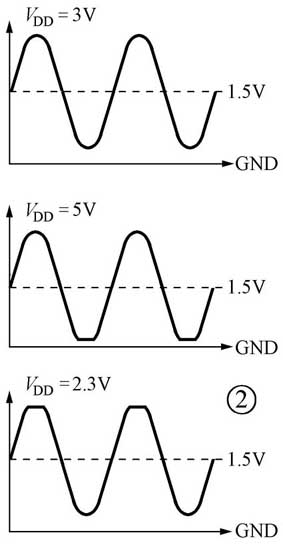

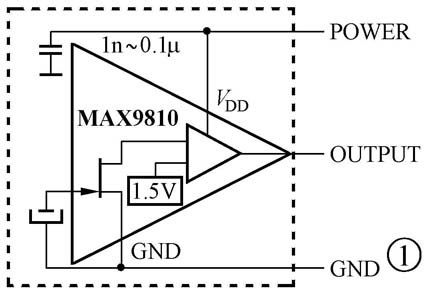

话筒电路如图1所示。内部偏置为1.5V，所以V\(_{DD}\)=3V时，输出不削顶、对称的波形可接近电源幅值；若V\(_{DD}\)=5V或2.3V时，输入信号过大时，可能产生下削顶或上削顶，使失真加大，如图2所示。
单声/立体声音频功放LM4913
LM4913是一种单声/立体声音频功率放大器。主要特点：BTL连接时：在V\(_{DD}\)=3V、THD=1％、R\(_{L}\)=4Ω时，输出功率660mW；V\(_{DD}\)=5V，THD=0.3％、R\(_{L}\)=4Ω时，输出功率2W。单端立体声连接时：V\(_{DD}\)=3V、R\(_{L}\)=32Ω、THD=0.1％，典型输出33mW；V\(_{DD}\)=5V、R\(_{L}\)=32Ω、THD=0.1％，典型输出90mW；有省电关闭控制（低电平有效），在关闭时耗电1μA；电源变动抑制率（在f=1kHz、V\(_{DD}\)在2.9～5.1V间），接成BTL时典型值52dB，单端立体声典型值62dB；有抑制开关机“喀啦”及“嘭”声电路；有过热保护电路；工作电压2.5～5.5V；单位增益稳定（由外部电阻设定）；10管脚TSSOP封装；工作温度-40℃～+85℃。该功放主要应用于PDA、手机、便携式电子产品等。

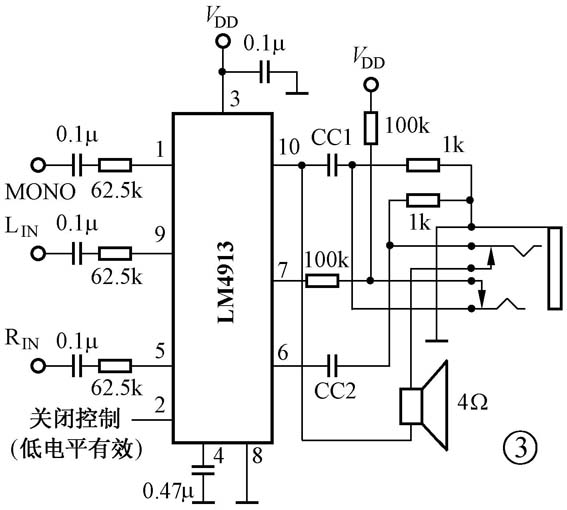

典型应用电路如图3所示。MONO（①脚）为单音输入，LIN、RIN为立体声左、右通道输入（⑤、⑨脚）。CC1及CC2是左、右通道输出耦合电容器，它与最低输入频率fc有关：
CC1（CC2）=1/（2πfCR\(_{L}\)）
式中R\(_{L}\)为负载电阻。
.47μF为偏置电压旁路电容。器件内已集成了反馈电阻Rf=62.5kΩ，当输入电阻为62.5kΩ时，其增益为1。
高压线性稳压器MAX5023/5024
MAX5023/5024是两种可输入高达65V的线性稳压器。输入电压+6.5～+65V；输出电流150mA；静态电流60μA；有电池反接保护，反压可达-60V；输出电压有工厂设定的+3.3V、5V（MAX5023）或由外接分压电阻设定输出电压（MAX5024）；有过热保护及短路保护；集成有微处理器（μP）复位电路；MAX5023有看门狗定时器（1.6s）；有EN端及HOLD端来控制输出；8管脚SO封装；工作温度-40℃～+125℃。
主要用于汽车、工业控制、火灾烟雾报警、通信/网络及家庭安全保护系统等。

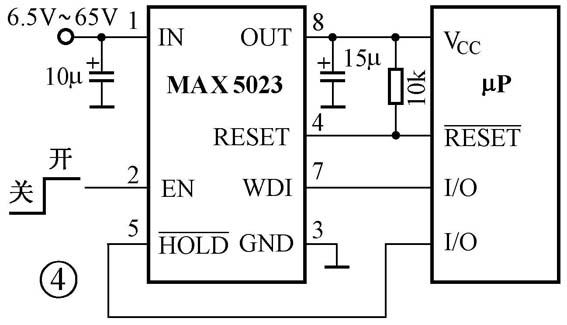

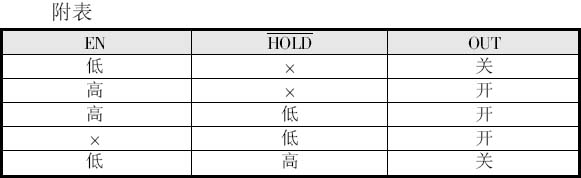

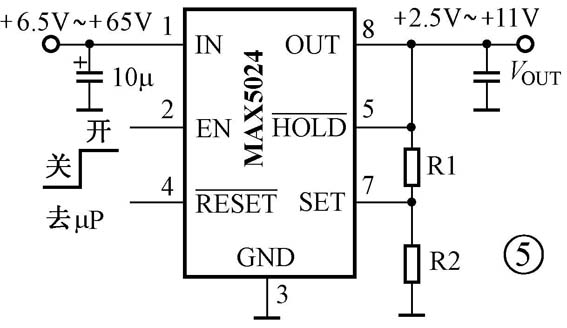

MAX5023的应用示于图4。WDI为看门狗定时器输入端。EN与HOLD对输出OUT的控制如附表所示。MAX5024的应用示于图5。
输出电压VOUT的值为+2.5～+11V，与外接电阻R1、R2的关系为：
VOUT=1.248V×
（1+R1/R2）
式中1.248V为内部基准电压。R2为1kΩ～500kΩ，再由VOUT的设计值算出R1。

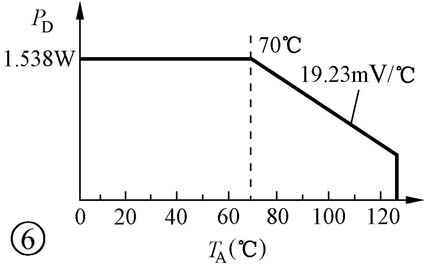

必须注意，在高电压输入时器件的功耗不得超过1.538W（不超过70℃）。温度特性如图6所示。
编者注：以上几种元器件的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。
