BA×××系列五端稳压器是ROHM（罗姆）公司生产的新型多端稳压器，该系列稳压器主要输出电压有3.3V、5V、9V等几种规格，BA后面的数字代表输出电压，具体型号与输出电压对照表如表1所示。

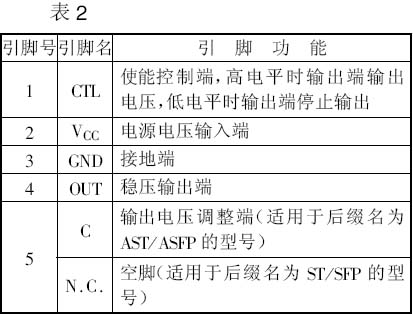

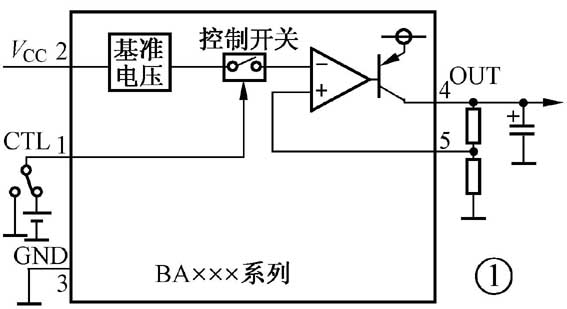

BA×××系列五端稳压器内部电路框图如图1所示。各引脚功能如表2所示。

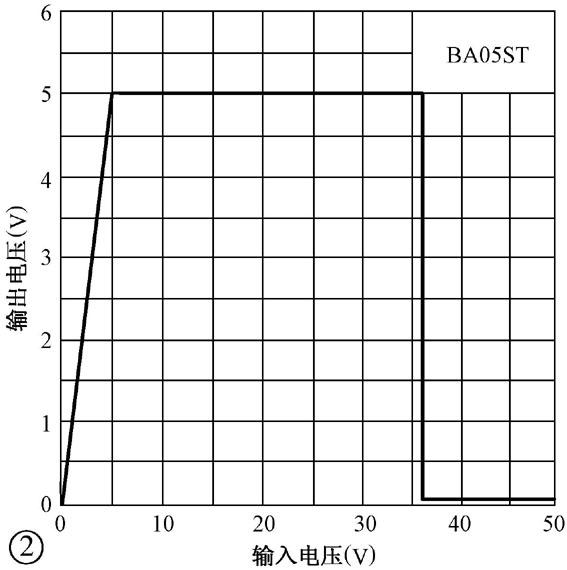

BA×××系列五端稳压器内部有过热保护电路，当温度超过常温25℃时，输出功率开始随着温度的升高而下降，当温度超过125℃时，输出电压下降为0；还有过压保护电路，当输入端电压超过限定值时，输出端输出电压下降为0，如图2所示。
该系列稳压器①脚为控制端，当该脚接高电平时，稳压器输出端④脚输出正常的5V电压，当该脚接低电平时，输出端④脚停止输出。编者注：BA×××系列五端稳压器的详细资料见本期配刊光盘“本期元器件资料”文件夹。
（赵菲）
