十米波渔竿天线的制作

笔者近日自制一根十米波渔竿天线，效果不错，特写出来供大家参考。

购买3m左右长渔竿一根（注意：一定要买玻璃钢的，碳素的不能用！），去掉梢头上的两节细头，保留2m长。或者利用电工穿电线的直径30mm左右的PVC管也可。

用1 mm2的硬铜电线3.3m，密绕在渔竿中部，约30cm宽作为加感线圈。再用4 mm2的单股铜电线，渔竿下部用1.5m单股铜电线。渔竿上部用1.5m单股铜电线均匀绕在渔竿上。

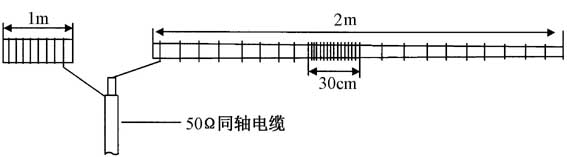

用长10m粗2.5 mm2的硬铜电线密绕在直径40mm的PVC管上作为接地端，渔竿天线绕制方法见附图。

用角铁焊制一个安装架，样式及尺寸参考《无线电》杂志2003年第2期第47页，用冲击钻打穿阳台外壁，把铁架用长螺栓固定在阳台外面，将渔竿天线固定在安装架上。

进行天线调整，首先应该准备一台频率连续可调的发射机，进行调频发射。功率调到5W，在29MHz观察驻波找到驻波最小点。如高于29MHz很多时驻波最小，说明天线加感线圈电感小了，可加绕几匝。如低于29MHz很多时驻波最小，说明天线加感线圈电感大了，可把天线加感线圈减几匝，使天线在29MHz驻波小于1.2即可。如驻波调不下来，可调整PVC管上接地线圈匝数，或尝试接地。

这根渔竿天线在28～30MHz之间驻波小于1.3，笔者把它架在4楼阳台上，用它和广东、云南等地HAM成功做了QSO，效果十分理想。

（王泽民）
