三、RADIATION项的操作
1. 启动发射机
通俗地讲，该项操作就是对发射机电路进行检测的操作。从图8的左下角的文字可以看到——Radiation with max TX power。它需要利用频谱分析仪、示波器等设备来对发射机电路进行检查。
该项操作能让整个发射机电路启动，并固定在某一个具体的信道上，不能进行随意调整。电路的状态是确定的，电路中信号的频率也是确定的。
当RADIATION项为黑底白字时，按下回车键，本项目的操作开始启动。

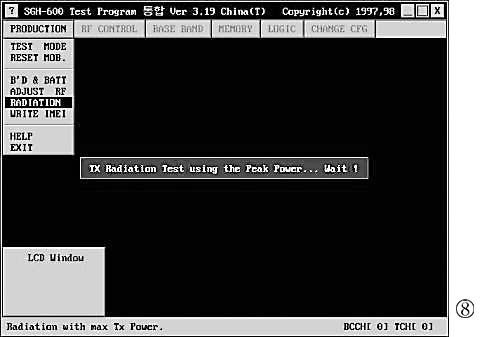

首先，会出现图8所示的提示，说明软件正在启动发射机，并设置发射机在峰值功率上，请等待。
当电脑屏幕出现图9所示的信息时，发射机已被启动，发射机输出功率处于最大值，并将发射机设置在GSM80信道。
这时，若用频谱分析仪检查发射机输出的射频信号，应将频谱分析仪的中心频率设置在GSM80信道的发射机信号频点上（这时的发射机信号频率是906MHz）。
2. 使用该项操作的技巧
由于绝大多数维修人员没有综合测试仪和GBIP卡，本软件不能对接收机电路进行有效的测试。所以，检查三星600的接收机故障时，还需要在待机状态下进行——特别是在开机30s内进行。
若手机不能打电话，但手机有信号指示条，则RXVCO电路肯定工作正常。
若手机不能打电话，但手机也无信号指示条，则可按如下步骤进行操作，在1分钟内可确定RXVCO电路是否工作或工作正常。
● 连接好故障机与PC机（无须将故障机拆开）。
● 启动软件。
● 将频谱分析仪的扫频宽度设置为2MHz；中心频率设置为906MHz，并将频谱分析仪的射频探头放在故障机处（只需放在故障机旁即可）。
● 选中RADIATION项，按下回车键。
● 观察频谱分析仪。
@ 对观察结果进行分析
● 若频谱分析仪上的信号频谱的最顶点位于频谱分析仪的垂直中心线上（见图10），说明RXVCO电路工作正常。
● 若频谱分析仪的显示屏上有发射信号频谱，但信号频谱的最顶点没有位于频谱分析仪的垂直中心线上。说明RXVCO电路在工作，但频率合成电路有问题。应检查13MHz的参考振荡电路，检查PLL电路，检查RXVCO电路，进行软件处理等。
● 若频谱分析仪的显示屏上看不到发射信号频谱，基本上说明RXVCO电路没有工作。应检查RXVCO电路的工作电源、电路元件，检查PLL芯片等。
● 若在频谱分析仪的显示屏上能看到准确的发射信号频谱，不但说明RXV-CO电路工作正常，还说明发射机电路也工作正常。这时，应考虑检查接收机电路。
● 连接好故障机与PC机（无须将故障机拆开）。
● 启动软件。
● 将1GHz的频谱分析仪的扫频宽度设置为1MHz；中心频率设置为176MHz。将1GHz的频率扩展器与频谱分析仪连接好，并将频谱分析仪的电场探头连接到频率扩展器的输入端口。
● 选中RADIATION项，按下回车键。
● 在距故障机很近的地方移动电场探头，观察频谱分析仪。这时的RXVCO信号频谱如图11所示。
@ 对观察结果进行分析
● 若频谱分析仪的显示屏上能看到信号频谱，且信号频谱的最顶点在频谱分析仪显示屏的垂直中心线上，则说明RXVCO电路工作正常。
● 若在频谱分析仪上不能看到信号频谱，说明RXVCO电路没有工作，应检查RXVCO电路。
● 但是，第二种检查方法有一个缺陷——当确定RXVCO电路工作正常后，还很难确定接收机与发射机是否工作正常，所以，第二种方法最好是对第一种方法的辅助检查。当通过第一种方法检查判断发现无发射射频信号时，再用第二种方法予以确定。
● 若有RXVCO信号，说明故障肯定在发射机；若没有RXVCO信号，则故障肯定在RXVCO电路。
若确定故障在接收机，则可按如下的步骤对三星SGH600手机的接收机电路进行检修：
1. 利用射频信号源输出一个947MHz、-30dBm的射频信号，用射频电缆连接到故障机的天线上。
2. 手机开机后，用示波器首先在I/Q滤波器电路U411的⑦脚和检测RX-I/Q信号（其测试点如图12所示）。正常情况下，在开机30s内应能在示波器上看到有一条光带出现（若不使用射频信号源，则不可能在示波器上看到光带。虽然在示波器上也可以看到RXI/Q信号，但很难识别。所以，在一般的维修工作条件下，最好能使用射频信号源），若RXI/Q信号正常，说明故障在接收机的逻辑音频电路。应注意检查中央处理单元U408电路，检查U405电路，或进行软件处理。
3. 若用示波器在U411的⑦脚、检测不到RXI/Q信号，或RXI/Q信号不正常，则故障在接收机的射频电路。可先用频谱分析仪来检查电路，以快速确定故障的部位。
4. 首先将频谱分析仪的中心频率设置在45MHz，将频谱分析仪的探头放在电感L201、L202处（或放在中频模块的处，其测试点如图13、14 所示），开机。在开机30s内注意观察频谱分析仪，正常情况下应能看到45MHz的接收第二中频信号。
5.若在第4步检查时发现有45MHz的中频信号，用示波器检查中频模块U102的输出的RXI/Q信号是否正常，若不正常，检查U102模块电路；若正常，检查电子开关U418电路，检查U411电路。
6.若在第4步检查时发现没有45MHz的中频信号，可将频谱分析仪的中心频率设置为225MHz。将频谱分析仪的射频探头放在中频滤波器的输出端口（其测试点如图15所示），检查看225MHz的接收第一中频信号是否正常，正常情况下，会看到一个幅度在-30dBm左右的225MHz中频信号。
7.若在第6步检查时发现没有225MHz的中频信号，可按第8步的方法继续检查电路；若在第6步检查时发现有225MHz的中频信号，可按第9步的方法继续检查电路。
8. 若检查发现没有225MHz的接收第一中频信号，利用前面所述的第二种检查方法来确定RXCVO电路是否工作正常。若RXVCO电路工作正常，说明故障在U102模块中的混频电路，或在U102的电源电路。若RXVCO电路工作不正常，直接检查RXVCO电路即可。
9. 若检查发现有225MHz的接收第一中频信号，说明故障在接收机的第二混频电路或在中频VCO电路。但若在手机未拆机前已进行过第一种方法的检查，检查时发射射频信号很正常，则说明中频VCO电路是正常的，应检查接收机的第二混频电路，也就是检查U102电路。否则应检查540MHz的中频VCO电路。
10.确定了故障部位后，应注意检查相关电路的元件和电路的工作电源；检查相关电路中的印制线路。
若确定接收机正常，故障在发射机，则可按如下所述的步骤对三星SGH600手机的发射机电路进行检修：
我们在进行此类故障检修时，可以不必检查RXVCO电路和IFVCO电路。但应注意检查它们与发射变换和发射I/Q调制电路之间通路是否良好。
1.利用测试连接设备将故障机与PC机连接好。启动测试软件，启动发射机电路。

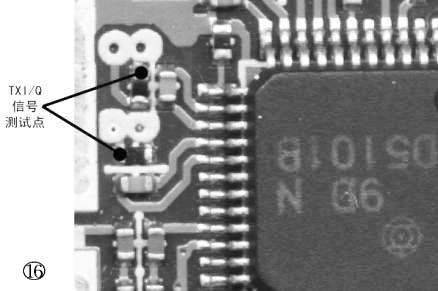

2.用示波器在电阻R123、R126处检查发射机的I/Q信号，其测试点如图16所示。若不能检查到TXI/Q信号，应注意检查U408、U405电路。
3.若用示波器能检测到TXI/Q信号，则说明故障在发射机的射频电路。

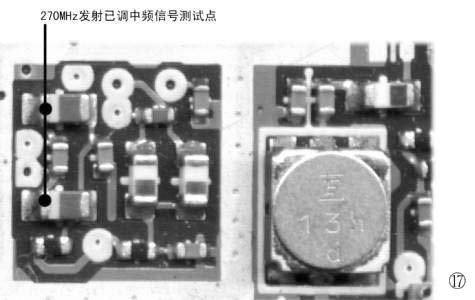

4.首先将频谱分析仪的中心频率设置为270MHz，将频谱分析仪的射频探头放在电感L200、L203处，检查发射I/Q调制器输出的发射已调中频信号是否正常。其测试点如图17所示，270MHz的发射已调中频信号频谱如图18所示。
5.若不能检查到270MHz的发射已调中频信号，说明故障在U102电路。应检查U102的⑦脚的TX-EN信号，检查U102电路。
6.若能检查到270MHz的发射已调中频信号，用示波器检查U102的电压，正常情况下应是2.1 Vp-p，如图19所示。若U102的无电压，则更换U102模块。若U102的有电压，但不正常，应检查TXVCO的工作电源；检查U102的⑩脚所连接的电路元件，检查更换TXVCO组件，或检查更换U102模块。
7.若U102的电压正常，那么，用频谱分析仪检查C147处就应能检测到906MHz的发射射频信号。这时，就应检查整个功率放大电路。
8.检查功率放大电路时应注意，除了检查功率放大电路本身外，还应注意检查功率放大器的控制电路——U203电路。如此，就可以很快地解决发射机的故障。
在检查完发射机后，在图8所示的画面直接按回车键，可以出现如图20所示的提示。这时，整个发射机就被关闭了。
注意，上面介绍的启动发射机的操作一般只适合于发射机完全无信号输出的故障。
（钟云）
