前两期，笔者为您介绍了手机维修软件的一些基本知识，从本期开始，本系列文章将通过对具体软件的使用介绍，让读者进一步掌握用软件来修手机的方法。本文要介绍的软件可对A100、A188、A308、A300、A408、A400、M100、M188等手机进行串号（IMEI）更改，解话机锁、网络锁，进行射频电路控制、调节等，这里主要讲述它在射频故障维修方面的运用。
一、软件启动
本软件无须安装，将相应目录下的文件全部拷贝到硬盘上即可。
● 用鼠标双击《A188imei》目录下的6图标，软件就开始启动。

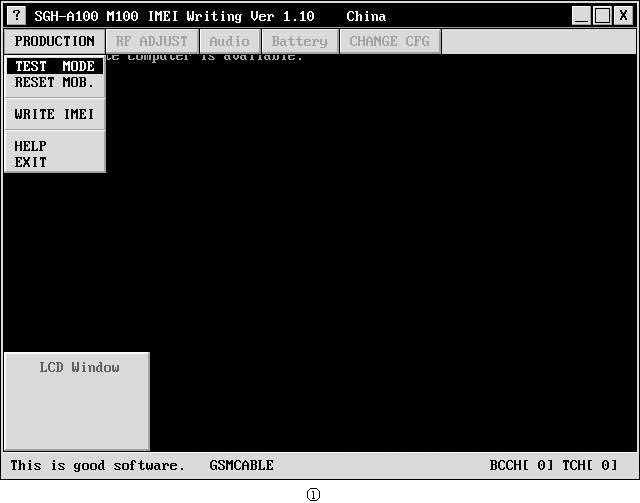

● 软件启动后，会出现一些选择项目。在这些选择项目的操作上，参照上期第45页介绍SGH600维修软件启动的操作进行。直到出现图1所示的画面，就进入了A188维修软件的正式控制窗口。

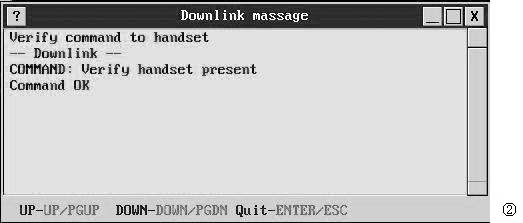

● 进入图1所示的画面后，在TEST MODE项按回车键，以确认软件通讯是否正常。正常情况下，会出现图2所示的画面。在图2所示的画面中，一定要看到Command OK才是正常的。再按回车键，图2的消息框消失，可以开始利用软件对故障机进行测试了。

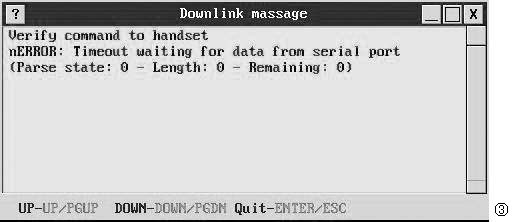

● 若通讯不正常，则出现图3所示的画面。需检查设备连接是否良好；检查故障机的接口线路。有时候也不妨重新启动一下电脑，或重新连接一下故障机与接口盒。
● 提醒注意：
由于有大量的英文版的A100被人为地更改成“A188”手机，若用数据线连接手机后手机出现棋盘状的显示，必须先将手机改回英文，否则，软件不能对故障机实行控制。
二、射频故障维修时的初始操作

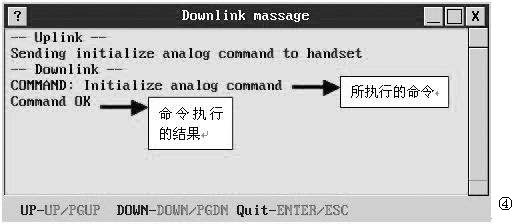

首先，通过左右箭头符号按键选择维修软件主菜单中的RF ADJUST，并使其下拉菜单中的第一项Initialize analog为选中状态，按回车键，使手机进入初始化状态。正常情况下，会出现图4所示的消息窗口。再按回车键或空格键时，该窗口消失。
这一步的操作非常重要，不论所需要检测的故障是接收机故障还是发射机故障，都应进行该项目的操作，否则，软件可能控制不了故障机。
若在RF ADJUST项目按下回车键后，在弹出来的消息窗口中看不到Command OK，应检查故障机与PC机之间的连接是否有问题。
其实，在进行这一步操作后，频率合成电路就被启动了。但是，其工作状态还不确定。
注意：在每一个项目操作后，都可能出现一个图4所示的消息框。
操作的第二步是查验故障机射频电路所工作的状态。
对于故障机维修来说，最重要的是通过该项目来查看射频电路所处的工作信道，查看发射机功率放大电路所处的功率级别。

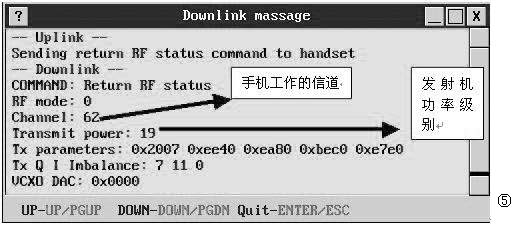

选择图6中的Read current RF status项目，按回车键，以读取射频电路当前的状态。这时，会出现图5所示的消息窗口。
其中：Channel：62所反映的是射频电路当前的工作信道。了解电路所处的信道后，在进行维修操作时，就无需再进行信道设置，只需将电路中的信号频率等参数与所查看到的信道相对应即可。比如，Channel：62是说明手机处于GSM62信道，这时的接收机射频信号是947.4MHz，发射机射频信号频率是902MHz。相应的，设置射频信号源的输出信号频率就应该是947.4MHz，设置频谱分析仪检测RXVCO时的中心频率应该是947.4MHz+接收机中频信号的频率。
而Transmit power：19所表明的则是发射机的功率级别。
三、接收机故障检修时的操作
1.维修软件方面的操作
操作时，按以下所述步骤进行：
● 检修无接收故障时，软件启动后，按电脑键盘上的箭头按键，到RF ADJUST主项目，选择其中的Initialize analog项按回车键，即可启动整个接收机（参照射频故障维修操作的第一步）。
● 然后可参照射频故障维修操作的第二步了解射频电路的工作信道。软件的初始信道通常都是在GSM62信道。这对于我们进行信号频率换算时有所不便，可通过设置信道操作来改变射频电路的工作信道。
● 在主项目RF ADJUST中选中Set channel并按下回车键，会出现一个输入窗口，如图6所示，提示输入信道号码。这个信道号码必须是4位数字，输入了数字后，按回车键即可。
假若是检修故障机的GSM通道，一般可输入“0060”，将故障机设置在GSM的60信道。GSM60信道时，接收机信号频率是947MHz，而发射机信号频率是902MHz。
假若是检修故障机的DCS通道，一般可输入“0700”，将故障机设置在DCS的700信道。DCS700信道时，接收机信号频率是1842.8MHz，而发射机信号频率是1747.8MHz。
2.测试设备方面的配合
● 设置信号源
根据软件的操作，设置信号输出的射频信号为947MHz。若故障是无接收的故障，设置信号输出在-30dBm以上；若故障是接收差的故障，设置信号输出在-55dBm以下。
● 设置示波器
设置示波器为1V、1ms挡；输入为直流输入。
● 设置频谱分析仪
设置频谱分析仪的扫频宽度为1MHz。
检测接收第一中频信号时，设置频谱分析仪的中心频率为400MHz。
检测接收第二中频信号时，设置频谱分析仪的中心频率为14.6MHz。
检测接收机的第一本机振荡信号时，设置频谱分析仪的中心频率为1347MHz。
检测接收机的第二本机振荡信号时，设置频谱分析仪的中心频率为770.8MHz。
四、发射机故障检修时的操作
1.维修软件方面的操作
操作时，先按接收机故障检修时的步骤进行，然后再进行如下操作。
● 在主项目RF ADJUST中选Initialize analog项，按回车键，出现图7所示的画面。
● 若发射机处于工作状态（不论时连续工作状态，还是脉冲工作状态）在图7所示的输入窗口中输入数字“0”并按回车键时，发射机停止工作。
● 若在图7所示的输入窗口中输入数字“1”并按回车键时，发射机开始工作，并工作在连续工作模式下。这时，可用频率计来检测发射机电路中的射频信号。相对于其他的手机维修软件来说，这是一个非常好的功能。但值得注意的是，该操作最好只运用于需检查发射机信号频率是否准确时。当发射机处于连续工作状态时，发射机电流比较大，比较容易导致其他问题的产生。
● 若在图7的输入窗口中输入数字“3”并按回车键时，发射机也是被启动并工作在连续工作状态下。但相对于输入“1”时的发射机信号是反相状态。对于一般的维修人员来说，输入“1”与输入“3”来启动发射机没有什么差别。
● 若在图7的输入窗口中输入数字“2”或输入数字“4”并按回车键，则发射机启动并工作在脉冲工作状态下。一般情况下，建议输入数字“2”来启动发射机。在这种状态下检测发射机会更准确一些。这时，可用频谱分析仪和示波器对整个发射机进行检测。
● 在图7所示的窗口状态下输入1位数并按回车键，软件开始执行对故障机发射的控制。这时若出现图8所示的消息窗口，说明维修软件已对故障机的发射机电路完成控制。否则，应重新启动软件或重新连接故障机进行再一次的软件操作。
● 在检修发射机功率放大电路的故障及发射机信号参数故障时，启动发射机电路后，最好对故障机的发射功率级另作一些必要的调节，将故障机的发射机功率设置在最小的功率级别上，以便于检测，并防止扩大发射机故障。
● 操作时，选择主项目RF ADJUST中的Set transmit power项目。在该项目按下回车键时，会出现一个输入窗口Set transmit power，提示输入发射机的功率级别。
一般设置故障机的发射机电路工作在GSM的19功率级别比较好。在窗口状态下输入功率级别数，按下回车键，输入窗口消失，出现图9所示的消息框。当看到Command OK时，说明功率级别设置成功。这时，可开始对发射机电路进行检测了。
当发射机故障检测完毕后，可通过Initialize analog操作来结束发射机的工作；也可通过在Set transmit mode项目中输入数字“0”来停止发射机的工作。
2.测试设备方面的配合
● 设置示波器
设置示波器为1V、1ms挡；输入为直流输入。
● 设置频谱分析仪
设置频谱分析仪的扫频宽度为0.5MHz。
检测GSM发射射频信号时，设置频谱分析仪的中心频率为902MHz。
检测GSM发射中频VCO信号时，设置频谱分析仪的中心频率为746MHz。
检测GSM发射已调中频信号时，设置频谱分析仪的中心频率为373MHz。
检测DCS发射射频信号时，设置频谱分析仪的中心频率为1747.8MHz。
检测DCS发射中频VCO信号时，设置频谱分析仪的中心频率为720MHz。
检测DCS发射已调中频信号时，设置频谱分析仪的中心频率为360MHz。
（张兴伟）
