制作AT89C51单片机实验电路板（下）

1.材料清单

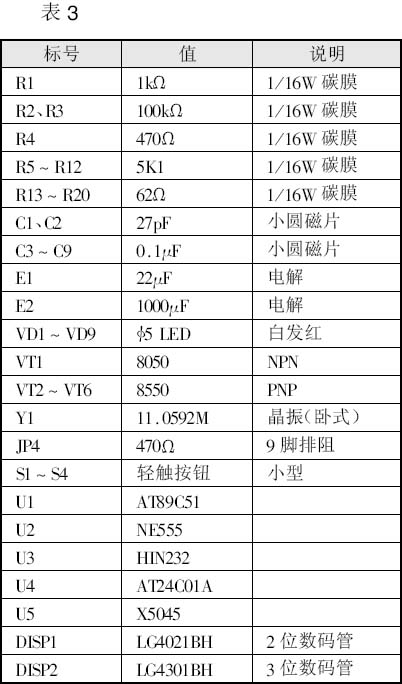

表3给出了所用实验材料的清单，有关材料的详细情况在下面的制作中介绍。

2.制作

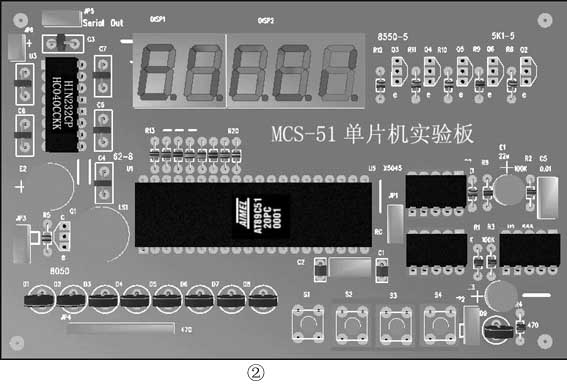

图2是用Protel生成的三维安装图（略作修改），虽不逼真，但也可以指导大家进行安装。

元件基本上都是常规元件，在电子市场不难购买到，其中电阻均使用1/16W，以便卧式安装，电容是普通的；集成电路全部使用插座，除U1外，各插座可以购买普通插座，U1最好是使用一种质量较好的圆孔型插座，这种插座价格较高，但多次拔插也不易损坏。有些读者喜欢在插座上安装一个快速插座——编程器上使用的带手柄的那种，便于快速拔插元件，这里元件的安排特意满足了这样的要求，不会碍事。元件中可能稍难购买的是两个数码管，市场上常见的是共阴型，共阳型可能会断货，但作者认为在89C51类单片机的应用中，共阳型数码管更有优势，尤其当数码管数量不很多时，驱动方便，价格低廉，所以坚持采用了这种设计。

该实验电路板由于是纯数字制作，因此非常简单。

焊接用的电烙铁以30W左右的外热式为宜，烙铁头最好是尖的。首先将板上的11根跳线全部焊好，然后装上全部电阻，注意全部卧装，焊好，然后依次焊接全部集成电路插座、晶振、数码管、排电阻、磁片电容、蜂鸣器、三极管、轻触按钮、发光二极管、电解电容，最后将各接插件安装好。安装时注意以下几个问题：第一是集成电路的缺口，与丝印层一致；第二是排电阻的安装，排电阻有点的一端是公共端；第三是三极管的安装，市面上常见的塑封型8050和8550引脚的判断方法是将三极管的扁平面向自己，引脚在下，从左到右依次是e、b、c，在丝印层图上已标e的位置；第四是按钮的安装，按钮的外形看起来是四方的，但是其引脚之间的距离并不是相同，这一点从图2中很容易看出，只有这样安装才是正确的；第五是发光二极管的安装，比较讲究，不能落底安装，这样在焊接时易损坏发光管，也不美观。在发光管的引脚上有被压扁的扁平部分，安装时即插到该位置，将9只发光管全部插好，翻过来后先用少许焊锡点焊一只引脚，然后翻回到元件面，适当整形发光二极管，使相邻的8只发光管高度一致，排列在一条线上，另一只发光二极管位置不偏，翻回印板面，焊好另一只引脚，再次翻过来查看。如果仍有位置不妥当的，适当调整，完全调整好后，再将第一次焊的引脚全部重焊一遍。

3.测试

安装完成后，仔细观察线路板，清除可能存在的错误，不要插入任何一块集成电路，首先用万用表测试一下电源两端有没有短路现象，如果没有，就可以进行通电测试。按正确的极性接入5V电源，用万用表10V挡测量各集成电路的电源端是否有5V电压，如果有5V电压，那么断电插入U2（即555集成电路），再次通电，应该可以看到VD9大致以1Hz的频率闪烁发光。将下面的这段测试程序写入单片机芯片，电路板断电后插入单片机芯片，注意JP1上的跳线位置必须在标有RC的两个端子上。通电后如果看到8个LED呈流水灯状态，说明单片机与LED安装都正确。

如果灯不亮，说明单片机工作不正常或者LED的安装有错误，大体有这样的几种情况：

1.振荡电路未起振 使用万用表分别测和的对地电压，如果两者的电压差在2V左右，说明振荡正常，否则是未起振，检测电容C1、C2和晶振是否损坏，安装是否正确，也可能是单片机振荡电路损坏（极少见）。

2.复位电路未能正确工作 使用万用表测⑨脚，如果是低电平，说明正常工作时复位端电平正确，否则查E1、R1、JP1和相关连接。可以再测一测复位电路工作是否正常，用一根电线，一端接在单片机的⑨脚（RST脚），另一端与正电源端短接，然后撤去电线。如果电路工作正常，说明复位电路工作不正常，查E1、R1、JP1和相关连接。

3.如果以上两处均正确，可能是发光二极管的正负极安装错误导致不能发光，可用电线短接P1端各引脚与地，看发光管是否发光，如果不发光，就是发光管装反了。

确认单片机工作正常以后，可以对数码管进行测试，以下给出了用于数码管测试的源程序，该程序将在数码管上流动显示0～9。

（华旭东）
