故障现象：光栅很暗，仅在暗处可隐约看见有图像，无OSD显示。
分析与检修：由光栅暗及无OSD显示分析，故障源可能是亮度与对比度调整及OSD锁定问题。因此先从调整着手：按下菜单按钮5秒钟以上来解开对OSD的锁定，直接按下退出按钮5秒钟来返回工厂设定状态，但都无效果，所以判断为电路硬件故障。

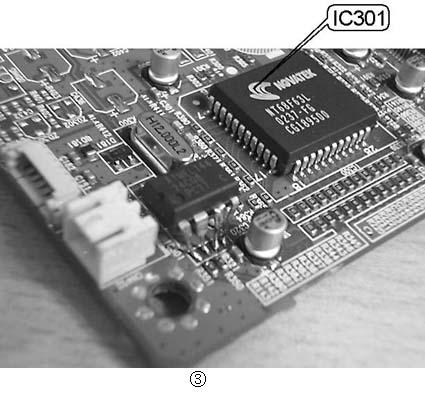

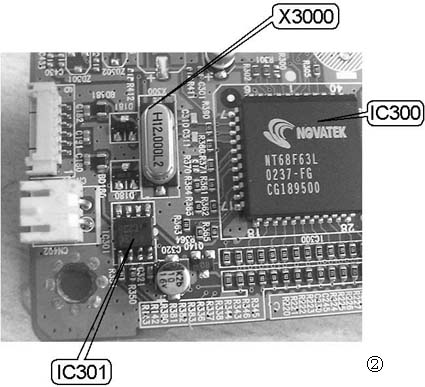

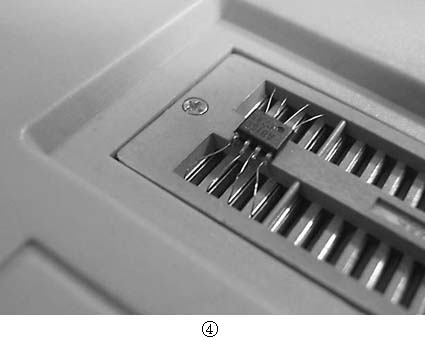

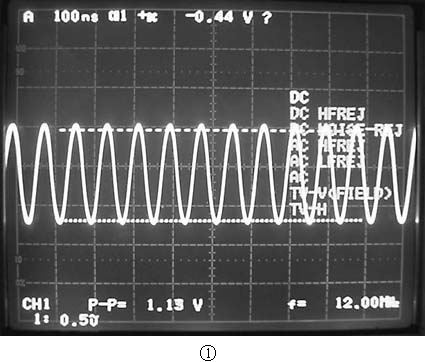

由于虽光栅暗但有图像却同时无OSD显示，所以先排除显示组件的问题，于是先从电源供电检查入手。分别检测IC110输出5V、IC150输出2.5V、 IC160输出2.5V及Q132各脚电压，结果均正常。再分别按面板各键均无反应，据此怀疑键盘电路可能存在漏电或CPU电路工作异常。测试键盘及其相关电路并无漏电；再检查IC300（CPU）其外围电路，先按常规测IC300⑤脚，VCC=5V，测X300=12MHz（见图1），测X200=14.318MHz，均正常，这样只有IC300或IC301问题了。IC300为CPU，损坏可能很少，于是先从IC301入手，IC301是EEPROM，它会由外界干扰等不定因素出现数据改变导致出现各种故障，但由于采用了型号为A81SD的贴片IC（见图2），很难找到，于是用一块空白常用的24C08， 把①、②、③、④、⑦脚连起来，再用⑤、⑥、⑦、⑧脚直接焊入IC301（见图3）位置，试机出现了菜单，各项调节功能也恢复正常，但亮度对比度调到最高也仍然不足，色彩也偏，这是典型的E2PROM数据问题，于是把IC301（A81SD）用铜丝加长引脚，插入编程器读数据（见图4），由于编程器不支持A81SD，于是就选24C08进行读写，能读出数据，备份后重新写入却出错，根据以往经验应该能正常读写，再把其数据写入常用的24C08，改接后焊入IC301位置，出现了送修时的故障，由此确认了此故障是E2PROM存储的数据异常引起的。用编程器从一台正常工作的三星151S彩显中读出其存储器数据，并写入24C08再试机，故障排除。
（刘先松）
