制作过音箱的朋友也许都有这样的体会：体积小的音箱其低频效果往往达不到预期的效果，那么能不能做到“鱼和熊掌”兼得，用较小的音箱箱体而获得较好的低频重放效果呢？采用迷宫式音箱也许是最简单的方法。本期介绍一款采用两个扬声器制作的二分频迷宫式音箱。
迷宫式音箱又称为曲径式音箱，箱体外形与倒相式音箱十分相似。这种音箱内部设置有一定数量的隔板，其目的是使扬声器背面的箱体成为声学导管。当声学导管的长度等于某一频率的1/2波长时，从导管开口辐射出来的声波相位正好与扬声器锥盆正面辐射的声波一致，使音箱的低频得到加强；当频率等于2 f时，该频率的波长恰好与声学导管的波长相等，这时从导管开口辐射出来的声波的相位与扬声器锥盆正面辐射的声波反相，导管开口辐射的声波叠加后使音箱的声压降低。只要我们使扬声器单元的谐振频率等于f，并且使迷宫式音箱的声学导管长度等于频率f的一半波长，就能有效地抑制扬声器单元的谐振峰，改善音箱的低频响应。虽然迷宫式音箱结构十分复杂，箱体的制作成本较高，但由于其可以拓宽音箱的低频响应，因此，目前还有很多品牌音箱采用这种方式制作。
扬声器选择
本款音箱所用扬声器均选用了惠威扬声器。中低音单元选用该厂生产的高档PP盆6.5英寸扬声器，型号为S6.5， S6.5扬声器采用Poly Propylene（P&P）云母碳化聚丙稀高强度振膜，配合高顺性高泡折环，高阻尼防尘帽，具有频率响应宽，瞬态响应好，音色圆润、细腻的特点。无涡流损耗Kapton音圈骨架和耐高温5N无氧铜线音圈，高性能大型铁氧体外磁结构，使其驱动力强，承受功率大。超长冲程线性位移设计，为低频低失真重放提供可靠的保证。

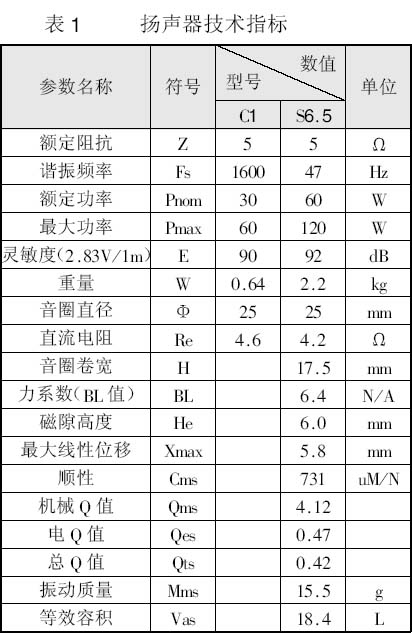

高音扬声器采用音色圆润的天然纤维球顶高音扬声器，型号为C1，它高音频响宽，不均匀度小，音色甜美自然，中频能量感好，是非常优异的高音单元。C1高音采用德国耐高温天然纤维高阻尼球顶振膜，频率响应平直，高频端可达20kHz以上，具有清晰度高，瞬态响应好，音色细腻、自然的特点。该扬声器采用高性能铁氧体磁路系统、三文治结构加塑料后罩，磁通密度高，灵敏度达90dB以上，其面板采用高强度高密度M.I.材料精密压铸而成，可抑制有害振动能量。它采用5N无氧铜线音圈、铝镁合金骨架及专业级美国液磁冷却，可承受大功率并输出高声压级。各扬声器技术指标如表1所示。
箱体制作

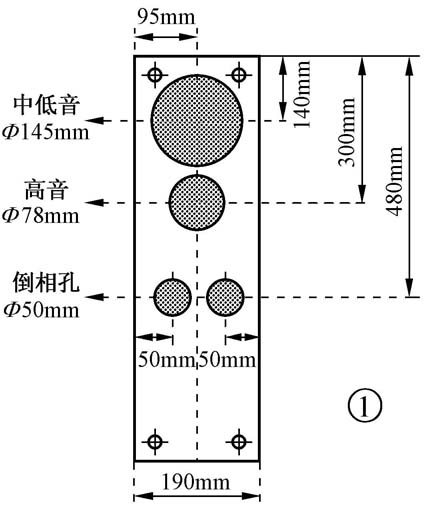

箱体尺寸分别为190mm（宽）×270mm（深）×650mm（高）。音箱箱体采用厚度为18mm的中密度板制作，左右两只音箱前面板尺寸以及扬声器排列均相同，如图1所示。侧面视图如图2所示。由于箱体内部采用了迷宫式设计，故该音箱没有采用倒相管，而是直接在音箱前面板上开了2个直径为50mm的倒相孔。
音箱箱体的连接采用了笔者以前介绍的三角铁连接方式（具体方法见本刊以前的文章介绍），内部的迷宫隔离板也采用三角铁进行连接，倾斜的隔板用普通木螺钉固定即可。将箱体制作好以后，要往箱体内部灌入适量的沥青，以确保箱体内部密不透风，然后趁着沥青还未干透的时机，再往箱体后壁填充一些厚度约为8mm海绵作为吸音棉。音箱外观的装饰视个人爱好而定。
分频器的制作

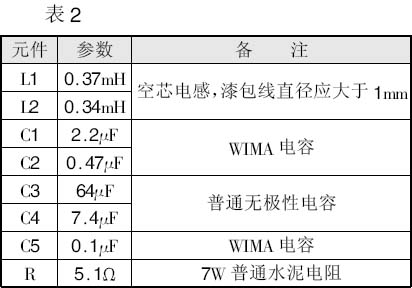

图3是该音箱分频器电路图，根据所用扬声器的特点，笔者将分频点选在4kHz（-12dB/oct）。由于低音扬声器音圈除了具有电阻外，还具有感抗，且电感的感抗随着音频频率的升高而增大，这就会导致扬声器的阻抗曲线中高频段阻抗随着频率的升高而增大（如图4所示），故在分频器电路中增加了电阻R、电容C3组成的阻容网络对低音扬声器在高频下的阻抗增加进行补偿，使低音扬声器的阻抗近似为纯电阻，改善功放电路的工作条件。该阻容网络的元器件参数计算较复杂，为了方便读者使用，笔者将其编制成一个计算机程序，使用时只需输入相关参数即可求出阻容元件参数。该程序可以在本刊网站下载或者在本期配刊光盘的“本期程序”→“高频阻抗补偿设计程序”文件夹中找到，双击“高频阻抗补偿设计程序.htm”文件即可运行该程序。程序界面如图5所示，输入“扬声器额定阻抗（Re）”以及“扬声器等效电感量（Le）”等参数后再点击“好了，开始计算”按钮，即可得出该补偿网络的元器件参数。由于C1、C2、C5对于高频信号的通路有很大的影响，故需要选择高品质的无极性电容，这里选择了红色的方块状WIMA电容。分频器所用元器件的参数如表2所示。
