扫描速度调制电路也是改善图像质量的重要电路，在许多大屏幕彩电中均有采用（如三洋A4机芯、松下M16机芯以及日立CTM2900、CTM3300型彩电等）。大家知道，传统改变亮度的方式是通过改变显像管阴极电压，这种方式的缺陷是，当亮度增大时，显像管的束电流也大，这时阳极高压、聚焦极电压会有所降低，从而导致散焦，使图像清晰度下降。另外，电子束水平扫描过程中，在调制电压不变的条件下，扫描速度恒定时亮度就恒定。若电子束扫描速度加快，轰击荧光屏的电子数目减少，亮度降低，反之升高，这样都会使图像质量劣化。
如果按照视频信号幅度的不同来控制电子束水平扫描速度，就可控制图像明暗程度，起到勾边作用而改善清晰度。图1是扫描速度调制电路组成框图，图2是扫描速度调制电路工作波形。

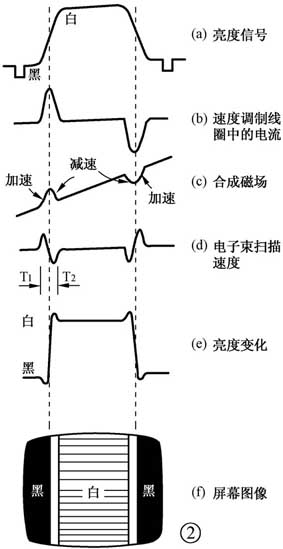

图2（a）表示加到扫描速度调制电路的亮度信号波形。图2（b）表示经微分电路后亮度信号变为正负相间的脉冲，且分别对应于亮度信号的上升沿和下降沿。此脉冲经整形放大电路提高幅度，由激励级和输出级提高功率后，再驱动位于显像管颈部的速度调制线圈（速度调制线圈中的电流波形同图2（b）。速度调制线圈中的脉冲电流产生的磁场与行偏转线圈中锯齿电流产生的磁场相迭加，得到如图2（c）所示的合成磁场波形。其中呈线性上升的部分是正常锯齿波扫描电流产生的磁场，它只能使电子束匀速扫描，正负脉冲电流产生的磁场的上升沿使电子束扫描加速，于是该处画面变黑。同理，正负脉冲电流产生的磁场的下降沿使电子束扫描减速，于是该处画面变白。由图2（a）亮度信号波形可看出，图2（c）中的加速区域正好对应于亮度信号中的黑电平，减速区域正好对应于亮度信号中的白电平。这样，就使得黑景更暗，亮景更白，其效果就像勾边电路一样，使图像黑白交界处变得十分鲜明，如图2（e）、（f）所示。
由上分析可知，速度扫描调制电路的实质是：行扫描偏转线圈中的锯齿波电流使电子束在水平方向匀速移动，而速度扫描线圈中的脉冲电流的上升沿（对应的是亮度信号中的黑电平，即图像的暗景）使电子束扫描加快，“光点”在显像管荧光粉表面经过的时间变短，该处图像亮度变暗；脉冲电流的下降沿（对应的是亮度信号中的白电平，即图像的亮景）使电子束扫描变慢，让“光点”经过荧光屏荧光粉表面的时间变长，于是该处图像亮度变大。这样，在图像由暗变亮或由亮变黑的地方，图像轮廓得到加强，清晰度明显提高。

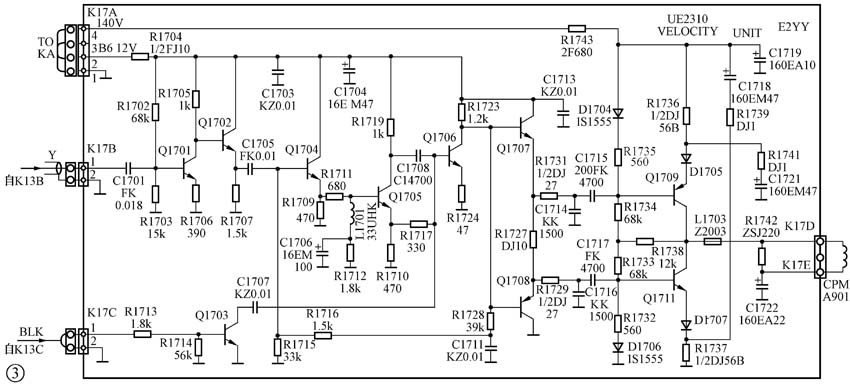

下面以三洋A4机芯彩电为例，具体分析扫描速度调制电路工作过程，电路图见图3。
亮色分离电路输出的正极性亮度信号经耦合电容C1701送至倒相放大管Q1701基极，经Q1701倒相放大、Q1702缓冲后送至Q1704基极。Q1704、R1711、L1701、Q1705、Q1706为微分、波形整形放大电路。Q1706集电极输出通过R1728、C1711组成的低通滤波电路，滤除交流成分，得到直流成分，再经R1716反馈至Q1704的基极，构成直流负反馈，以稳定微分、整形放大电路工作点，减小对后面由Q1707、Q1708构成的推动级的影响。R1711、L1701为微分网络，Q1705、Q1706为脉冲倒相放大级。Q1704发射极输出的亮度信号经R1711、L1701微分，将亮度信号的跳边沿变换成正、负相间脉冲，由Q1705、Q1706两级倒相放大，以提高信号幅度，然后由Q1706集电极输出，送往由Q1707、Q1708构成的激励级放大。由于Q1707、Q1708构成互补形式，直流偏压为零，故有“挖芯”降噪功能。即Q1706c极输出脉冲在±0.6V之间时，Q1707、Q1708不导通，这样就消除了微分及波形整形放大电路输出的小脉冲及噪波干扰，提高了图像质量。
Q1709、Q1711为互补无变压器式功率放大级。当Q1706集电极输出正脉冲时，Q1707、Q1711导通，Q1708、Q1709截止，即Q1707发射极输出，通过R1729、C1717给Q1711提供基极电流，此时电容C1722放电，电流通路为：C1722正极→调制线圈→Q1711→D1707→R1737→地，脉冲电流从下往上流过调制线圈。当Q1706集电极输出负脉冲时，Q1708、Q1709导通，Q1707、Q1711截止，此时Q1708发射极输出，通过R1731、C1715为Q1709提供基极电流。此时，+140V电源通过D1705→Q1709→调制线圈→C1722正极充电，脉冲电流从上往下流过调制线圈，从而使电子束扫描速度得到调制。由图3还可以看出，有屏幕显示字符的消隐脉冲加至Q1703管基极时，消隐脉冲使Q1703饱和导通，于是Q1706基极通过C1707、Q1703接地，Q1706停止工作，扫描调制线圈中无脉冲电流通过，以避免字符模糊不清。而在没有字符显示时，Q1703基极就没有消隐脉冲输入，Q1703截止，从而不影响扫描速度调制电路的工作。
