[1]晶体管毫伏表是一种测量微弱电信号的交流电压表，其外形如图1所示。它由毫伏表本身和测量探头线组成，具有测量范围宽、灵敏度高、体积小、性能稳定等特点。该表还标有分贝刻度，可以直接用作电平测量。

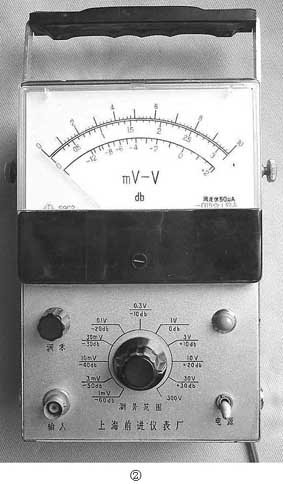

[2]JY-16型晶体管毫伏表正面安排如图2所示。上半部分为微安表头，用以指示测量结果；下半部分为操作面板，用以选择量程并控制测量的过程。整机上部有一个提把，便于携带。该表使用交流220V市电作电源。

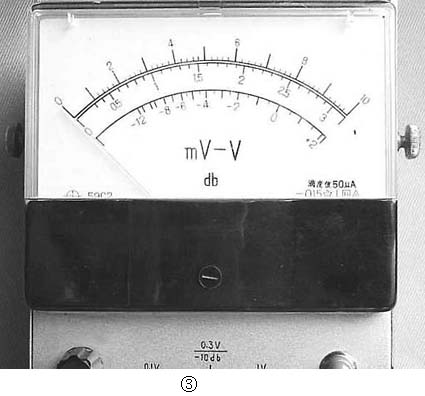

[3]表头下方正中间有一个机械调零器，用以校准表针的机械零位，如图3所示。使用时应注意，在未打开电源时，如表针没有准确指在刻度线的“0”位上（刻度线最左边），则需用小螺丝刀缓慢旋转表头机械调零器进行校准。

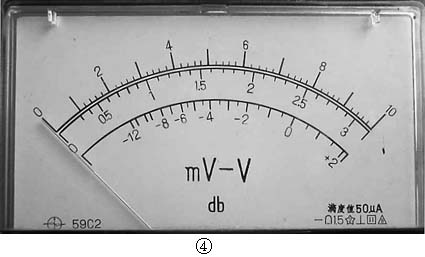

[4]表头标度盘上共有3条刻度线（见图4），从上往下依次是：10V挡刻度线、3V挡刻度线、dB刻度线。为保证一定的测量精度，刻度线最左边从“0”开始的一小部分起始段未标注刻度，使用中应避免使表针指示在该段。

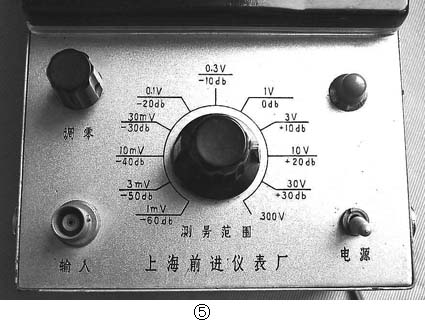

[5]操作面板如图5所示。面板中央为测量选择开关，左下角为测量探头线输入插孔（同轴双芯插孔），左上角为电路调零电位器，右下角为电源开关，右上角为电源指示灯。

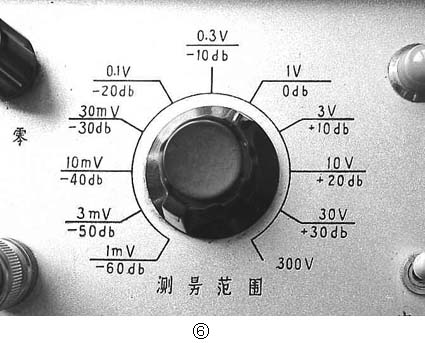

[6]该表可以测量100μV ～ 300V的交流电压，或 -72dB ～ +32dB的音频电平，共分为11个量程挡位，通过测量选择开关进行转换，如图6所示。各挡位按照“1、3、10、30、……”的规律排列。被测交流电压的频率范围为20Hz ～ 1MHz。

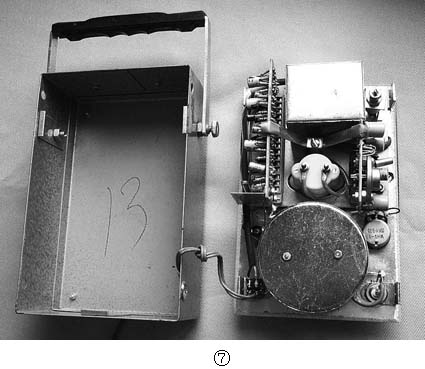

[7]图7为打开毫伏表后盖的情景。面板和后盖均为金属结构，构成一个完整的屏蔽外壳，以防外界电磁场对仪表的干扰。

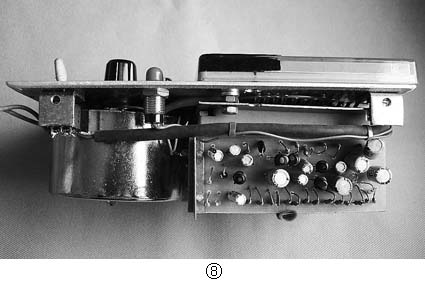

[8] 表内所有元器件均与表头和操作面板安装在一起，组成一个整体，如图8所示，提高了整机的工作稳定性。

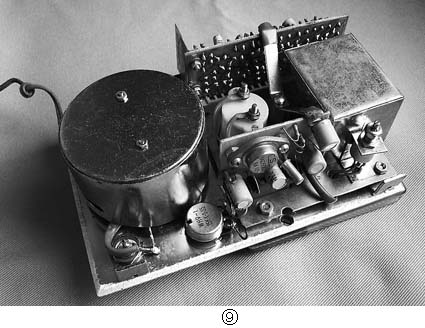

[9] 由于毫伏表的输入阻抗和灵敏度都很高，为保证电路工作的稳定性，各关键部件都用金属屏蔽罩加以隔离，如图9所示。左边大圆柱形屏蔽罩内为用作测量选择用的波段开关等，中间白色圆柱体为微安表头，右边大方形屏蔽罩内为电源变压器等，电源变压器右下方有一电位器，必要时用于校准仪表。

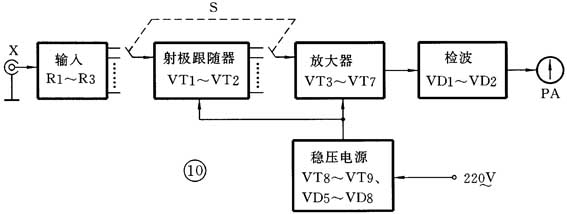

竵0] 图10为电路原理方框图。电路包括以下几部分：①高阻抗输入电路，R1 ～ R3等构成被测信号负载电阻，VT1、VT2等构成射极跟随器，用于提高测量电路的输入阻抗；②测量选择电路，波段开关S用于选择挡位和量程；③放大电路，VT3 ～ VT7等构成多级高增益放大器，电压增益60dB，用于放大微弱的被测信号取样电压；④检波指示电路，VD1、VD2等对放大器输出电压进行全波检波后，由微安表头PA指示出测量结果；⑤电源电路，VD5 ～ VD8和VT8、VT9等构成整流稳压电路，为整机提供工作电源。
竵1] 使用时，应先将测量探头线插入毫伏表上的“输入”插孔中，如图11所示。再将毫伏表的电源插头插入交流220V市电插座。
竵2] 打开毫伏表上的“电源”开关，电源指示灯亮，如图12所示。刚接通电源时，毫伏表的表针会来回摆动数次，这是正常现象，稍候片刻会自动停止，这时即可开始测量。
竵3]根据被测信号电压的估计值，转动“测量范围”选择旋纽至合适的挡位。若被测信号电压无法估计时，“测量范围”选择旋纽应先置于最高挡。图13所示为选择了“IV/odb”挡位的情景。
竵4] 正式测量前应进行电路调零，特别是低电压挡位测量时更要先调零。如图14所示，将测量探头线前端的红、黑测量夹短路，缓慢旋转毫伏表面板上的“调零”旋钮，使表针准确指在刻度线的“0”位上。
竵5] 测量探头线为屏蔽线，红色测量夹为芯线，接被测电路的电压端；黑色测量夹为屏蔽层引线，接被测电路的地端；如图15所示。
竵6] 测量结果应根据所选挡位选看不同的刻度线。图16所示为选取“1V”挡测量时的情景，应观察第一条刻度线（0 ～ 10刻度线），表针指示测量结果为“0.2V”。
竵7] 图17所示为选取“0.3V”挡测量时的情景，应观察第二条刻度线（0 ～3刻度线），表针指示测量结果为“0.2V”。
竵8] 需要以分贝值读取测量结果时，应观察第三条刻度线（-12 ～+2刻度线），表针指示值与所选挡位分贝值的代数和，即为测量结果的分贝值。例如，图18所示表针指示情况，在“0.3V/-10dB”挡时测量结果为（-6）+（-10）=-16 dB；而在“10V / +20dB”挡时测量结果为（-6）+（+20）= +14dB。
（莫恩）
