近年来，随着半导体材料的研发及工艺的改进、提高，半导体发光技术有着极大的进步，主要表现在开发出发蓝光的LED以后又开发出发白光的LED；它的发光强度也在不断提高。普通的LED发光强度从几个mcd到几十个mcd；高亮度的LED发展到几百个mcd到上千个mcd；现在有了更大的突破，发光强度可达上万个mcd。这就是本文要介绍的TLC-58系列超高亮度发光二极管。
TLC-58系列是VISHAY公司开发的新产品。该系列有四种发光颜色，分别为红、黄、纯绿和蓝，其型号依次为TL-CR58、TLCY58、TLCTG58及TLCB58。该系列是直径Φ5、无漫射透明树脂封装。关键技术是在GaAs上加入AlInGaP（红色及黄色LED）及在SiC上加入InGaN（纯绿色及蓝色LED）。非常小的发射角±4°提供了超高的亮度。另外，它能抗静电放电：材料AlInGaP为2kV，材料InGaN为1kV。
极 限 参 数
TLCR58及TLCY58的主要极限参数：反向电压VR=5V；正向电流IF=50mA（Tamb≤85℃）；正向浪涌电流IFSM=1A（tp≤10μs）；功耗PV=135mW（Tamb≤85℃）；结温125℃；工作温度范围为-40℃～+100℃。
TLCTG58及TLCB58的主要极限参数：反向电压VR=5V；正向电流IF=30mA（Tamb≤60℃）；正向浪涌电流IFSM=0.1A（tp≤10μs）；功耗PV=135mW（Tamb≤60℃）；结温100℃；工作温度范围-40℃～+100℃。
光及电特性

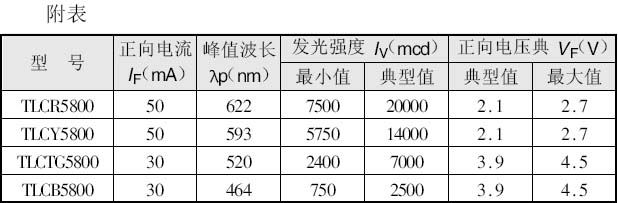

该系列主要光特性及电特性如附表所示。它的测试条件是Tamb=25℃。
这里需要指出，附表的参数都是在正向电流为极限参数条件下测得的，而其他厂是在IF=20mA条件下测得的。在与其他厂的产品作比较时要注意测试条件的不同。

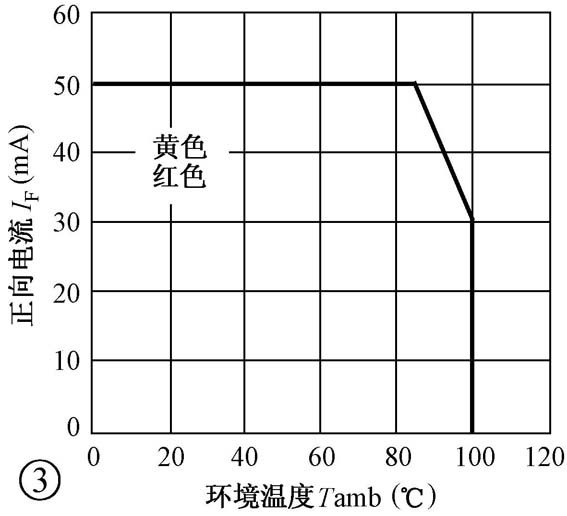

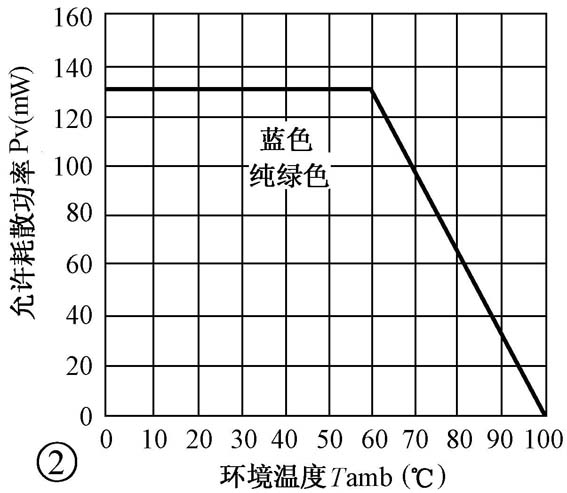

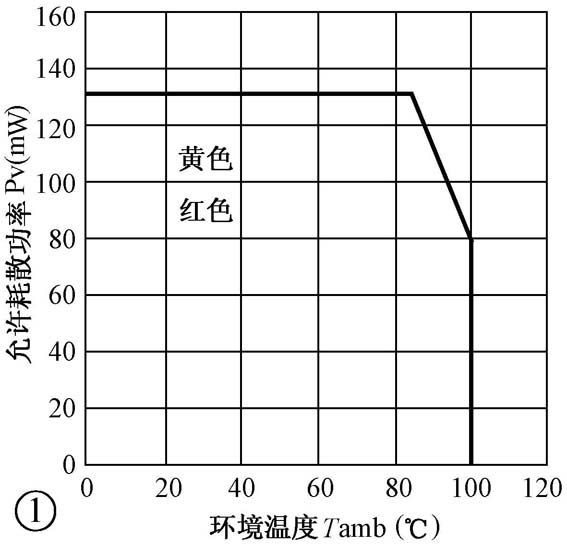

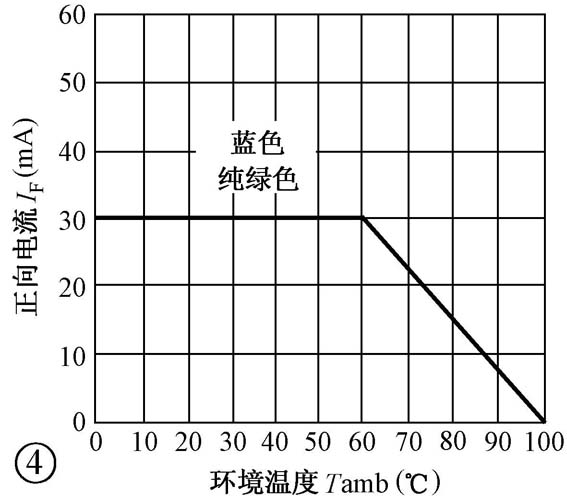

LED的允许最大功耗PV与环境温度有关，它们的典型特性如图1～图2所示。LED的允许正向电流IF也与环境温度有关，如图3～图4所示。例如，红色LED在T≤85℃时允许的最大功耗为135mW，而在100℃时则减小到80mW；在T≤85℃时其正向电流可达50mA，但在 100℃时减为30mA。
这里要指出的是，一般LED的工作电流为2/3最大工作电流，即红色、黄色LED取其工作电流在15～35mA之间，而纯绿色、蓝色LED其工作电流在15～20mA之间。

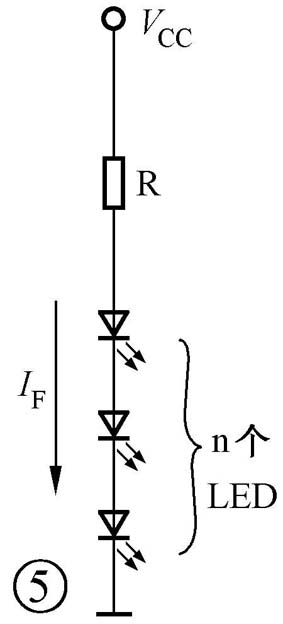

为了安全地工作，在LED电路中必须串联限流电阻R，如图5所示。限流电阻可按下式计算：
R=（VCC-VF×n）/IF
式中VCC为电源电压；VF为LED的正向电压，对红、黄色LED，VF取2.1V，对纯绿、蓝色LED，VF取3.9V；n为串联的LED数；IF为LED的正向电流，一般取10～20mA。例如，VCC=5V，串联2只红色LED，IF=15mA，限流电阻R为：
R=（5V-2.1V×2）/15mA=53.3Ω
可取R=50Ω。
这种超高亮度LED可用于内部或外部的照明、制作户外大型显示屏（车站广场或运动场）、仪器面板指示灯、汽车高置刹车灯（由于亮度大，可视距离远，可增加行车安全性）、交通信号灯及交通标志（如红绿灯、高速公路交通标志等）、广告牌及指示牌、公交车站报站牌等。
该器件封装尺寸与一般Φ5LED基本相同，长引脚为阳极，短引脚为阴极。
TLC-58系列的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。
（戴维德）
