在日常生活中，会有很多的铃声伴随在我们的周围，如电话铃声、门铃声、电子表闹铃等等。而只要你手中有一块录放音模块，你就可以随心所欲地用你的声音来代替各种铃声。

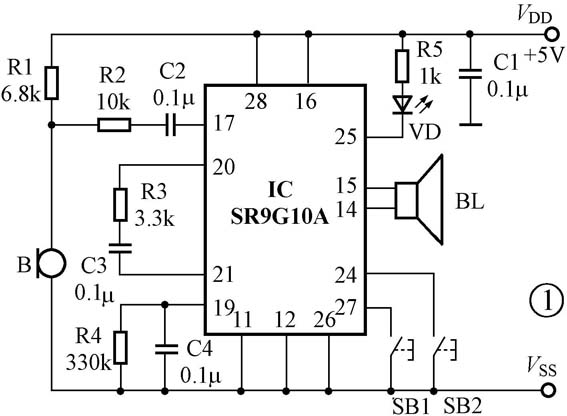

笔者使用的录放音模块为SR9G10A（读者也可以使用ISD1110，各管脚的作用相同），它的最大录放音时间为10s，每次录音的语音内容既能永久保留，又可进行反复录音，并且不怕掉电，其基本的外围连接电路如图1所示。录音时，按下SB1，话筒拾取到的语音信号经电容C2耦合，输入到IC的进行前置放大，为自动增益控制端，通过其外接的R4与C4的时间常数来动态调整前置放大器的增益，以补偿话筒输入电平的宽幅变化，经过放大的语音信号由输出耦合至内部进行A/D转换后存储在芯片内部，其中为录音指示，录音时，该脚为低电平，LED点亮。SB2为下降沿触发放音控制端，只需按一下SB2，语音信号就经内部功放放大后推动扬声器发出声音。录音模块使用单5V供电，工作电压范围为4.5V～6.5V，可采用一节6V叠层电池串联一个10Ω/1W的电阻为其供电，由于录放音模块的静态电流为0.5μA，而每一次录放音结束后都会自动进入低功耗状态，故一节电池可使用很长时间。

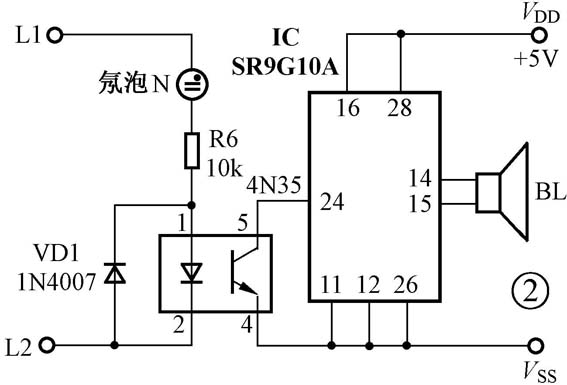

代替电话铃声使用时，按图1电路录入声音，如“请接电话，请接电话”，按图2所示电路并接于电话两端，不必区分线路的正负极性，并将原电话的铃声控制电路断开即可。当线路中有振铃信号时，其正半周（或负半周）经电阻R6、氖泡N（可以用日光灯起辉器中的氖泡代替）、光耦4N35导通，使产生一个下跳脉冲（IC内部该脚有上拉电阻），触发录放音模块放音，发出“请接电话，请接电话”的声音。

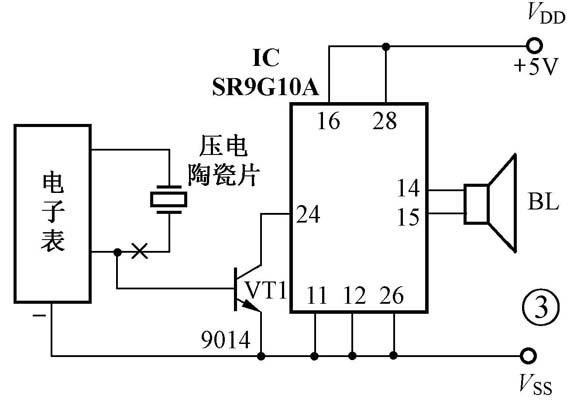

代替电子表闹铃使用时，按图3所示，将图中连接压电陶瓷片线中打“×”的地方断开（可使用两条线中的任意一条），与负极共同连接VT1，当到定时的时间时，电子表输出脉冲信号，使VT1导通，触发录放音模块发出声音，如“该起床了，该起床了”。
作为门铃声使用时，只需用原先的门铃按钮控制录放音模块的放音端，代替图1中的SB2即可。
读者可根据需要，对自己身边的铃声任意更换。
（吕建国）
