本文介绍的单管调频无线话筒，只使用一节电池，它发射出的信号，可以在十几米内用FM收音机进行稳定接收。
工 作 原 理

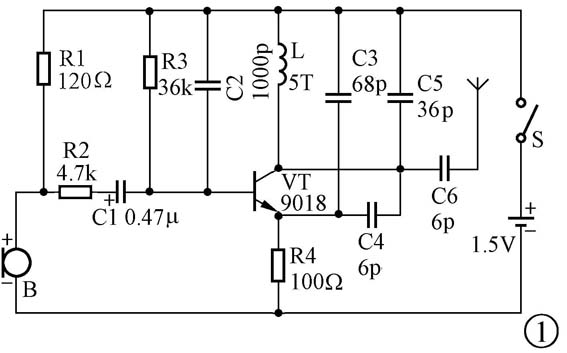

原理图如图1所示。当人对着话筒讲话或唱歌时，驻极体话筒B产生的音频信号通过电阻R2，经电容C1耦合到三极管VT等元件组成的高频振荡电路中。它的振荡形成是这样的：对于高频信号而言，电容C2是短路的。工作电路是共基极放大电路。从集电极输出的信号经电容C3和C4的分压，加到三极管VT的发射极，由发射极和基极两端输入反馈信号进行放大，从而使振荡维持下去。这样，只要一打开电源开关振荡就开始。音频信号由电容C1耦合到三极管VT进行放大，这时集电极上的电压就会发生变化。由于三极管的集电结存在结电容，这个电压的变化，就引起结电容大小的变化，而结电容又是并联在由线圈L和电容C5组成的振荡回路中的，就使得振荡频率随音频信号的变化而变化，频率变化的高频信号再经过电容C6耦合到天线上，由天线向空中发射。
电阻R1为话筒的偏置电阻，R3为三极管的偏置电阻，R4为直流负反馈电阻，用于稳定工作点。
元器件选择和制作
话筒B用驻极体话筒。三极管VT用9018，β在100～150之间。开关S用2×2的小型开关。线圈L用0.51mm的漆包线在5mm圆柱体上绕5圈后脱胎而成。电容除C1外都用瓷片电容。天线用20cm长的铜芯塑料软线。
电路板图如图2所示。除开关和话筒外，其他元件都焊接在电路板上。要求元件引脚要尽量短，电阻全部采用卧式安装。焊接时，三极管、话筒的脚不能接错。所有元件焊接无误，将电池装上，即可进行调试。找一台FM收音机并打开，开关S也打开，对话筒讲话，并调收音机的调台旋钮收到声音，使声音最大、最清楚为止。如还收不到，可拉开线圈、压紧线圈来调节，甚至可以给线圈加减一二圈试试，直到收到声音为止。
调试正常，将电池、电路板装入外壳中。如果使用的是套件，调试完后应把电路板用AB胶固定在电池架下方，以免安装后和开关S相碰造成短路。这样，调频话筒即制作完成。
拓 展 应 用
该无线调频话筒除了可以用作话筒外，稍作改进就可变为一个很好的电视伴音发射器。其方法是：将电路板中的R1、话筒去掉，电阻R2改为200～470kΩ之间（可根据收到声音最清楚决定）。然后在电路板原来话筒位置焊一个插头插在电视机的伴音插口上。打开电视机后，再打开开关S，这时你就可以用FM收音机的耳机来收听电视伴音了。
（俞虹）
