由TDA4605构成的开关电源广泛用于新型数码彩电，我国长虹D2983、29SD83，TCL-2501、TCL-2901、TCL-2502/2909B/2907，康佳T3898/3498、T2166E、T2188A，牡丹64C1等彩电，均使用这种电源。
TDA4605的主要功能

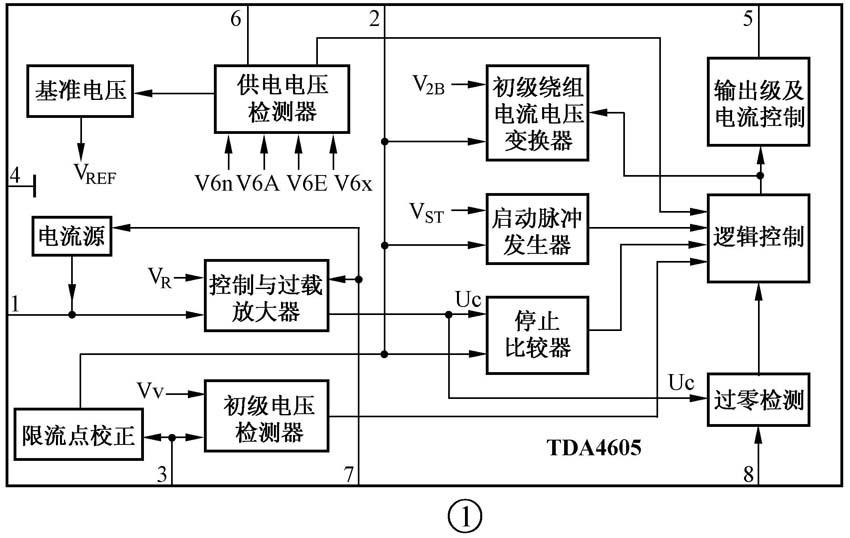

TDA4605是西门子公司于90年代中期推出的产品，90年代末开始用于我国彩电。TDA4605内部结构如图1所示，它由基准电压发生器、启动脉冲发生器、控制与过载放大器（误差放大）、初级电压检测器、停止比较器、逻辑控制器等电路组成。TDA4605集稳压电路和保护电路于一体，常与场效应开关管（如BUZ91A、2SK2828、2SK1794等）配套使用，输出功率可达200W。TDA4605采用8脚封装形式，各脚功能分别如下。
①脚：比较电压输入端，①脚输入的电压反映了输出电压的变化情况，它在内部与基准电压VREF进行比较，产生误差电压，用来控制⑤脚输出脉冲的占空比，进而稳定输出电压。若①脚电压升高，开关变压器各次级输出的电压就会降低；若①脚电压降低，开关变压器次级输出的电压就会上升。
②脚：开关变压器初级电流信息输入端，其外部接有RC网络，在⑤脚输出高电平期间，开关调整管饱和，300V对②脚上的电容充电，电容上的电压升高，当升到一定程度时，⑤脚输出低电平，使开关调整管截止，此时②脚上的电容经内部电路很快放电。
③脚：开关变压器初级电压检测端，外接分压电路，可对+300V电压进行取样，若③脚电压过低，说明有欠压现象存在（即300V太低），此时通过内部电路切断⑤脚的输出，开关电源停止工作；若③脚电压过高，说明有过压现象存在（即300V太高），此时，⑤脚也无脉冲输出，开关电源停止工作。
④脚：IC的接地端，属“热地”，与负载地（冷地）不相通。
⑤脚：开关激励脉冲输出端，采用互补推挽输出方式，为场效应开关调整管提供足够幅度的开关激励脉冲，使开关调整管工作于开关状态。
⑥脚：启动供电端，典型电压为12V左右，⑥脚电压在内部形成各种基准电压，⑥脚还具有电压检测功能，当⑥脚电压低于7.25V或高于16V时，内部电路会进入保护状态，并停止⑤脚电压的输出。
⑦脚：软启动输入端，电源刚启动时，⑦脚上所接的电容可使⑤脚输出短脉冲，实现电源的软启动。
⑧脚：振荡过零检测输入端，通过对⑧脚输入脉冲的检测，来识别振荡脉冲从正到负的过零点，当检测到过零点后，内部过零检测电路就会输出一控制电压，使逻辑电路能输出新的开关脉冲，进入下一个振荡周期。
开关电源分析
图2所示的电路是TCL-2501A/2501C大屏幕彩电开关电源电路（图中元件符号同原厂图纸），它由TDA4605和场效应开关管组成，该电源工作过程如下。
1.整流滤波过程
接通电源开关后，220V交流市电进入机内，经C801低通滤波和T801、C802互感滤波后，滤除电网中的高频干扰脉冲，再分两路，一路送至消磁电路，使每次开机瞬间，都能对电视机进行一次消磁操作；另一路送至整流、滤波电路，由桥式整流电路对市电进行整流，再由T803、C809、C808进行LC滤波，使C809两端获得+300V左右的直流电压。
2.电源振荡及电压输出过程
开机后，220V市电经桥堆（DB801）中一个二极管进行半波整流，再经R802、R803对C816充电，使TDA4605的⑥脚电压上升，当C816两端电压达到12V时（典型值），⑥脚内部电路便建立起各种基准电压，TDA4605开始工作，并从⑤脚输出正脉冲，使Q801饱和。同时C809两端的+300V电压经R807对C812充电，②脚电压开始上升，当②脚电压上升至一定程度（Uc）后，内部“停止比较器”便输出一个控制电压，送至逻辑电路，逻辑电路控制⑤脚输出低电平，Q801截止。
Q801截止后，①～④绕组上产生④正①负的自感电压，⑨～⑥绕组产生⑨正⑥负的感应电压，⑨端输出的正脉冲一方面经D806整流、C816滤波，使C816两端获得稳定的12V电压，给TDA4605的⑥脚供电；另一方面经R813、R810送至TDA4605的⑧脚，使TDA4605的⑧脚获得正脉冲，从而继续维持⑤脚输出低电平。Q801截止后，①～④绕组会与C818、C819等电容进行自由振荡，振荡半个周期后，①～④绕组极性反转，⑨～⑥绕组极性也反转，TDA4605的⑧脚会检测到过零点的出现，从而使⑤脚又输出高电平脉冲，Q801又饱和，进入下一个振荡时期。
TDA4605正常工作后，⑤脚便会不断地输出开关激励脉冲，使Q801工作于开关状态，从而使①～④绕组上不断产生开关脉冲，各次级绕组也会感应出幅度不等的脉冲电压。组上的脉冲电压经D861整流，R861、C862、C863滤波后，得到16.5V的直流电压，给伴音功放供电。组上的脉冲电压经D851整流、R851、C853滤波后，得到12V直流电压，12V电压还经IC851稳压后，输出9V电压，给小信号处理器及其它+9V负载供电。组上的脉冲电压经D841整流，R841、C843滤波后，得到9V的直流电压，再由IC841稳压成+5V电压，给遥控系统供电。⑩～组上的脉冲电压经D831整流，C834滤波后，获得142V电压，此电压为主路电压，给行输出电路供电。
3.稳压过程
该电源的稳压过程是通过控制Q801的饱和时间来实现的。稳压取样点设在142V输出端，由三端比较器IC831（SE140）完成取样过程。当某种原因引起142V电压升高时，IC831的①脚电压也升高，流入③脚的电流增大，即流过光耦中发光二极管的电流增加，发光强度增大，光电三极管的导通强度也增大，从而使TDA4605的①脚电压升高，经内部电路调节后，使⑤脚输出的正脉冲变窄，Q801饱和时间缩短，饱和期内，①～④绕组储存的能量减少，截止期内，向次级绕组释放的能量也减少，各路输出电压下降，从而确保了输出电压的稳定。
另外，电路中还设有一条间接取样路径，由R813、D807、C814及R814等元件组成，当输出电压升高时，开关变压器⑨脚输出的脉冲幅度也升高，经D807整流，C814滤波后，在C814上所得到的直流电压也升高，该电压经R814、R812送至TDA4605的①脚，使①脚电压也升高，经TDA4605内部电路调节后，将使Q801饱和时间缩短，各路输出电压下降。
4.保护过程
TDA4605的③脚为欠压保护端，当③脚电压低于1V时，TDA4605立即进入保护状态，并切断⑤脚脉冲的输出，开关电源停止工作。
TDA4605的⑥脚既是启动供电端，又是过压保护端。当某种原因（如稳压环路失效）引起各路输出电压大幅度上升时，开关变压器⑨脚的脉冲幅度也上升，经整流、滤波后，使TDA4605的⑥脚电压升高。若⑥脚电压高于16V时，TDA4605立即进入保护状态，开关电源停止工作。
TDA4605还具有过热保护功能，保护点设为150℃，即当TDA4605的温度达到150℃时，TDA4605便进入保护状态，开关电源停止工作。
5.交流关机控制过程
交流关机控制由CPU输出的控制电压来完成，在正常工作时，CPU送来高电平，Q871、Q872截止，无电流流过继电器线圈，继电器不动作。按遥控器“关机”键后，CPU输出低电平，Q871导通，Q872饱和，继电器动作，并带动电源开关的自锁机构，使电源开关弹起，切断220V交流电，整机关闭。
开关电源故障检修
该电源常见的故障现象是各路输出电压为0V。检修时可先测C809两端有无300V电压，若C809两端为0V，则检查保险管F801及限流电阻R804是否烧断，若烧断，应查220V输入路径中有无短路现象、整流滤波电路中有无短路现象、开关调整管Q801及C819有无击穿。若F801和R804均未烧断，说明220V输入路径中或整流滤波电路中有断路现象，只要找到断路点，便可排除故障。
若300V电压正常，说明开关电源未工作或处于保护状态，此时应注意下列一些元件：
1. TDA4605③脚外部的分压电阻R805、R806是否开路或变值。一旦R805或R806出现开路或变值时，③脚电压就会过高或过低，导致TDA4605自我保护，当电路进入保护状态后，③脚电压为0.5V或0V，因此可通过测量③脚电压来判断电路是否处于保护状态。
2. TDA4605⑥脚外部的启动电阻R802、R803是否开路或变值。当R802或R803开路或变值时，会导致⑥脚电压过低，甚至为0V，TDA4605的⑤脚无脉冲输出，开关电路停止工作。
3. R810、R813是否断路。当R810或R813断路后，TDA4605的⑧脚就会得不到反馈脉冲，检测不到过零点，从而使⑤脚总是保持低电平，Q801总处于截止状态。
4. TDA4605⑦脚外接的软启动电容C817是否开路，若C817开路，⑦脚电压会变低，电路停止工作。
5. 稳压环路是否出现故障。当稳压环路出现故障而引起各路输出电压升高时，C816两端电压也会升高，从而使TDA4605的⑥脚电压高于16V，TDA4605进入保护状态。当稳压环路失效时，应重点查IC831、IC802、D807、C814、R814、C813、R812等元件。
另外，当机器屡次出现损坏Q801故障时，应对C819、C818、R809、D804等元件进行检查，还要对TDA4605的②脚外部元件R807、C812进行检查，因为当R807开路或C812漏电时，⑤脚就会一直输出高电平，使Q801烧坏。
TDA4605的检修数据如附表所示，表中数据是对“热地”测得的。
