在前面几期文章中，笔者介绍了多款二分频音箱的制作实例，应读者的要求，本期介绍一款三分频落地音箱的制作方法。
扬声器选择

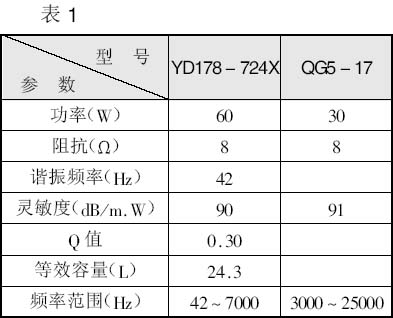

本期介绍的音箱其扬声器均选用上海长风电子元件厂生产的银笛牌扬声器。中低音单元选用该厂生产的高档6.5英寸进口PP盆扬声器，型号为YD178-724X，高音采用音质亮丽的钛膜球顶高音扬声器，型号为QG5-17。扬声器技术指标如表1所示。
箱 体 结 构

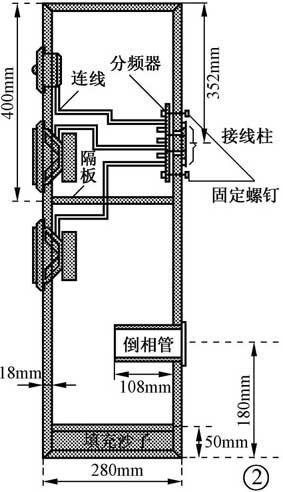

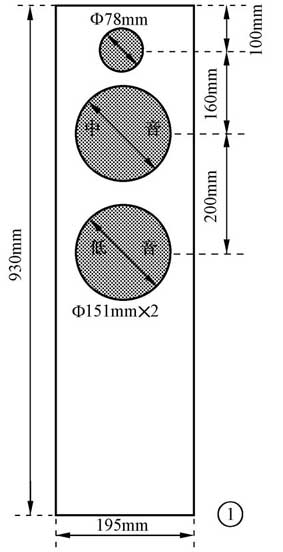

箱体尺寸分别为195mm（宽）×280mm（深）×930mm（高）。箱体采用厚度为18mm的中密度板制作。箱体内部实际上分成三个完全分隔的箱室。最上方的箱室实际上就是一个密闭式书架箱，箱体中段的则是一个较大倒相式低音音箱，最下面的部分用于灌沙增加箱体的重量，可使音箱的稳定性加强。这样的结构可以使上部的高音扬声器和一个6.5英寸扬声器工作在一个容积较小的密封箱内，而下面的低音扬声器则单独工作在一个容积较大的倒相箱内，这样一来可以减少低音单元与中高音单元在一起工作引起的调制失真，使音箱发出的声音更清晰。箱体各板之间的连接仍然采用笔者以前介绍的铁角板夹持的方法。前面板示意图如图1所示，侧面视图和倒相管长度如图2所示。倒相管采用直径为75mm的成品倒相管。若买不到这种型号的倒相管，则可以用直径75mm的PVC工程塑料管截取所需要的长度即可。
分频器的制作

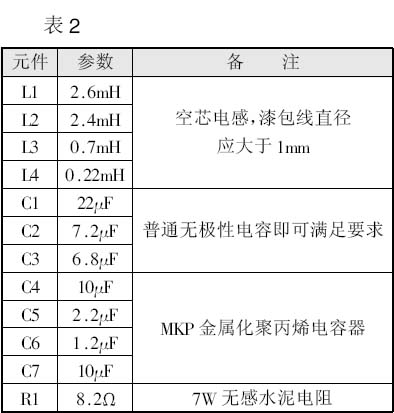

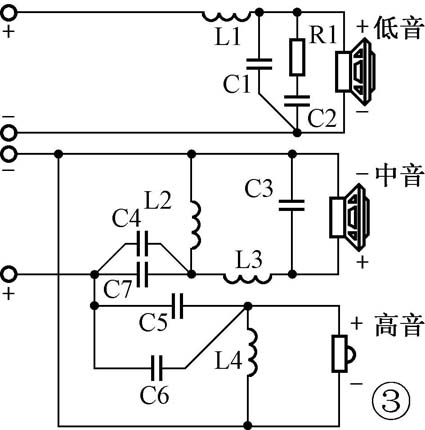

扬声器单元及箱体确定后，就可以根据扬声器的频响曲线来设计制作分频器了。对于三分频音箱来说，分频器是影响音质的重要一环，若制作不好，将会使还原的声音效果大打折扣。图3是该款音箱的分频器电路图。分频器采用了12dB/oct（-6dB）降落点交叉分频方式。分频点分别为900Hz、3800Hz。元器件的电感量 、电容量及电阻值如表2所示。由于分频器元器件不多，所以在没有印制电路板的情况下可以采用搭棚焊接。需要注意的是：为了将电感之间的互感耦合减至最低，L1与 L4，L2与L3电感线圈最好相互垂直安装。
C4～C7为音频耦合电容，这些电容对音质影响极大，最好选用高品质电容，其它电容器采用普通无极性电容器即可。为了减少电容高频内阻对高频信号的影响，提高高音的透明度，音频耦合电容采用了两个电容（C4//C7、C5//C6）并联的方式，这样可以最大限度地降低耦合电容对音质的影响。
该分频器采用了双线分音方式（bi-wiring），这样能够最大限度地降低高低音共地引起的相互干扰，因此应选用具有4只接线柱（4P）的音箱接线板，若功放机没有双路输出接口，则可以选择具有短路片的4P接线柱。
由于该音箱的倒相管安装在音箱的后面板上，所以该音箱在摆放时尽量不要靠近墙壁。
（科林）
