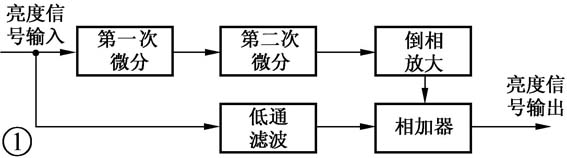

在普通彩色电视机中，为了消除色度信号对亮度信号的干扰，通常采用色度陷波器将色度副载波及其边带分量吸收掉，但带来的负面影响是由于亮度信号中的高频分量损失较多，使图像清晰度降低。为了弥补这种缺陷，通常采用RC、LC二次微分电路对Y（亮度）信号进行勾边处理，以突出Y信号中的黑白跳变部分，强调图像的轮廓。它的工作过程如图1所示。如中档彩电常用的TA8659AN色度/亮度/扫描集成电路中就含有上述二次微分轮廓校正电路。
采用二次微分原理构成的轮廓校正电路具有电路简单的优点，但这种校正方法破坏了Y信号的相位特性，容易产生振铃和过冲，使校正后的图像“生硬”不真实，而且由于该方法不加区别地对图像大面积轮廓和图像细节、甚至噪声采取同样的校正方法，故导致图像细节部分产生重影，同时增大了噪声颗粒。所以此种方法只在中低档彩电中采用。在高档彩电中，多采用以下介绍的延迟型水平轮廓校正电路。
延迟型水平轮廓校正电路有多种形式，其原理大同小异，即对Y信号进行适当延时，再用原Y信号与延时后的Y信号相减、产生图像前后沿的校正信号，然后将校正信号与原Y信号进行叠加，即获得经过轮廓校正的Y信号。该方法优点是通过改变信号的延迟时间，来调节校正的过冲量，使勾边对称。图2是常用延迟型水平轮廓校正电路方框图及图中各点对应波形。
其工作过程是：设A点输入Vi（t）为一矩形脉冲（波形A），经延迟线I延时时间τ后（得到波形B），一部分送入电压比较器Ⅰ正相输入端，一部分送入加法器；一部分送入延时线Ⅱ又延时时间τ后（得到波形C），送入电压比较器Ⅱ的反相输入端；另一部分送入电压比较器Ⅱ的正相输入端。而A点输入的原信号的一部分还被送入电压比较器Ⅰ的反相输入端。于是波形B与C在电压比较器Ⅱ中相减，得到波形D；波形A与B在电压比较器Ⅰ中相减，得到波形E。D、E两波形在加法器中相加，得到正、负相间的校正脉冲波形F。该脉冲经锐度控制放大，调节幅度后与B波形在加法器中叠加，就得到经过校正后的亮度信号Vo（t）。
有必要指出的是，延迟型水平轮廓校正电路的幅频特性在频率高端有明显抬峰，但不会产生振铃，也不会产生相位失真，可是会同样将高频杂波噪声取出来，并与轮廓校正信号一起叠加且在Y信号中，这就必然降低信号的信噪比，使图像质量降低。为此，通常在校正信号与原信号叠加之前，采取降低噪声的措施，也就是在图2中的G处加一级所谓“挖芯电路”或称“核化电路”的降噪电路。它的基本工作原理是基于通常Y信号中噪声电压的幅度较小，而设定一个切割电平，使幅度小的噪声电压不能通过这个“坎”，即轮廓校正电路无输出，而幅度较大的图像信号则有正常输出。这样，经过“挖芯电路”处理后，就几乎只有图像信号而没有噪声信号输出，起到降噪作用。其效果取决于切割电平的高低，太低降噪不明显，太高图像信号中的幅度较小的信号（暗景）将被丢掉，使图像失去层次感。

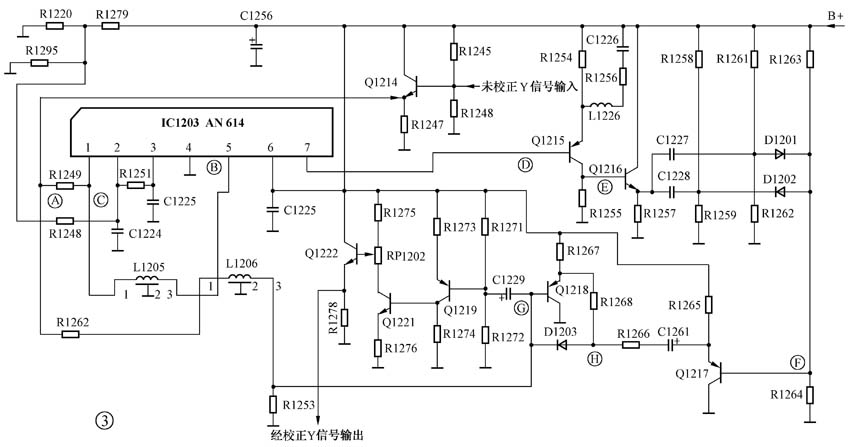

下面以三洋A4机芯为例介绍延迟型水平轮廓校正电路，具体电路见图3。

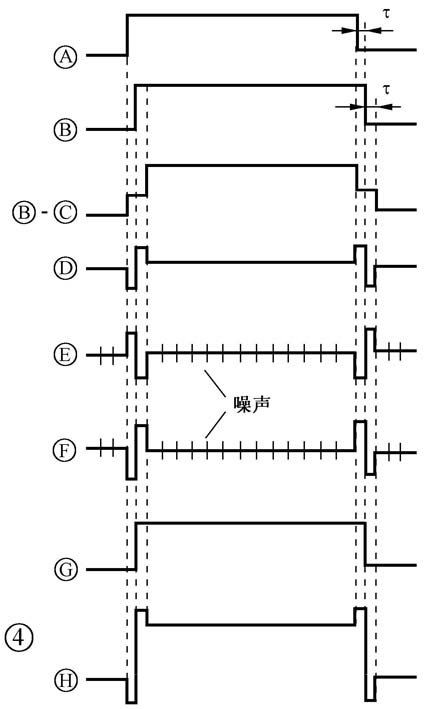

假定亮度信号Y为一矩形脉冲，它由Q1214缓冲放大后由其e极（即图4中A点，见图1形）分为两路输出：一路经R1249加至水平轮廓校正IC（AN614）①脚，同时经延迟线L1205延迟时间τ后送至⑤脚 （图4中B点，见图42形）。因⑤脚内是高输入阻抗的射极输出器，阻抗与延时线不匹配，于是信号又经L1205反射回①脚，在时间上又延迟τ，它与原信号在①脚迭加，即得到如图43示波形。AN614⑤脚信号与①脚信号相减，并经AN614内差分放大器放大后，由⑦脚输出带有噪声成分的校正信号（见图44形）。该脉冲经Q1215倒相放大后送入“挖芯电路”（由Q1215、Q1216、D1201、D1202等组成）去掉噪声信号，得到干净的校正脉冲加至Q1217的基极（图4中F点）。图4中A点输出的另一路通过L1206延时τ后，加至Q1218的基极（图4中G点，见图45形）。F点校正脉冲与G点延时信号分别经Q1217、Q1218缓冲后，再经电阻R1266、R1268混合相加，即得到完整的经过校正的波形6完成了水平图像轮廓校正任务，然后经D1203、C1229送入Q1219、Q1221组成的倒相放大器作两级倒相放大、由电位器RP1202进行幅度调节（副对比度控制），又经Q1222缓冲后，由e极输出送至后级电路中去。
（王绍华）
