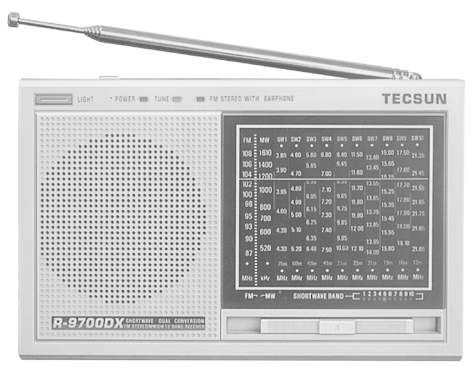

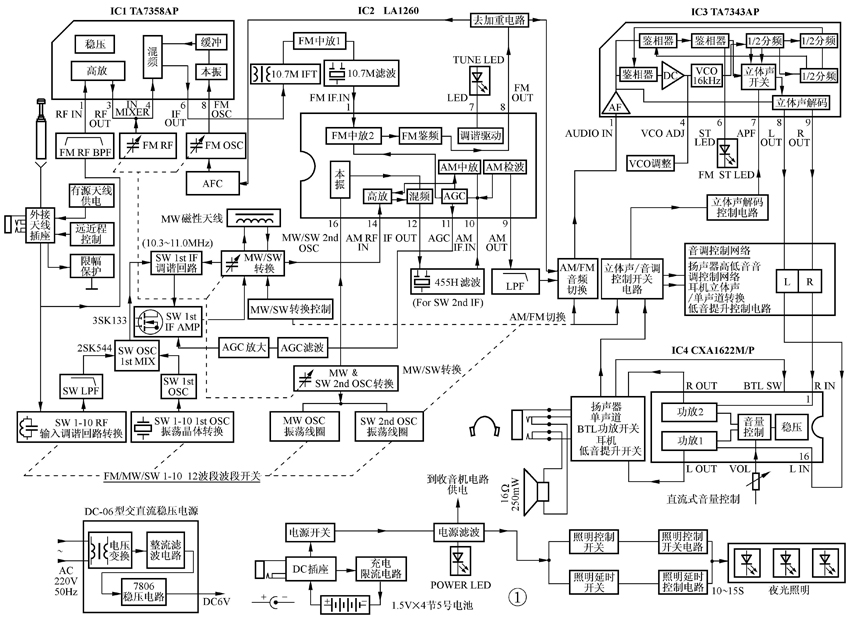

德生R-9700DX收音机是德生公司最近推出的一款发烧级收音机。该机外观简朴大方，精选TA7358AP、 LA1260、 TA7343AP、CXA1622M等4片集成电路以及优质场效应管等器件，组成了性能优异的收音机电路，使中波/短波/调频各波段都具有很高的灵敏度以及选择性很宽的自动增益控制（AGC）范围和非常低的背景噪声，整机组成如图1所示。
该机短波二次变频电路中应用了同步调谐技术，进一步提高了短波段的选择性，并使每个接收频点的灵敏度更均匀。该机具有调频/中波/短波共12个波段，短波范围更宽，覆盖了10个短波米波段并且设有调频/短波外接天线插口和本地/远程灵敏度控制开关；采用6V直流供电、BTL功放和优质扬声器，增加了扬声器高、低音控制开关和立体声/单声道控制开关。本机不但有很大的频率刻度指示窗口，还特设了频率刻度照明功能，大大地方便广播爱好者在夜间选台收听广播。另外该机还增加了外接天线插口，并随机附送AN03无源外接天线，该天线插口已设有电压输出，可为有源天线放大器提供电源。
该机调频立体声解码电路采用了专用立体声芯片TA7343AP，整机电路图如图2所示（图中元件符号同原厂图纸）。下面以该机信号流程为主线，对该机工作原理进行分析。
FM解码电路
该机FM解码电路由FM高放电路以及FM中放/立体声解调电路两部分电路组成。

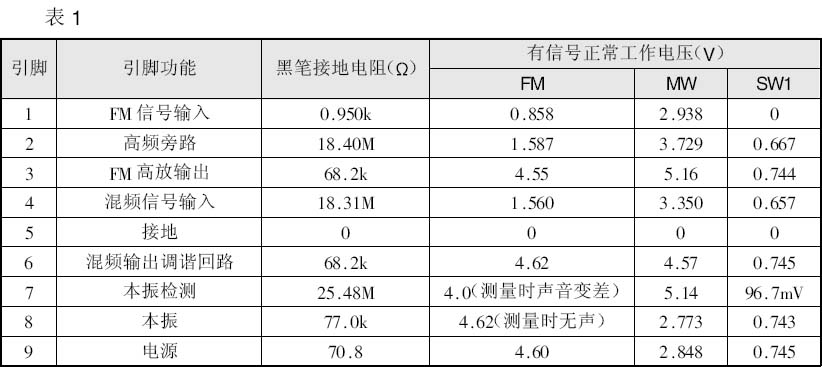

德生R-9700DX收音机中的FM高放电路由TA7358AP及其外围元件组成。TA7358AP是东芝公司生产的FM收音机调谐器专用电路，该集成电路内部包含有FM高放、本振、混频以及缓冲放大等电路，其内部电路框图如图3所示。TA7358AP的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。TA7358AP各引脚功能与测试数据如表1所示。
当波段开关位于FM波段时，电源电压通过R42加在Q6的基极，Q6正偏导通，其集电极为低电平，进而Q7导通，将电源电压通过R86加在IC1的⑨脚，使IC1开始工作。拉杆天线接收到的电波信号经过电容C3、C4、远程/近程转换开关、波段转换开关加到D10的正端，而此时，D10由于R42的作用也处于导通状态，于是天线接收到的电波信号加到IC1的①脚进行放大。R1、R2为远程/近程切换电阻，当将远程/近程切换开关拨至“远程”位置时，R1被短接，信号不经衰减而直接进入IC1的①脚；当将该开关拨至“近程”位置时，高频信号经过R1、R2分压后加至IC1的①脚。IC1的③脚外围元件C8、L2为内部高放电路谐振元件，从③脚输出的高放信号由C7耦合到④脚内部的混频电路进行混频；TA7358AP的⑧脚外围元件C11、C10、L3共同构成FM本振电路，本振信号经过内部缓冲放大器缓冲放大后也进入混频电路与输入信号进行混频。混频后的信号由IC1的⑥脚输出，⑥脚输出的混频信号经过由T1及其外围元件构成的选频网络选出10.7MHz的中频信号，10.7MHz中频信号经过Q1进行预放大再经过10.7MHz 三端陶瓷滤波器CF2滤波后送至IC2的FM输入端①脚。

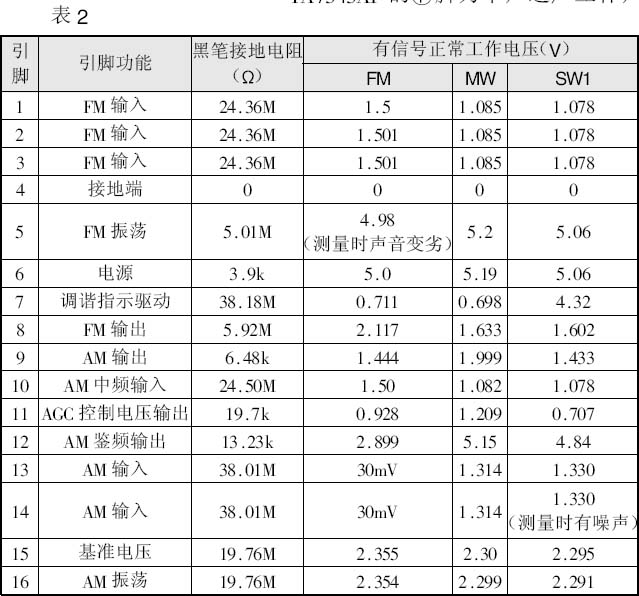

该机FM中放电路采用了SANYO公司生产的调频/调幅中放集成电路LA1260，该集成电路包含AM/FM两部分电路。LA1260的为AM/FM转换控制端，当该脚悬空时，内部电路工作在FM状态，当该脚接正电源时，内部电路工作在AM状态。LA1260有很高的信噪比，FM部分为81dB，具有失真小、抗干扰能力强等优点，LA1260的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。LA1260各引脚功能与测试数据如表2所示。
当波段开关位于FM波段时，Q6、Q7导通，Q7集电极的高电平使Q9截止，将正电源与IC2的断开，IC2内部电路工作在FM状态。经过IC2内部FM电路解调出的含有立体声导频信号的音频信号从IC2的⑧脚输出。在FM状态，Q7集电极的高电平使D9导通，将FM音频信号传输到后级电路。
德生R-9700DX收音机的立体声解码电路采用了东芝公司生产的立体声解码专用电路TA7343AP。该电路在供电电压在3.5V～12V的范围内均能稳定地工作，而且该电路还具有调频立体声指示驱动电路以及单声道/立体声转换电路，其内部电路如图4所示。TA7343AP的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。TA7343AP各引脚功能与测试数据如表3所示。
TA7343AP的⑦脚为单声道/立体声转换控制端，当该脚通过电容与正电源相连时，内部电路工作在立体声状态，立体声调频音频信号经过解码后从⑧、⑨脚输出立体声音频信号。当该脚直接与正电源相连时，内部电路工作在单声道状态，⑧、⑨脚输出单声道信号。TA7343AP的⑥脚是立体声指示驱动输出端，当内部电路检测到接收的信号为调频立体声信号时（立体声开关处于立体声位置），该脚输出低电平，驱动外接LED发光，指示当前接收的信号为立体声信号。
SW/MW解调电路
该机的SW解调电路采用了二次变频的方式。每个短波波段各由一块石英晶体担任第一本机振荡，每个波段又有独立的与本波段相对应的输入谐振回路。
场效应三极管Q3（2SK544）和T3组成第一混频级电路。天线ANT接收到的高频信号经C3、R1、C4耦合到由波段开关接通相对应的选频谐振回路T5～T9，然后经L5耦合至混频级场效应三极管Q3（2SK544）的G极（栅极）。Q8（9015）、C44、C45、L6和波段开关接通的相应的石英晶振共同组成第一本振级。Q8和石英晶体构成频率非常稳定的第一本振振荡器，并通过波段选择开关切换不同频率的石英晶体来产生短波0～9波段所需的固定本振频率。固定本振频率加至Q3的S极进行混频。混频后的信号经中频变压器T3选频后得到10.7±0.25MHz的宽频带第一中频信号，该信号经Q4放大后送至IC2的。IC2内部的本振电路以及可变电容器组成第二本振级，经IC2放大后的第一中频信号又在IC2内部的混频级中进行第二次混频，产生出465kHz的第二中频信号并从IC2的输出，然后经中频变压器T4和窄带陶瓷滤波器CF3（455kHz）选频后，由IC2⑩脚输入再进行第二中频放大、检波还原成音频信号从⑨脚输出。短波二次变频电路中应用了同步调谐技术，提高了短波的选择性；高频部分天线调谐和本振调谐同步进行，混频后选出10.7MHz的第一中频信号，第二本振产生10.245MHz或11.155MHz信号，二次混频选出455kHz的第二中频信号，同步跟踪技术使得整机在灵敏度、单信号选择性和镜像干扰抑制指标都会有较大地提高。
在SW以及MW状态，Q6集电极的高电平使D8导通，将SW以及MW音频信号送到TA7343AP的①脚。IC2的为AGC控制电压输出端，在输入信号强度不同时，该脚输出不同的控制电压，控制放大电路的增益，从而达到整机信号增益的自动控制。输出AGC控制电压与输入信号幅度如图5所示。
在MW波段，中波天线接收到的信号经过L4耦合到IC2的。IC2的为本振信号振荡端，该脚电压不同时，接收的频率也随之改变，如图6所示。IC2的外接元器件构成MW波段的本振电路，调整可变电容的值，即可改变本振频率，进而可以改变的电压值，以达到接收不同频率信号的目的。
LA1260的⑦脚是调谐指示驱动输出脚，当接收到电台信号时，该脚输出低电平，驱动外接的红色电台指示灯点亮，指示电台频率调谐准确。
音频功放电路
德生R-9700DX收音机的音频功放电路采用了SONY公司的优质立体声功放集成电路CXA1622M，该集成电路内部带有电子立体声音量控制，所以只用单连电位器就能控制双路立体声音量，保证左右声道的平衡，该集成电路内部还有BTL电子切换开关，由②脚电位控制，BTL电路能充分利用内部立体声功放来驱动机内的扬声器，以保证在低电压条件下，获得足够大的输出功率，驱动扬声器发声。CXA1622M的详细资料见本期配刊光盘中的“本期元器件资料”文件夹。CXA1622M各引脚功能与测试数据如表4所示。
TA7343AP的⑧、⑨脚输出立体声音频信号经R59、C62、R58、C63耦合到CX-A1622M的①脚与，经过CXA1622M内部两路独立的功率放大器放大后从⑦脚、⑩脚输出推动立体声耳机放音。
在R-9700DX收音机中，厂家巧妙地利用了立体声耳机的插拔实现了OTL/BTL输出的状态转换。当采用机内扬声器放音时（即未插入立体声耳机），R84两端无电压，Q16基极无偏置电压而截止，IC4的②脚为高电平，电路工作在BTL状态， 以保证在低电压条件下，获得足够大的输出功率来驱动机内的扬声器；当立体声耳机插入时，IC2⑦脚、⑩脚输出信号分别经R、L耳机线圈和立体声插孔的公共端子及R84到地，R84两端的压降使Q16导通，进而使IC4的②脚变成低电平，放大器自动切换到立体声输出状态。
CXA1622M的为电子音量控制端，其中输出稳定的1.3V基准电压，通过调整外接电阻VR2的阻值来改变的直流控制电压，从而实现同时控制两个声道的音量。电压越高，输出音量越小。
另外，该机还有一个开关S3作为音调/立体声转换开关。当耳机未插入耳机插座时，R84中无电流通过，Q11截止，此时若将S3拨至“音调”位置时，Q12导通，C60、C61、R65、R66组成的低通滤波器接入音频电路中，对低频分量进行提升。当耳机插入耳机插座时，R84两端的压降使Q11导通，将C58、C59、R60、R61组成的低频提升网络接入音频电路。此时若将S3拨至“音调”位置时，Q10导通，将TA7343AP置于立体声工作状态。
电 源 电 路
该机设有自动的轻按式及手动的推进式夜间照明灯开关，手动开关可使夜间照明灯长时间点亮，设有三个黄色的夜间照明灯，方便在夜间选台；当S1闭合时，背景灯处于长亮状态。当S1断开时，背景灯工作在延时熄灭状态。此时按下开关S2后，Q14、Q13、Q15相继导通，橙光发光二极管点亮，完成黑暗中对调谐进行照明的任务。随着C70的放电，经过约15秒钟的延时后，Q14、Q13、Q15相继截止，背景灯熄灭。
R-9700DX配备有外接电源，还增设了为充电电池充电的涓流充电功能。这是其他收音机所没有的功能。在电池仓内装有电池的情况下用随机的DC转换器时，DC转换器输出的电压经过R78、D18、R92对电池进行涓流充电，以延长电池的使用寿命。由于镍镉充电电池有记忆效应，所以机内一般不要装镍镉充电电池，或装上后应该一次性充满，一次性完全用完再充。
