一、作品设计来源
根据电话机测试项目的要求，由自己设计创作。
二、作品用途
本作品是一种测试与检修电话机的仪器，可作模拟市话线路，还可输出0～24V直流电压，一机多用。

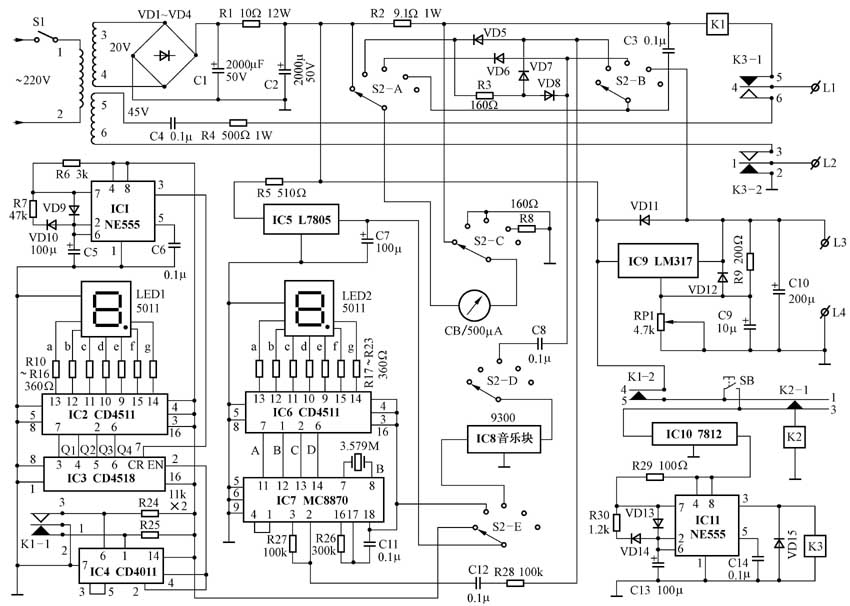

三、电路详细工作原理（见附图）
1. 电源部分：由变压器T降压，VD1～VD4桥式整流，C1、C2、R1滤波，输出24V直流电压，供本机及被测电话作为电源。振铃电压从变压器T的⑤、⑥两脚输出45V左右的交流电压，经C4、R4，在K3的作用下，由K3-1、K3-2接点控制输出，作为被测电话的振铃信号。稳压电源由IC5、IC9、IC10组成，分别供给各级电路。
2. 脉冲数字显示电路：由IC1、IC2、IC3、IC4和LED1等电路组成一位数字计数器。IC1采用NE555组成复位电路（原理同IC11），使LED1在初始状态显示0和每显示一个数后复位显示0。IC2采用CD4511锁存/译码/驱动器，原理同双音频解码电路。IC3采用双二—十进制加计数器CD4518。Q1～Q4，（③、④、⑤、⑥脚）为4位二进制输出，EN为脉冲输入端，CR为清零端。当CR为高电平时，Q1～Q4全部为零。IC4采用CD4011（R-S触发器），组成消抖电路。LED1为共阴极数码管显示器。主要作用是测试拨号盘式/脉冲按键电话的发号数字显示，显示“0”～“9”十个数字。工作过程如下：工作选择开关置“1”位，IC1～IC4工作，这时IC1的③脚为高电平，为IC3（CD4518）⑦脚提供复位电压。被测电话经电阻R2、继电器K1供电。电表CB并联到R2上，分流R2上的电流，此电流为被测电话的工作电流。正常情况下，挂机状态时不大于5μA，摘机状态时为35mA左右。当被测电话发脉冲号码时，继电器K1工作，随着脉冲逐个到来而不断吸合，其接点K1-1将被测电话发的脉冲数送至计数器，显示所拨的号码。同时，电表指针也按继电器K1的脉冲动作而抖动在某一个值上。因电表的阻尼作用，不同的断续比，抖动指示的值也不同。
3. 双音频解码数字显示电路：由IC6、IC7及LED2组成双音频信号解码、驱动、显示电路。IC7采用MC8870双音频解码集成电路。它能将双音频信号译成对应的四位二进制码，并锁存至下一个双音频信号到来才改变输出状态。IC6是CMOS BCD—锁存7段译码/驱动器CD4511，其中ABCD为BCD码输入，A为最低位。另外，CD4511有拒绝伪码的特点，当输入数据超过十进制数9（1001）时，显示消隐。它的主要作用是将四位二进制码译出后，由LED2显示“1”至“9”九个数字。当被测电话发号时，双音频信号经C3、R28、C12送给IC7双音频解码、IC6驱动、LED2显示。
4. 模拟振铃器：振铃断续比为1：1，由IC11（NE555）、K2、K3等组成无稳态重复定时电路。IC11的③脚输出的高低电平转换时间，由电容C13上的充放电时间决定。R29、R30的值确定了C13的充放电速度。VD13、VD14是为了使C13的充电和放电时间能单独调整。工作过程如下：按一下SB，K2自保。IC10工作，给IC11（NE555）供电，因电容C13两端的电压为零且不能突变，故此时IC11（NE555）的②、⑥脚为低电平，③脚输出高电平，继电器K3吸合，其接点K3-1、K3-2接通，输出振铃信号。与此同时，IC11的⑦脚也为高电平。故VD13导通，VD14截止，电源通过R29给C13充电，当C13上的电压充至2/3电源电压时，IC11的②、⑥脚变为高电平，③脚变为低电平，继电器K3释放，其接点K3-1、K3-2断开，振铃信号停止输出。同时，IC11的⑦脚也变为低电平，VD13截止，VD14导通，C13上的电压通过R30放电。当C13上的电压放电至1/3电源电压时，IC11的②、⑥脚又变为低电平，重复上述工作过程，形成模拟振铃信号。
5. 音频信号产生器：本电路由IC8（9300）音乐集成电路产生一个音乐信号，供测试受话时作信号源，音乐信号一路经C8、C3送给被测电话，另一路经VD6、VD8检波，送至电表CB指示音乐信号的输出值。
6. 可调直流稳压电源：由IC9（LM317）三端稳压器等电路组成，调整RP1可输出1.25～24V的可变直流电压。C9、C10为滤波电容，VD11、VD12为保护二极管，R9是用来稳定输出特性的。
7. 指示电路：由电表CB、R2、R3、R8、VD5、VD6、VD7、VD8等元件组成，R2、R3为分流电阻，R8为分压电阻，VD均为检波二极管，C3为耦合电容。
四、使用方法
使用时，将被测电话接到接线柱L1、L2上，打开检修仪电源开关，指示灯亮，由工作选择开关选定工作状态。
1. 振铃测试：工作选择开关置“1”位，触发SB，这时，被测电话应响铃，摘机振铃停止。根据响度情况，判断被测电话的受铃好坏。
2. 脉冲数、脉冲断续比的测试：工作选择开关置“1”位，IC1～IC4工作，LED1按被测电话所发的脉冲号码显示“0”至“9”九个数字。每发一个号码后须等待LED1复位显示“0”，再发下一个号码，否则显示错误。
3. 双音频发号测试：将工作选择开关置“2”位，IC6、IC7工作。LED2按被测电话所发号码显示“1”至“9”九个数字。同时，电表指示发号电平值。
4. 受话测试：将工作选择开关置“3”位，这时IC8工作，在受话器里便可听到音乐声，根据音乐声的强弱和音质情况，判断该受话器的灵敏度。
5. 送话电平测试：工作选择开关置“2”位，向被测电话送话器吹风或送中等“啊”音，电表应有一指示值。此值为被测电话的送话电平。正常时大于8dB。
6. 可调直流稳压电源的使用：将工作选择开关置“4”位。电表CB指示输出电压值，调整RP1至所需值。电压从L3、L4上输出。在修理被测电话振铃无声故障时，将此电源直接接至振铃块正负极，可判断该块的好坏。也可用于其他电器，一机多用。
（孟焕敖）
