图像通信改变了业余无线电通信只闻其声不见其人的局面，作远程通信也不要求操作者有娴熟的外语能力或者电报操作水平，因而很有优势。目前，业余无线电图像通信主要包括业余电视ATV、慢扫描电视SSTV与无线传真FAX。ATV在技术上与普通的电视区别不大，只是所占用的频段是UHF或者更高频率的业余频段，比如430MHz和1.2GHz业余波段，ATV要求实时传输图像和声音，占用频带宽度比较大（最小为4.5MHz），不适合狭窄的HF和VHF业余波段。SSTV则利用语音通信用的3kHz带宽，通过延长一幅图像的传输时间，互相传输全彩色静止画面。FAX是应用扫描和光电变换技术，把文件、图表、照片等静止图像转换成电信号，借助于业余无线电频率，传送到接收端，以记录形式进行复制的通信方式。现代的业余无线电FAX一般利用PC机和特殊软件。
目前，由于设备短缺的原因，ATV与FAX在国内还没有很好地开展起来。而SSTV则借助于PC机软件和爱好者手头的HF收发信机，得到一定的普及。本文将基于CMMSSTV软件介绍声波SSTV的实验方法，让没有电台设备的爱好者了解SSTV的操作和SSTV的实际收发方法。
CMMSSTV
CMMSSTV软件是由吉林业余无线电爱好者BD2LD王晓光先生汉化的SSTV软件，其下载地址是http：//www.qsl. net/bg2ld/cmmsstv1.exe。

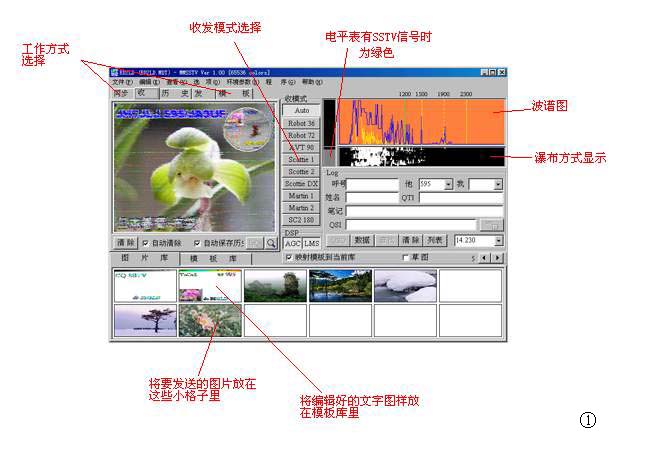

下载文件并把此自解压软件包解压到C：\mmsstv目录，双击MMSSTV.EXE文件运行此软件，输入电台呼号，可以看到类似于图1的软件界面。

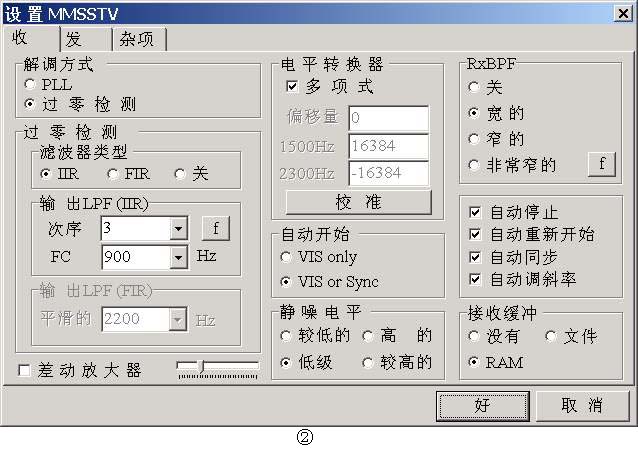

第一次使用程序时需要进行必要的设置，点击主菜单->选项（O）->配置MMSSTV，弹出图2窗口。

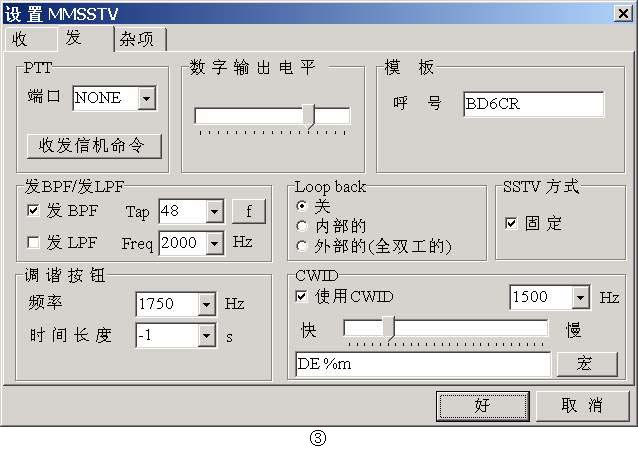

“收”属性页通常不用设置，也可将自动停止、自动重新开始、自动同步、自动调斜率选项选中。之后点“发”属性页，弹出图3窗口，点击PTT中的端口选择硬件接口所使用的端口（关于硬件接口，请参考上期文章，或者访问http：//bd2ld.myrice.com/dndtjk.htm），可选NONE（无）、COM1、COM2等；收发信机命令按钮用来设置带有CAT功能的电台控制命令；在使用CWID前画勾，则发送完SSTV信号后发送电报信号，发送内容可自行设置，如果要输入当前时间等动态的内容，可用宏来定义（图中％m即为宏的符号），点击宏按钮可以看到宏的列表。同时根据个人爱好设置发送速度和频率。然后点击“杂项”，可以看到有声卡、颜色、字体等设置，缺省设置就可以了。
声波SSTV实验

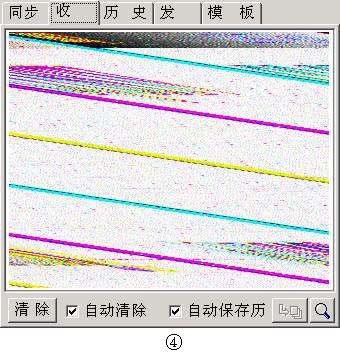

我们不必借助于无线电收发机就可以进行一些有趣的实验。如果有条件找到两台计算机，可以将两台计算机都安装CMMSSTV软件，一台发，一台收。如果没有条件，也可以找个录音机，先将计算机发送的音调录下来，然后播放让计算机接收解调。也可以找一个朋友，通过电话进行有线的SSTV实验。音频信号的传送最好使用电缆，如果环境噪音比较小，也可以用麦克风拾取音频信号。我们下面的实验就是用两台计算机做的，用耳机作为播放器，用麦克风作为接收器，假定我们已经将耳机的音量和麦克风的增益都调整到比较合适的位置，两台计算机上CMMSSTV软件都已经打开，BG6CQ发送，BD6CR接收。当BD6CR准备好接收图片后，BG6CQ选择图片与合适的制式，比如Scottie1，按“发”将图片发送。BD6CR计算机自动识别图片制式并自动接收，接收到的图片可能如图4所示。由于各个计算机时钟频率的差异，使图像不同步，发生了倾斜。

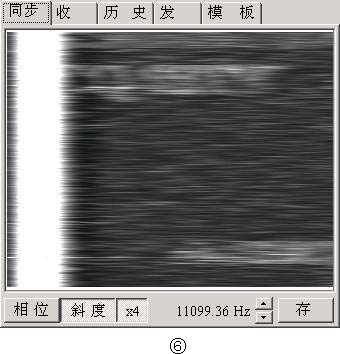

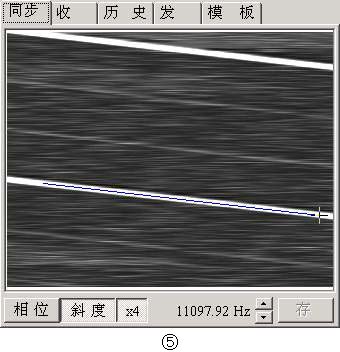

按“同步”属性页进行同步调整，如图5所示。同步调整主要是斜度调整和相位调整，斜度调整的方法是用鼠标画一条与白线尽量平行的线，可能需要多次调整，使白线垂直，结果见图6。
最后，按“收”属性页，就获得了同步的彩色图片，如图7。图上的斑点主要由环境噪声造成。
SSTV通信实践
将硬件接口和软件安装好，运行程序并设置相关参数，调整收发信机、硬件接口和声卡，使输入信号幅度合适（如果没做好接口也可以将电台的扬声器直接对准电脑的麦克风输入信号），这时你会看到软件的电平表在闪动，指示条一般是灰色的，如果信号太大，会变成红色，同时，右边的波谱图右上部有OVERFLOW字样闪动，就需要重新调整输入信号，如果检测到SSTV信号，电平表指示条会变成绿色。
早晚及周末在7.033MHz、14.230MHz、21.340MHz有很多SSTV信号，开始的时候建议先接收。在接收信号的同时要学习收发双方的操作方法，逐渐积累经验，为将来能够熟练收发SSTV打下基础。
在发送SSTV信号之前，要准备好待发送的图片文件，要求为bmp或jpg格式，如果图片不是这两种格式，要用图像处理软件进行转换，如Photoshop或ACDSee都可以。点击“图片库”，在图片库下面的框里单击鼠标右键选择从文件装入图像。把你常用的图片多装载一些，以便发送使用。
接下来该编辑模板了，把常用的呼叫、结束、QTH、想给对方看的内容（主要是文字）等都分别编辑到模板中，并存到模板库里，免得在收发信时再临时编辑浪费时间。在编辑模板时可多运用宏，这样可把动态的内容加到图像中去，见图8。模板编辑完成后用鼠标拖到模板库的空白框里松手即可，反之为从模板库里取模板。这个方法同样适用于在发送窗口与图片库之间移动图片。
发送SSTV如图9所示，按下使用模板小图标可将当前模板嵌入图片中，图片可以从图片库选择，并用鼠标拖进发送窗口。
发送SSTV信号前应该在频率上收听几分钟，看看有没有朋友在作SSTV通信，如果有，就等待他们结束以后主动发送图像给你要联络的一方，等待回答。如果没有人使用频率，你可以发出带有CQ SSTV字样的呼叫图像，发送完后等待回答，可能不会有人马上回答你，可以反复发送直到有人回答，这样SSTV QSO就开始了。当然有时也可能呼叫了许久也无人回答，很有可能是传播不好，那就只好改天再试。
SSTV通信和通话方式一样，至少要互相传送给对方本台的呼号和对方的信号报告，才算一次完整的联络。
SSTV通信经常出现两个或几个电台同时发送图像的情况，这时软件只接收信号较强的一个。由于信号强度变化，可能接收一段这个电台的信号，再接收一段另一个电台的信号，造成图像混乱，你可以用语音请求对方重发。
（荣新华 王晓光）
