EMC-PA564彩色显示器屡烧行管故障分析与电路改进

🏠 首页 《无线电》杂志 2003年 🔗 第6期 🔗 第32页 分类:电脑与单片机 🔗 曾文阳 🔗

EMC-PA564型15英寸彩色显示器,存在一个通病:机器在使用期限1年以后经常无故烧行管,更换行管后使用一段时间故障又会发生,尤其在雨天更甚。且雨天即使可以工作,刚开机的几分钟内屏幕图像亮度偏暗,伴有不规则闪烁现象。笔者通过对该机型故障发生根本原因进行检查分析,给出改进方案,供读者参考。

检查与分析

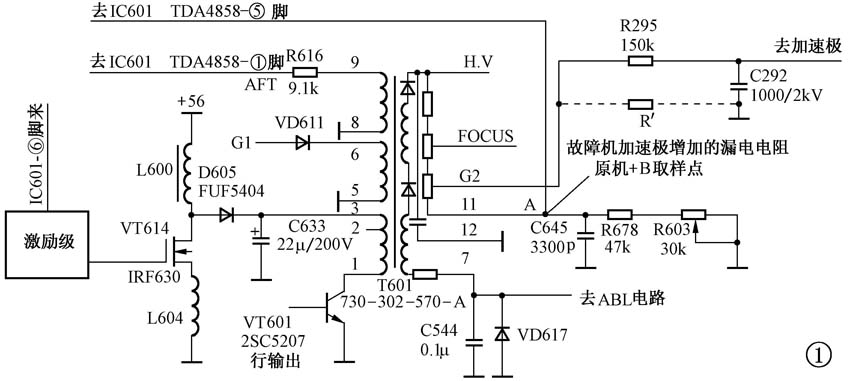

根据实物绘出有关电原理图如图1所示,行输出变压器VT601第二阳极高压H.V经内部分压电阻→聚焦电位器→加速极电位器→R687→R603在VT601的分压得到“+B控制取样”电压,最后送IC601-TDA4858的⑤脚(B-IN)端,IC601根据主机显示模式的不同及“+B取样电压”的大小,从第⑥脚输出的占空比可变的激励脉冲,经激励级去推动VT614,产生可变的+B电压为行管供电。

图5
图5 🔍原图 (850×381)

通过对多台通病故障机电路进行通电测量检查分析,发现以下3点是造成屡烧行管的主要原因:

1.IC601(TDA4858)的②脚在本机设计中直接接地,其X射线保护功能未用,使得当+B供电出现异常升高时无法保护行管。

2.在图1中,“+B控制”取样点选自A点,从表面上看并无不妥。可是由于显像管加速极回路工作电压近千伏,若该回路绝缘降低或元件不良(例如C292漏电或击穿)可使G2回路对地电阻降低,即出现如图1中虚线所示漏电电阻R‘与G2并联,这时H.V电压有一部分经 VT601加速极电位器中心抽头经R’流向地,从而A点的取样电压降低。这一结果直接导致IC601⑥脚输出脉冲宽度变宽,行供电电压偏高,行管处于过载工作状态。

3.仔细检查显示器尾板,发现工厂在生产线装配时在VT601加速极引线连接显像管G2的印制板元件面连接处涂了固化胶,固化胶填满了G2引线到C292的二引线,而这种胶经一年左右受潮出现氧化,绝缘电阻大大降低(实测可降至500kΩ左右),使得加速极无形中对地并联了1只分压电阻R‘(图1)。

随着机器使用年限的不断延长,第3点潜在的隐患对电路稳定性的影响越来越明显,当R‘绝缘电阻降低不太多情况时,+B超高不多,行管不一定损坏,机器可工作,此时G2偏低,光栅较暗,开机数分钟后,随着机器温度升高,固化胶绝缘电阻上升,G2也逐渐升高,机器恢复到正常工作状态,这样机器一整天工作都没问题。而在南方到了春夏季节气候潮湿时,固化胶绝缘电阻降低到不可忽略的情况下,A点电压急剧下降,又因该机设计电路时未启用TDA4858②脚的X射线保护功能,从而使得+B异常升高,行管烧毁。因此笔者认为:该机型如果不设X射线保护功能,则+B取样点就不应该设在A点,应该另设取样点。

注意:在该机电路未作改进前,严禁使用指针式万用表DC500V挡对地测量G2电压,否则将立即烧行管!

改进

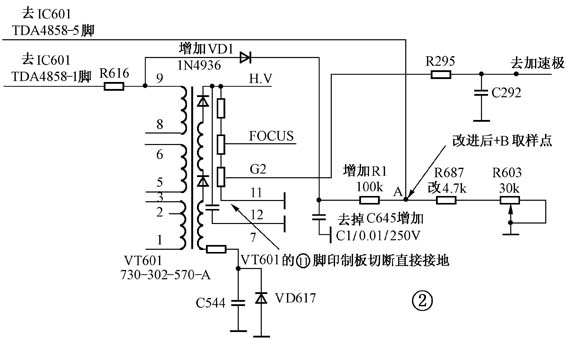

找出发生故障的原因后,即可针对有关电路改进以从根本上排除故障,改进后的电路见图2。

图1
图1 🔍原图 (567×339)

取一锋利小刀,将尾板G2引线上的固化胶小心剔除干净,用无水酒精洗净周围印制板,并用电吹风吹干。接着切断图1中VT601与A点的印制板铜箔连接,将VT601的直接接地,参照图2从VT601第⑨脚(AFT端)加接1只快恢复二极管VD1得到新的取样电压点, C645换用0.01μF/250V,R687改4.7k,增加R1(100k)。这样从AFT端引出整流滤波后的直流电压只有数十伏,潮湿环境对电路性能的影响极小,从图2引出+B控制取样电压比从图1引出时的可靠性要高得多。可从根本上解决本故障。通电前要注意R603中心抽头应先向地端旋到底,即阻值在最大位置,以防初次通电时A点电位偏低使+B偏高。待行扫描电路正常工作后才慢慢调整R603使+B值适当。由于该机电路板设计的局限,X射线保护功能可不作改动。笔者在实际中改装多台,经使用工作稳定,故障不再发生。

(曾文阳)
