三星CG15L/CG15V/CG15E/GG15M系列机芯的液晶显示器的社会拥有量较大，我们从大量的维修实例中总结出如下的维修要点。由于液晶显示器采用了很多ESD（静电敏感器件），因此维修时要特别注意防止静电对其造成损坏。

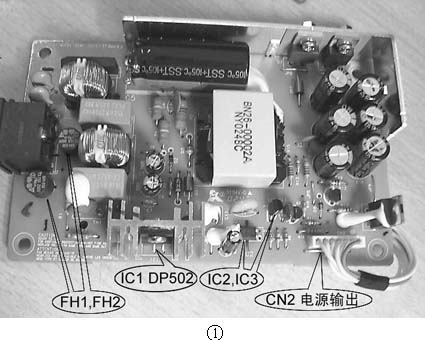

1.电源部分（见图1）：
它是比较常见的并联型自激式开关电源，采用专用IC，电路简洁，故障率低。电源输出电压插排为CN2，其引脚功能分别是：①脚：12V，供给主板二次稳压电路输出5V；②脚：12V（由⑥脚开关控制Q1）；③、④、⑤脚：地；⑥脚：开关控制；⑦脚：3.3V，主要供给液晶驱动电路及主板二次稳压电路2.5V。
常见故障现象及检修要点：IC1（DP502）损坏，FH1，FH2开路。IC1是厂家专用电源IC，目前市面上很难找到，常见损坏现象为①、②脚击穿；FH1、FH2是0.8的圆形保险丝管，损坏后若找不到同型器件可用玻璃管3.15A加护套焊上引线代用；当IC1损坏时最好把IC2（P817光电耦合）、IC3（TL431取样IC）一并更换。

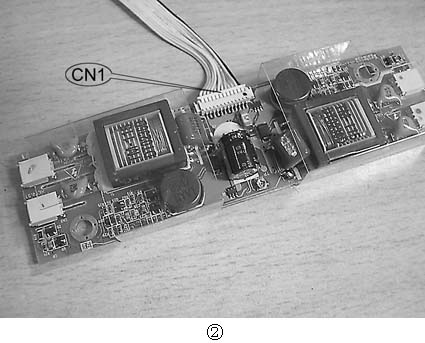

2.高压组件（见图2）：
供电插排是CN1（对应主板CN170），其引脚功能分别是：⑦脚是5V输入；⑩、是12V输入；④脚是为高压开关脉冲输入，②脚是为亮度控制，它由两组独立的高压发生器组成，由高压发生器输出约1000V电压来点亮显示组件中的冷阳极荧光灯，主要作用是为液晶提供光源，两器件同时损坏的可能性很小，但任何一组损坏都会出现上亮下暗（上暗下亮）的故障。
3.显示（灯）组件：
此组件由光源（冷阳极荧光灯）及液晶显示屏组成，其冷阳极荧光灯的寿命长（达25000小时）一般不会出故障，液晶显示屏要防止外力造成损坏。供电由高压组件提供背灯电源，由主板上Q132⑦、⑧脚提供3.3V至门、源驱动电路（由主板CN102的①、②脚进入）。

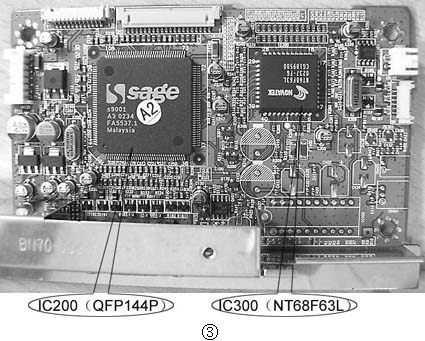

4.主板（见图3）：
它主要由IC200（QFP144P）主芯片来完成视频处理、视频编码等工作，IC300（NT68F63L）来处理同步信号、OSD显示、KEY控制等，此组件集成化较高，当出现故障时可注意关键点（以下有说明）波形来找到对应的故障所在。

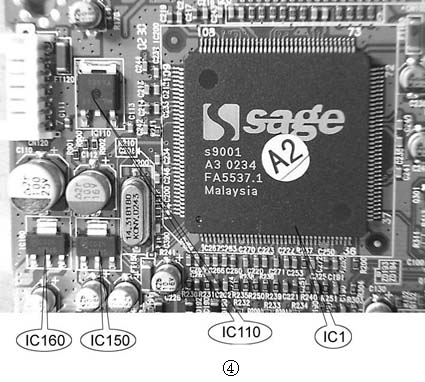

来自电源组件的12V电压经IC110（7805A见图4）稳压后输出5V供给IC300的⑤脚，3.3V电压经IC150（MC33375ST-2.5T3）、IC160（MC33375ST-2.5T3）稳压后输出两个2.5V电压。
IC200供电：⑨、由IC150提供2.5V电压；56由IC160提供2.5V电压；78由Q312⑤、⑥脚提供3.3V电压
来自PC的RED、GREEN、BLUE信号直接进入IC200的，由它经过一系列的处理，再由1输出复合信号与时钟信号。
来自PC的HSYNC、VSYNC脉冲进入IC300的，再由输出同相HSYNC脉冲至IC2009，由输出反相SYNC脉冲至IC2000。以上任一脚脉冲不正常均会导致无图像。
（刘先松）
