二、故障检修
1.检修资料
这里给出超级芯片TDA9370内电路框图，如图2所示。图中标出各引脚功能代号、信号出/入流向（箭头表示），并以表格的形式进一步说明各引脚功能、电压、电阻测试数据，同时给出TDA9370外围电路的晶体管型号、应用参数及代换型号。这对检修TDA9370超级芯片彩电有很大的帮助。
TDA9370内部电路主要有：微处理器（CPU）；图像中频信号处理电路；亮度、色度处理和解调电路；RGB基色信号矩阵变换电路；黑电平延伸、图像清晰度增强电路；RGB基色选择开关电路；免调试行振荡电路和行、场激励脉冲形成及输出电路：图像状态调整电路等，见图2。

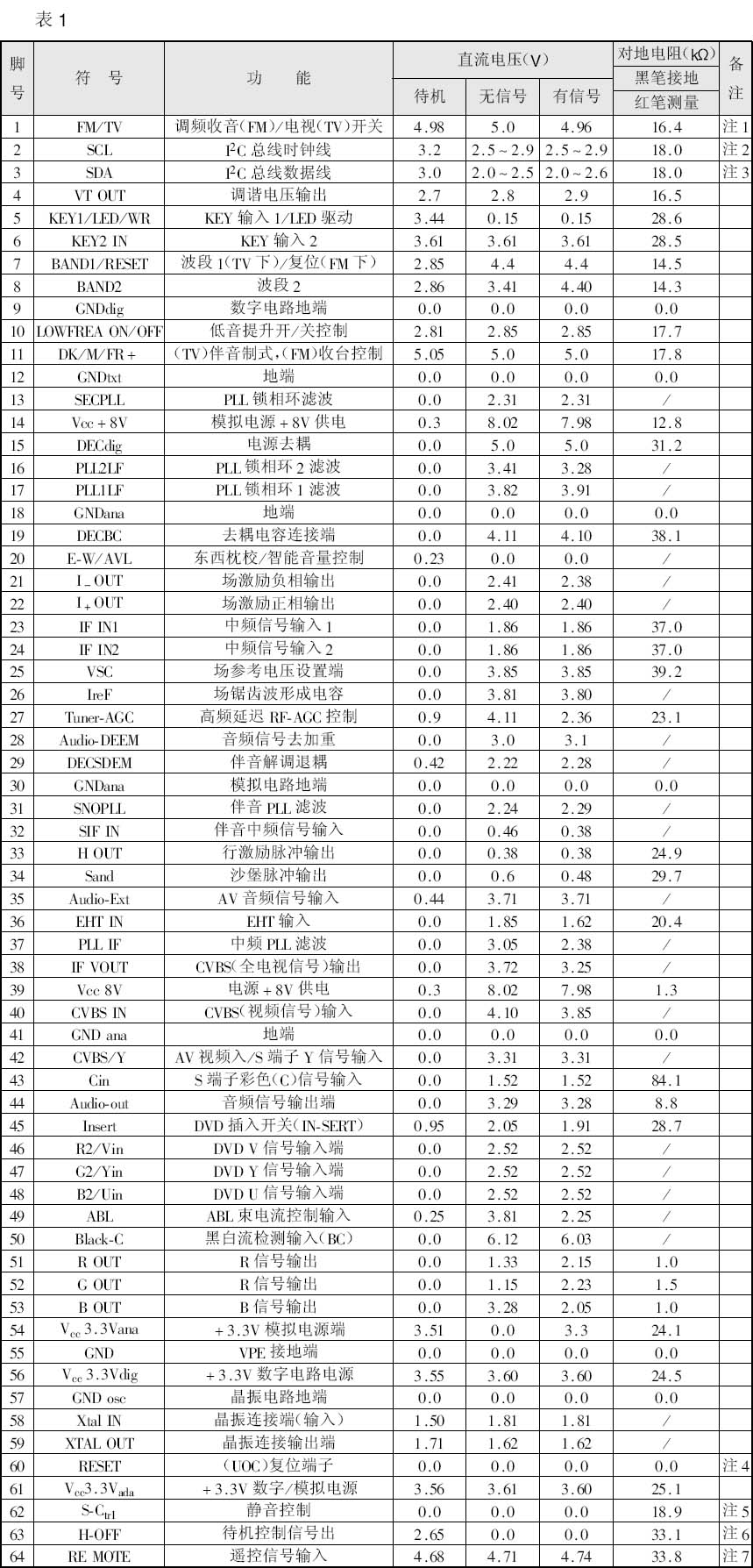

TDA9370超级芯片各引脚功能及维修数据，见表1。
注：1. ①脚，本机未设调频（FM）收音。
2. ②脚，有信号时电压变化。
3. ③脚，有信号时电压变化。
4.，本机接地。
5.，高电平静音。
6.，低电平0V开机。
7.，动态电压0.7V左右。
（3） TDA9370外围晶体管型号、作用及维修参数
TDA9370外围晶体管型号、作用、重点应用参数及代换型号见表2。
2.检修实例
检修TDA9370超级芯片彩电时，参阅图1、图2及表1、表2维修数据，对产生的故障进行分析和检测，可迅速找出故障点及产生的原因，本文列举一些常见的典型故障来说明。
（1） 图像与声音全无
在测得+8V、+5V、+3.3V各供电电压均正常的前提下，可从N100（TDA9370）注入人体感应信号。正常时，屏幕应出现明显的噪波感应条纹或雪花噪点，否则故障只在V241（2SC1815）及其外围相关元件上。若从注入信号后噪波正常，再分别从注入感应噪波信号，并输入外部AV或DVD分量信号试机，其中只有一种输入信号后噪波或声、像正常，表明TDA9370内部不良或TV/AV转换电路有故障，应怀疑TDA9370损坏或不良。若注入两种信号后均反应正常，可从声表面滤波器Z100输入端注入人体感应信号，看屏幕是否有明显的噪波干扰和噪音。若无，则声表面Z100损坏或不良；若有明显反应，可从高频头IF端子注入人体感应信号，看噪波是否正常。若正常，故障在高频电路中；若无，故障大致在V047（2SC388）及其相关外围元件上。
（2） 有图无声故障
此故障多发生在伴音功放电路中。在测得功放块N600（TDA8943SF）各脚电压均正常的前提下，从N600⑤脚注入人体感应信号，扬声器中应有明显噪音，否则，表明故障在功放电路本身。检修时，还应注意N600⑦脚外接的静音控制电路，看该电路是否异常导致误动作而静音。
其次，我们还可以从N100（TDA9370）注入人体感应信号，听扬声器是否有明显的噪声。若无，则故障在外接电路中；若有，可从V241（2SC1815）发射极注入人体感应信号试机，正常时，扬声器中也应有明显噪声，若无，则应重点检查V260、V261（均为2SC1815）、Z260（T6.5MHz）及其外围元件。
（3） 有声无图故障
在测得视频各脚电压均正常的前提下，先分别碰触N100（TDA9370），看屏幕噪波或噪点是否正常，若异常或无噪波条纹，再测末级视放电路有无故障或接插件XS200是否脱开。若正常，可从TDA9370注入信号，看屏幕反应是否正常。若不正常，则TDA9370不良或损坏；若反应明显且无异常，可改变信号注入点。从V241（2SC1815）发射极注入信号试机，若无明显噪波条纹，应重点检查V246、V247（均为2SA1015）、V251（2SA1015）和Z241（XTM6.5MHz）、Z242（XTM6.0MHz）及相关外围元件，看其中是否有击穿短路或开路。
（4） 控制功能异常或失控故障
在测得+3.3V供电的各脚电压正常的前提下，首先检查N100外接的晶振G200（12MHz），看是否存在漏电或不良；若晶振无异常，可拔下接插件SXK01，断开本机按键和键盘电路，用遥控试机。若遥控各项功能均恢复正常，则本机按键或键盘存在漏电或短路故障。
（5） 收台异常、漏台或高端、低端收不到台等故障
① 先在N100（TDA9370）④脚与地端各焊一根导线接于万用表直流10V挡，置自动搜索选台状态。正常时，在搜索全过程中，该脚电压应从0V～4.5V变化3次，否则R202（4.7k）电阻可能开路或阻值增大。若R202无异常，则TDA9370不良或损坏。
② 在高频头VT端子与地点各焊一根导线接于万用表50V直流挡，置自动搜台状态。在搜台全过程中，该电压应从0V～30V变化3次。否则，应检查V102（PH2369）及外围电路元件和+33V供电是否正常。
③ 在收视过程中，若频段转换异常，应检查N100⑦、⑧脚至高频头BL、BH、BU之间的电路元件，应特别注意检查V101（2SC1815）及其外围元件。如查无异常，则多为TDA9370内部频段转换电路不良或损坏。
（6） 开/待机异常或不能开机故障
测N100紞{6}脚电压，正常时待机为2.65V左右高电平，开机为0V低电平。若电压异常，应检查V201（2SC1815）是否击穿或不良；R145B（4.7k）上拉电阻是否开路或阻值发生变化等。以上均无异常，则有可能是TDA9370损坏或不良。
3. I 2C总线调整
TDA9370超级芯片内有I\(^{2}\)C总线接口电路（见图2），其中②脚SCL为时钟输出线，③脚SDA为数据输出/输入线，I\(^{2}\)C总线经外围传输去控制一些集成电路。当机器出现故障时，有些就需要进行I\(^{2}\)C总线调整以恢复正常功能。下面介绍调整的具体方法。
（1） 进入维修状态的调整方法
在维修过程中，若更换存储器或某项参数发生变化，要使被修电视机功能恢复原设计的要求，而恢复正常工作必须使电视机进入“维修模式”才能进行调整。长虹“银锐”51/15/98系列机（CH-6机芯）进入“维修模式”的方法是：将电视机的音量关至最小，在按下遥控器“静音”键的同时，按下“菜单”键，即进入“维修模式”状态。进入“维修模式”后，再分别按动“节目加、减”键和“音量加、减”键，进行调整项目的选项和调整。调整完毕后按遥控关机键关机，即可退出“维修模式”状态并存储数据。
（2） TDA9370单片机I\(^{2}\)C总线调整数据

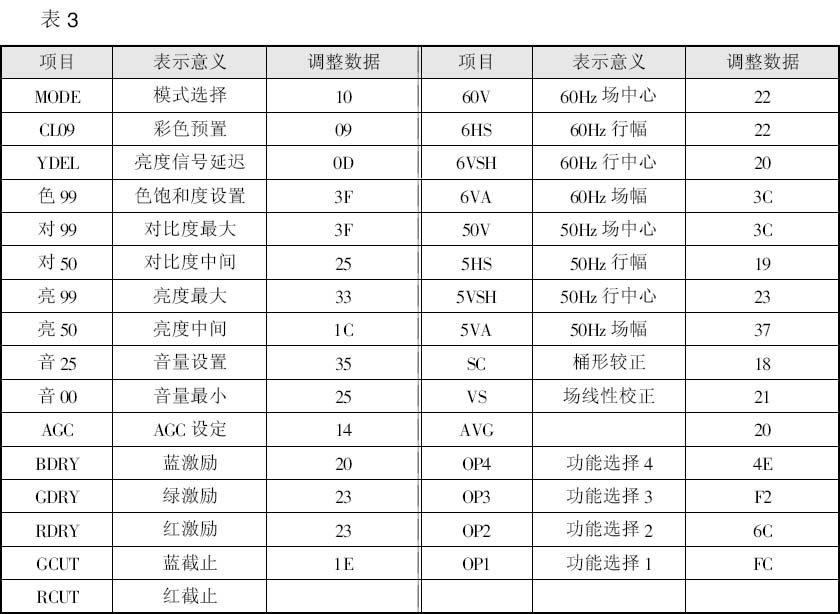

长虹TDA9370超级芯片彩电（单片机）I\(^{2}\)C总线调整数据，见表3。
