[例1]
在冷态下开机，无光无声，遥控开机无效。当打开电源开关在待机状态下通电一定时间后再次遥控开机，电视机工作一切正常。若关机（交流关机）较长时间再开机，则又出现上述现象，而且随着使用日期的推移，问题越来越重（即在待机下通电等待的时间越来越长）。
分析与检修：
在不能正常开机的情况下，通电测主电源整流输出为290V，正常。微处理器IC101（PCA84C641-524）供电5V也正常，但开关电源无输出。继续在路测各路负载，无短路现象，开/关机控制电路（主要由V113、IC901、V905等组成）各相关点电压，能随遥控开、关机操作跳变，但当跳变为开机电平后，马上又恢复到待机电平。为了尽快确定故障部位，拆下V905令开/关机控制失效，再测+113V输出点电压，发现电源启动后，未等表针稳定，电源便又停止了工作。怀疑输出电压过高引起过压保护，故再把V925焊下使过压保护电路也失去作用，同时挑开L931、V931一端，切断行、场扫描电路负载（注：此项工作是必须的，否则，一旦开关电源输出电压过高，极易造成行管或场输出块的击穿）并在C932两端并一60W灯泡负载，开机再测+113V输出端电压竟高达170V。显然，电源输出电压过高导致过压保护电路动作是电视机不工作的原因。

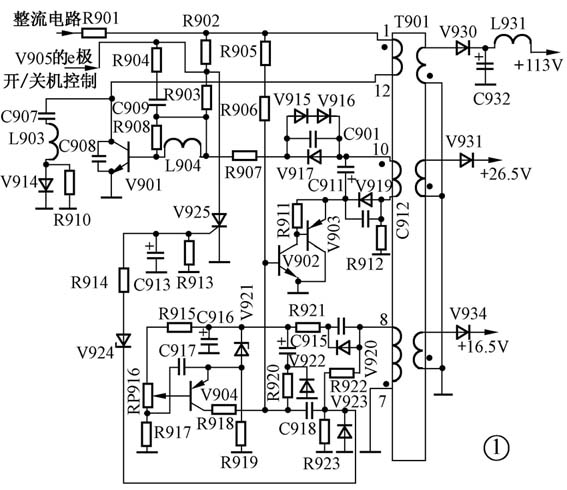

有关电路原理参见图1，在此电路中，应重点检查由V904及外围件组成的误差放大电路和由V902、V903、C911组成的脉宽调制电路。先测V904的e极电压为23V（正常应为14V），c极为3V（正常应为1V），V902的b极为0.72V（正常应为0.67V），V903的e极为0.3V（正常应为1.3V）。通过以上测量结果可以看出，误差放大电路已将过高的输出电压正确放大，并使脉宽调制管V902、V903工作于饱和导通状态，显而易见，问题集中到了C911（47μF/25V）上，但是，拆下测量又无明显漏电或容量下降迹象，在查不出原因情况下购同规格电容换之，各路输出电压恢复了正常。为进一步验证此电容的性能，将其重焊回后，当时开机正常（由于烙铁已将其加热），待冷却2小时后，再开机电压依然过高，而新换电容无此现象，由此说明原电容性能确实不良。最后恢复所有负载以及保护电路等，故障排除。
结论：
（1） 本例故障是由于C911性能不良引起的。当C911在冷态下存在轻微漏电时，会造成开关电源输出电压升高，电压升高后，过压保护电路动作而保护停机。当C911在待机下通电一定时间后，漏电现象逐渐消失，从而造成前述故障现象。在实际维修工作中，电解电容在冷态下漏电，而预热一定时间又正常的现象时有发生，因此当遇冷态工作不良，通电预热一定时间又正常的故障时，首先用替换法试换电源电路中的电解电容是快速排查故障的首选方法。
（2） C911不良为什么会导致输出电压升高呢？为此，笔者对该电源电路进行进一步剖析。有关电路见图1，T901的①、为初级绕组，⑩、⑨脚为正反馈绕组，⑧、⑦脚为取样绕组，V904及外围件组成误差放大电路；V902、V903和C911组成脉宽调制电路，其中V903相当于一只可变电阻，当电源电压升高时，其导通深度加强，e、c间阻值变小，反之则变大。现根据笔者的见解对C911在脉宽调制电路中的作用介绍如下：脉宽调制等效电路如图2所示，图中，RP为V903 e、c间的等效电阻。设在V901（电源开关管）截止期间，C911充得下正、上负的电压值为VC，在V901导通期间，⑩、⑨绕组产生的自感电动势为VL（VL：⑩脚为正，⑨脚为负），且流过V901的基极电流为0，则在V901导通期间，一方面正反馈绕组产生的⑩脚正⑨脚负的自感电动势VL经T901的⑩脚→V901的b→V901的e（地）→R912→T901的⑨脚，另一方面，C911在V901截止期间所充得的下正上负的电压VC，经RP→R912→绕组⑨、⑩脚放电。因我们已设V901的基流为0，故加在V901 b、e间的电压Vbe=VL-（VL+VC）/（RP+R912）×R912（下称式1）。由式1可见，当输出电压升高时，V904的c极电流（集电极电流）↑，V903导通深度加强，等效RP↓，Vbe↓，V901导通时间↓，使输出电压↓，从而使输出电压稳定在一定值上，这就是本机开关电源的基本稳压原理。依据式1，还可以看出：当C911在冷态存在轻微漏电时，相当于在其上并了一只电阻，使得VC↓，Vbe↑，V901导通时间↑，从而导致输出电压升高，这就是C911性能不良会使输出电压升高的原因。
[例2]
在图像亮度较暗时，电视机工作一切正常；当加大亮度后，随图像亮度信号的变化，行、场幅度均有不同程度的微缩。
分析与检修：
行、场幅度随图像亮度信号的变化都有不同程度微缩，应重点检查公共部分的电源电路。开机测+113V及+26.5V开关电源输出电压，在光栅较暗时分别为110V和26V，基本正常，且较稳定。当加大亮度后，发现这两组电压随图像亮度信号的变化，均有不同程度的摆动，且随着图像亮度信号的增强，成比例下降，怀疑电源带负载能力变差。测电源整流输出电压为290V，正常，限流电阻R901（6.8Ω）阻值正常，试换开关管V901，无效，问题落在了对电压起稳定作用的误差放大电路和脉宽调制电路。因电压摆幅较小，用电压测量法意义不大，于是便对这部分电路元件逐一进行检测，最后查出V903（BC369）的发射结和集电结正反向阻值正常，但e、c间阻值却为20kΩ左右，更换之，故障排除。
小结：
可由式1加以论证。在光栅亮度较小时，因负载能力较轻，V903的等效阻值RP应在20kΩ范围内变化，因此，V903的e、c间漏电现象反应在光栅幅度上的变化也较微弱而不易觉察。当加大亮度后，开关电源输出电压因负载的加重而降低，在正常情况下，RP应能朝着更大阻值范围变化，以使Vbe↑，V901导通时间↑，输出电压↑，但由于V903存在20kΩ左右的漏电，在图像亮度信号变化时，因输出电压无法得到正常调节，从而就出现了行、场幅度随亮度信号变化而变化的结局。
[例3]
收看过程中，有时正常，有时不定时关机。出现不定时关机后遥控二次开机，有时电视机可恢复工作，有时则不能。
分析与检修：
不定时关机故障，应重点检查电源电路和负载电路。为了迅速确定故障范围，如例1首先切断各路负载和开/关机控制电路。在外加假负载的情况下，长时间监测开关电源输出电压，发现有升高不稳定现象，而且随着电压不稳定的出现，开关电源相继停止工作，使电视机处于待机状态。判断又是误差放大电路或脉宽调制电路故障，引起过压保护电路动作，但由于故障的出现无规律，采用电压法或元件测量法奏效不大，于是用替换法逐一更换这两部分元件，当换下电压调整电位器RP916（470Ω）后，长时间监测电源电压再无升高不稳等异常现象。恢复负载及开/关机控制电路，故障再未出现。
[例4]
无光、无声，电源指示灯亮。开机检查限流电阻R901（6.8Ω）开路，开关管V901击穿，更换后交用户使用，几天后这两元件再次损坏。
分析与检修：
电源开关管反复击穿，应重点检查负载电路或高压吸收电路。再次换件后，测整流输出290V正常，各路输出电压正常，电视机工作一定时间后，摸开关管V901无过热现象，排除了负载有过流的可能。再仔细检查高压吸收电路中的元件C907、V914、R910等，在检查过程中发现R910的一端焊点有一不明显的黑圈（存在虚焊），重焊之，交用户已使用一年，此现象未再发生。
小结：
C907、V914、R910的作用是：在V901截止期间，T901的①、组产生的、①负的感生电动势，通过V914对C907进行充电，高压感生电压被C907吸收；在V901导通期间，C907上的电压，经V901的c、e→R910→L903放电。当R910一端脱焊后，C907（1500pF/2kV）所充得的电荷无法泄放，造成C907两端电压的积累，最终导致电源开关管V901击穿、R901烧断。
（赵吉庆）
