故障检修思路与方法
1. FM和AM收音均无声，但放音正常
从上篇附图可见，该机功放电路是收音和放音的共用电路。放音正常，说明功放电路无问题，故障仅发生在与AM、FM收音有关的共用电路上。其原因主要有：
① 收音电路供电异常。该机供电部分设有一只DC/DC（直流/直流）变换器，以供不同的汽车电系使用。当使用在12V电系汽车上时，取消DC/DC变换器。当使用在24V电系汽车上时，DC/DC变换器将蓄电池的24V电压变换为12V后提供给汽车音响。该电压由收/放音转换开关SA5转换后提供给收音电路。
进入收音电路的12V电压，经R676电阻限流，VD678、VD676稳压为7.1V，由C125电容滤波后加到CX-A1238M的⑦脚。当这部分电路异常，使⑦脚电压下降太多或消失时，就会导致收音无声。
② 收音/放音选择开关SA5不良。当该开关不良，在收音状态时，其公共触点上的+12V电压加不到R676电阻上时，也会导致收音无声。
③ 集成电路CXA1238M损坏。该IC是收音电路的核心，AM本振、变频、中放、检波以及FM本振、高放、混频、中放、鉴频、立体声解码等均由该集成电路来完成。如CXA1238M损坏，收音信号中断，同样会导致收音无声。
（2） 检修方法
① 收音供电的检查。用万用表10VDC挡测二极管VD678正极与地间的电压。正常时，该点电压应为稳定的7.1V。如该点电压太低，应检查C676电容是否击穿短路；VD676稳压二极管是否损坏；C125、C126电容是否漏电或击穿短路。如该点电压为零伏，则应重点检查R676电阻是否开路或虚焊、脱焊；SA5转换开关接触是否良好。
② CXA1238M⑦脚供电的检查。如检查上述元件无问题，但CXA1238M的⑦脚电压仍很低（<1.5V），此时，可切断⑦脚与外电路的连接铜箔，再测C125电容两端的电压。如仍很低，则说明⑦脚外电路印制板线条对地间存有漏电现象，可用无水酒精（含量95％以上）对漏电处（一般都有污物覆盖着，仔细检查不难发现）进行清洗、烘干后，故障一般即可排除。

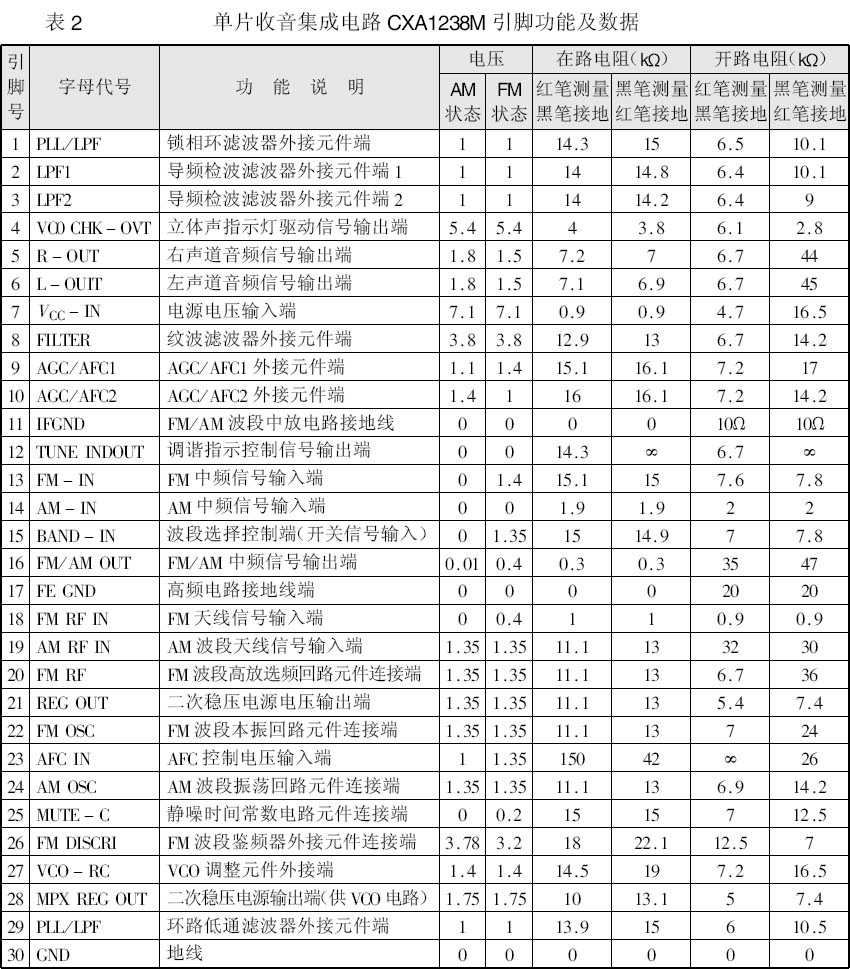

如断开⑦脚后，C125电容两端的电压恢复正常，说明CXA1238M⑦脚内电路存有严重短路。对此，还可用测阻法来进行确诊。将⑦脚与外电路重新焊好，用万用表R×1k挡测该脚对地正、反向电阻，并与表2所列的正常值进行对照。如果相差太多（当CXA1238M⑦脚与地间有严重损坏时，实测正、反向电阻值均在100～250Ω，根据损坏程度不同，其电阻值也不一样），则就说明其已损坏，应更换新件。
③ CXA1238M其它电路的检查。如测得⑦脚电压无问题，再测上的电压。该脚电压在AM状态为0.01V左右；在FM状态时为0.4V左右。如果测得电压为0V或很小，应重点检查L204、Z103的信号输入端与地间是否短路或严重漏电。如检查L204、Z103均无问题，则可能是CXA1238M本身已损坏。如果测得电压升高，说明IC内部电路可能有局部损坏。
CXA1238M的为AM/FM收音的中频信号输出端，从多例维修实例来看，当该脚电压在AM或FM状态均升高，且不变化，或者均为零伏时，整机均会出现收音无声故障。因此，当测得IC的供电电压正常，但电压升高且不变化（指AM/FM两种状态转换）时，一般即可确认CXA1238M本身已损坏。对于电压始终为零伏时的情况，在排除了L204、Z103输入端与地间出现短路的可能性后，也可确认CXA1238M已损坏。抓住了以上两个特点，就可以迅速确认CXA1238M集成块是否损坏。
2. FM波段工作正常，但AM波段收音无声
（1） 检修思路
由于FM波段工作正常，故可以初步判断电源、功放及AM和FM波段收音共用的电路是正常的，也就是说，功放电路、CXA1238M集成块的供电电源均无问题，故障仅发生在与调幅收音有关的电路中，其原因主要有：
① CXA1238M外接的AM/FM波段转换开关不良。外接波段选择开关SA6，通过IC内部AM/FM直流转换电路的作用，来选择相应的波段。当SA6断开时为FM波段，接通使接地时为AM波段。如该开关接触不良，不能使CXA1238M的良好接地时，就会导致调幅收音功能失效。而在AM状态（指波段开关）时收到的仍是FM波段的节目，这是该故障的最明显的特征。如属此类现象，一般都为SA6开关接触不良，致使不能良好的接地所致。
② AM中频输出电路故障。AM中频输出电路是指从CXA1238M的到之间的元件。AM中频信号从输出→R202电阻→L204中频变压器→Z201→C206→Z202→。如果这部分电路中有元件损坏，使AM中频信号在故障点处阻断，也会导致AM收音无声。
③ AM天线输入电路故障。AM天线输入电路是指从天线→L201→LA→C202→CXA1238M之间的电路。如这一通路中有元件不良，同样会使AM波段收音无声。
④ AM本振外接电路有问题。AM本振外接元件连接在CXA1238M与之间。当这部分元件异常使AM本振电路停振或工作失常，由此就会导致AM收音无声。
（2） 检修方法
① 检查AM中频输出电路。先检查R202电阻是否开路或呈虚焊、脱焊状态。如无问题，再检查L204初、次级引线是否有霉断开路现象（可通过测引出脚间的电阻值来判断）。如检查无问题，再用一只1000pF左右的电容分别并接在Z201、Z202的两端，看AM能否正常收音。如能收音，说明被并接的陶瓷选频器失效；如仍不能收音，且检查C206也无开路或失效现象，则说明IC内的AM中放输出电路无问题。
② 检查AM本振外接元件。AM本振电路外接元件不多，主要应检查TC203、L203、R201、C205、L202及LA本振可调电感是否有问题，印制板线条对地是否有漏电现象。
③ 检查AM天线输入电路。应检查C202、L201、LA是否有开路现象。C202失效使天线信号受阻时，也会引起AM收音无声，对此也不应忽视。
另外，L206内的电容漏电严重，使天线信号在此处短路入地时，也会引起AM收音无声故障。此时，CXA1238M上的电压将严重下降，这也是一种判断L206内电容漏电的一个重要特征。当然，如C202漏电时，也会导致上的1.35V电压下降，但这种情况发生的可能性较小，在实际修理时，曾发现C202出现过虚焊现象。
若上述检查均无问题，则一般都是因CXA1238M内的AM收音电路局部损坏引起的。对此，只有更换新的集成电路。
3. AM波段收音正常，但FM波段收音无声
（1）检修思路
AM波段收音正常，说明电源及功放电路、CXA1238M的供电均无问题，故障仅发生在CXA1238M与FM收音有关的内、外电路中。其原因主要有：
① AM/FM 转换开关SA6漏电。如果SA6开关漏电，当其处于FM位置而由于漏电作用使CXA1238M仍接地时，收到的仍是调幅波段的节目，这是该故障最明显的特征。如属此类故障，则一般都为波段开关SA6漏电。
② FM中频输出电路。FM中频输出电路是指从CXA1238M→之间的元件。FM中频信号从输出→Z103→Z102→CXA1238M的。如果这部分电路中有元件损坏，使FM中频信号在故障元件处受阻，就会导致FM收音无声。
③ FM天线输入电路故障。FM天线输入电路是指从天线→LF天线等元件→C105电容→CXA1238M之间的电路。如果这部分电路有元件不良→FM天线接收信号在某处中断或受阻时，也会使FM波段收音无声。
④ FM高放及本振外接电路有问题。FM高放外接元件是指CXA1238M与之间的元件。本振外接元件是指与之间的元件。当这两部分元件异常，使FM高放电路或本振电路异常时，同样会导致FM波段收音无声故障。
（2） 检修方法
① 检查FM中放输出电路。FM中放输出电路只有Z103、Z102两只10.7MHz的陶瓷滤波器。检修时，可先直观检查一下Z103、Z102的输出、输入引脚是否有虚焊、脱焊现象。如无，可用一只100～470pF间的电容逐一跨接Z103、Z102的输入与输出端。如跨接某一滤波器后，FM收音恢复，说明被跨的滤波器已失效，应更换新件。如一时无新品可换，也可用上述方法用一只电容跨接在有问题滤波器的两端，仅使用另一只滤波器来作应急修理。
② 检查FM天线输入电路。FM天线输入电路中的元件不多，主要应检查C101、C105电容是否开路或有虚、脱焊现象；C106、C132电容是否有漏电或击穿损坏。
③ 检查FM高放及本振的外接电路。FM高放及本振外接电路上的元件也不多，主要应检查C110、C111、TC101是否失效或损坏等。
④ 其它电路的检查。若检查上述元件均无问题，则一般都是CXA1238M集成块内部FM电路有局部损坏，可通过检查其上的电压或在路、开路电阻来确定。
需要注意的是：当CXA1238M外接的FM陶瓷鉴频器Z101异常时，也会导致FM收音无声故障，对此也不容忽视。
4.接收FM波段立体声节目时，立体声指示灯不亮，但有立体声效果
（1） 检修思路
遇到这类故障时，首先应考虑发光二极管LED101是否损坏；其次，由于发光二极管得不到控制信号，也不会发亮。控制信号是由CXA1238M内的指示触发器提供的。当不接收立体声广播或立体声信号很弱时，指示触发器处于截止状态，发光二极管中无电流流过，故不亮。当接收立体声广播时，指示触发器翻转为导通状态，于是电流流过发光二极管LED101，使之发亮。因此，当CXA1238M④脚内的立体声指示触发器损坏，就会造成立体声指示灯不亮或是常亮现象。
（2） 检修方法
① 用替换法检查发光二极管LED101是否损坏。若已损坏，应重换新件。
② 若检查LED101无问题，将波段开关SA6置于调频段（FM），并调谐到无电台处，用万用表测量CXA1238M④脚上的电压。该脚电压正常值在无立体声信号时约为5.4V。然后再调谐到正在播音的FM立体声电台处，重新测量④脚上的电压，正常值约为0.5V。如果这时测出的电压仍在5.4V左右，说明CX-A1238M④脚内电路有局部损坏现象，应重换新的集成电路。当然，如仅是无立体声指示，在一时又无CXA1238M可换，在要求不高的情况下，也可暂不换IC，就这样使用。此时，整机仅是缺少立体声指示功能，但并不影响其它功能的使用。
（孙余凯 王五春）
