由STR-S6708/6709所构成的开关电源广泛用于新型大屏幕彩电，我国TCL银佳系列彩电（如TCL2510G/2536G等）、创维CTV-8298WF彩电，西湖CD2978PN彩电、海尔629-733A系列彩电、康佳T-2566E、T2588E等型号彩电均使用这一电源。
STR-S6708/6709主要功能

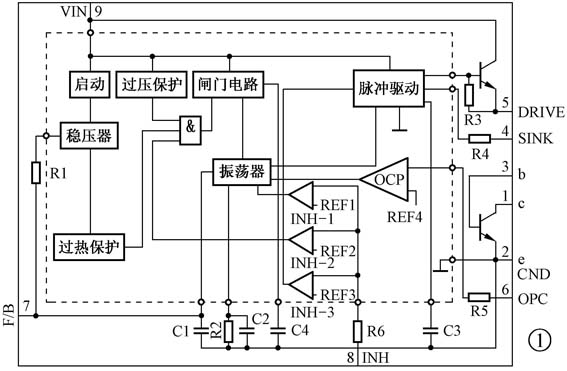

STR-S6708/6709是日本三肯公司推出的彩色电视机电源厚膜电路，其内部结构如图1所示，它内含启动电压检测电路、开关振荡电路、脉冲驱动电路、开关调整管、多种保护电路等，具有功能齐全、稳压范围宽（110V～264V）、保护电路完善、外围元件少等特点。STR-S6708与STR-S6709内部结构完全一样，但STR-S6709的功率比STR-S6708要大，STR-S6709常用于29英寸和34英寸彩电，而STR-S6708常用于25英寸及29英寸彩电。
STR-S6708/6709采用单列直插9脚封装形式，各引脚名称如下：
①脚：内部开关调整管集电极。②脚：内部开关调整管发射极。③脚：内部开关调整管基极。④脚：分流输入端，通过控制④脚的分流大小，便可控制开关管的饱和时间。⑤脚：驱动脉冲输出端，该脚输出调宽脉冲，并送入③脚，驱动开关管工作。⑥脚：过流保护输入端。⑦脚：稳压控制输入端。⑧脚：过压保护输入端。⑨脚：开关电源启动供电端。
电 路 分 析

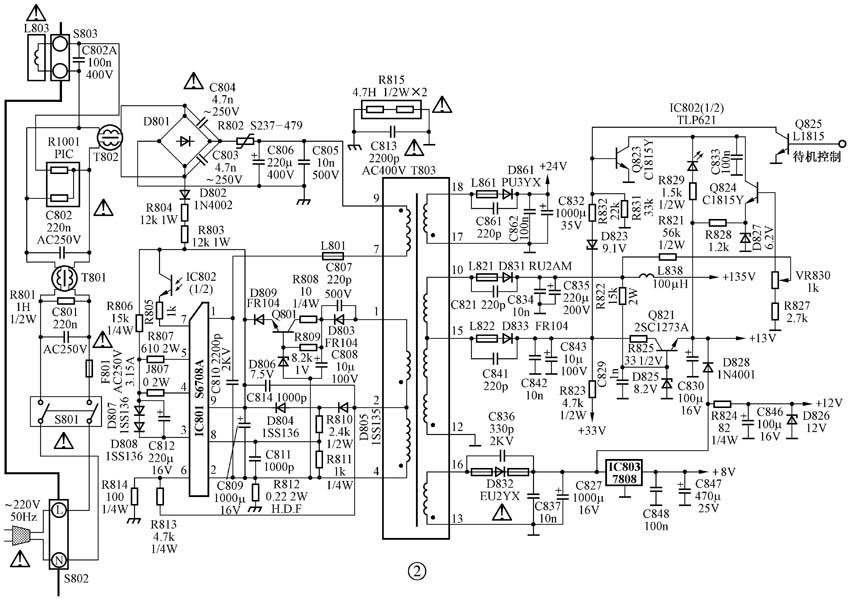

STR-S6708/6709应用很广，这里仅以TCL-2510G/2536G彩电为例进行分析，参考图2。
1.电源振荡过程
开机后，220V市电经电源开关及互感滤波器（T801、T802）送到整流电路，经D801桥式整流、C806和C805滤波后，获得+300V左右的直流电压，该电压经开关变压器⑨～⑦绕组加到IC801（STR-S6708）的①脚（开关调整管集电极）。另一方面，交流市电还由D802进行半波整流，再经限流电阻R804、R803对C809充电，C809两端电压按指数规律上升，当C809两端电压上升到8.0V时，IC801启动，内部振荡电路工作，并输出振荡脉冲，振荡脉冲经内部驱动电路放大后，从⑤脚输出，再经R807、C812、D807、D808送到③脚（开关调整管的基极）。开关调整管在③脚输入脉冲的作用下，进入开关工作状态。开关管进入开关工作状态后，⑦～⑨绕组上会有脉冲电压产生，从而使各次级绕组也感应出幅度不等的脉冲电压。其中，组上的脉冲电压经D861整流、C832和C862滤波后，获得+24V电压，给伴音功放电路供电。⑩～组上的脉冲电压经D831整流、C835和C834滤波后，获得+135V的电压，给行扫描电路供电。组上的脉冲电压经D833整流、C843和C842滤波后，得到+60V的电压，一方面稳压成+33V，给调谐放大器供电；另一方面经Q821稳压后输出。组上的脉冲电压经D832整流、C827和C837滤波后，获得+13V电压，该电压一方面送至遥控系统，在遥控系统中，被稳定成+5V电压，给CPU和存储器供电；另一方面经R824、D826稳压成+12V，给IC601（TV/AV切换电路）供电；再一方面，经IC803稳压成+8V电压，给IC201（小信号处理器OM8838）供电。
2.稳压过程
当某种原因引起+135V电压上升时，Q824基极电压会上升，而其射极电压又要维持不变，这样必使Q824导通加强，光耦器IC802中的发光二极管导通也加强，发光强度增加。光电三极管的导通程度加强了，从而流入IC801的⑦脚电流增大，经内部电路调整后，加大④脚对③脚的分流作用，从而使开关管的饱和基流缩小，饱和时间缩短，饱和期内，开关变压器初级绕组（⑨～⑦绕组）所储存的能量减少，开关管截止后，初级绕组向各次级绕组释放的能量也自然减小，各次级绕组上的脉冲幅度也跟着下降，各路输出电压也下降，从而确保了输出电压维持稳定。当某种原因引起+135V下降时，稳压过程与上述过程相反。
3.电路保护过程
STR-S6708具有完善的保护功能，一旦电路出现异常情况，电路立即进入保护状态。
STR-S6708的⑧脚为过压保护端，当某种原因（如稳压环路失效）引起各路输出电压大幅度上升时，开关变压器②脚上的脉冲幅度必上升，经D805整流，R810、R811分压后，送至IC801的⑧脚，使⑧脚电压也升高，只要⑧脚电压高于1.5V，STR-S6708立即进入保护状态，振荡电路停振，整机出现三无。
IC801的⑥脚为过流保护端，当流过开关调整管的电流过大时，R813上的电压升高，T803的②脚电压也升高，从而使IC801的⑥脚电压也升高，IC801进入保护状态，整机出现三无。
IC801的⑨脚也具有过压保护功能，当⑨脚电压高于11V时，IC801进入保护状态，整机出现三无。此时⑨脚电压在4.9V～8.0V之间摆动。如果关闭电源，重新开机，电源可能又会启动，待⑨脚电压高于11V时，又进入保护状态。
STR-S6708内部还设有过热保护电路。只要温度达到150℃，过热保护电路立即动作，使脉冲驱动电路停止工作，开关调整管因得不到驱动脉冲，也停止工作，整机出现三无。
4.待机过程
待机电压由遥控系统送来，正常工作时，遥控系统送来高电平，Q825饱和，Q823截止，对电源电路不产生影响。待机时，遥控系统送来低电平，Q825截止，Q823饱和，流过IC802内部发光二极管的电流增大很多，发光强度大大增强，光电三极管导通也大大增强，流入IC801⑦脚的电流增大很多，开关调整管饱和时间大大缩短，各路输出电压也大大下降，不足以满足负载的需要，此时，行电路停止工作，整机出现三无。
在待机状态下，+135V的主电源下降至33V左右，+13V电源下降到3V左右，C843上电压也从+60V下降至16V左右，其它各路输出电压也会按比例下降。由于+13V电压下降至3V，不能满足遥控系统供电的需要，此时Q821导通，其射极输出+7.6V的电压，送至遥控系统，从而确保遥控系统在待机状态下，仍能获得+5V的供电。
故 障 分 析
1.开机烧保险管
产生这种故障的原因有三：
一是交流输入电路或消磁电路存在短路现象，例如：接在火线与零线之间的电容击穿，互感滤波器绕组短路等。
二是整流滤波电路中存在短路现象，如整流桥堆击穿、并联在整流桥堆上的电容击穿、滤波电容严重漏电或击穿等。
三是开关调整管击穿。对于STR-S6708来说，开关调整管位于IC内部，对应引脚为①脚（集电极）、②脚（发射极）及③脚（基极），通过测量这三脚之间的电阻，很容易判断有无短路。
2. 300V电压正常，但开关电源不工作，各路输出均为零
检修这种故障时，⑨脚电压是关键，⑨脚是STR-S6708的启振供电端子，其外部有三条供电路径，一是启动供电路径，由D802、R804、R803组成。开机后，220V市电经D802整流，输出脉动直流电压，再经R804、R803对C809充电，当C809两端达到8.0V时，STR-S6708开始工作。二是正常工作供电路径，由D805、D804组成。当STR-S6708转入正常工作后，启动供电路径所提供的电流不足以满足STR-S6708的工作需要，此时将由正常工作供电路径为IC801的⑨脚供电，它利用D805和D804对开关变压器②脚上的脉冲进行整流，再由C809进行滤波，在C809上形成8.0V的电压，提供给IC801的⑨脚。三是待机供电路径，由Q801及周边元件组成。在正常工作时，开关变压器①脚上的脉冲电压经D803整流、C808滤波后，获得48V左右的直流电压。由于Q801基极电压为7.5V，低于IC801的⑨脚电压，故Q801处于截止状态，也就是说，正常工作时，待机供电路径不起作用。在待机状态下，由于各路输出电压均大幅度下降，C809两端的电压也会按比例下降，从而不能满足IC801的需要，此时，Q801导通，其集电极上近10V的电压经Q801和D806所组成的稳压电路稳压后，向IC901的⑨脚提供6.2V左右的电压，以满足待机的需要。
根据以上分析可知，当开关电源不工作时，应先测IC801⑨脚电压，若⑨脚电压为0V，说明启动供电路径有问题，应查D802、R804、R803及C809等元件。若⑨脚电压为8V，说明⑨脚外部的供电电路无问题，故障很可能出现在IC801内部，或者出在IC801的③脚、④脚、⑤脚外部元件及R812上，可先对③脚、④脚、⑤脚外部元件及R812进行检查。如果未发现异常，则更换IC801。若⑨脚电压在4.9V～8V之间摆动，说明IC801很可能进入保护状态，此时应查如下一些电路：
（1） 待机供电电路是否有故障。当电源进入正常工作后，若Q801处于导通状态，就会使IC801的⑨脚电压超过11V，引起IC801保护。
（2） IC801⑥脚外围电阻R814是否断路。当R814断路后，⑥脚输入的电压会升高，引起IC801保护。
（3） 稳压环路是否正常。当稳压环路出现故障而引起各路输出电压异常升高时，C809两端的电压也必升高，并超过11V，引起IC801保护。检修时，可先对Q824、D827、IC802（光耦器）等元件进行检查，若无问题，再更换IC801。
3.整机出现三无，各路输出电压严重下降
产生这种现象时，应先将+135V负载断开（即将行负载断开），再在C835两端接一100W/220V照明灯炮，看输出电压是否上升至正常值，若上升至正常值，说明故障出在行输出电路。若未能恢复至正常值，说明故障出在稳压电路上，应对Q824、D827、IC802等元件进行检查。若无问题，则更换IC801。
另外，如果+135V电压下降至30～40V时，说明电源很可能处于待机状态，此时应查Q825、Q823及IC802等元件。
STR-S6708检修数据如附表所示。
（王忠诚）
