由于受居室空间的限制，很多发烧友在选择音箱时总会选择体积小点的音箱，不过这样一来，受扬声器口径的限制，音箱的低频重放能力就会受到很大的限制，使重放的音响效果不是很理想。如果在一个音箱中安装两个低音扬声器，就能够有效地提升小口径扬声器的低频重放效果。本期介绍一款两个低音扬声器并联工作的倒相式音箱。
扬声器选择
本款音箱所用扬声器均选用了国内著名的扬声器制造厂南京电声股份有限公司生产的南鲸牌扬声器，该厂的扬声器产品对于普通的发烧友来说，性能价格比很高，很适合自制音箱的音响爱好者选用。中低音单元选用该厂生产的高档PP盆6.5英寸扬声器，型号为YD176-8XPH，高音扬声器采用音色圆润的软布膜双磁路球顶高音扬声器，型号为QG20-8GL。扬声器技术指标如表1所示。
箱 体 制 作

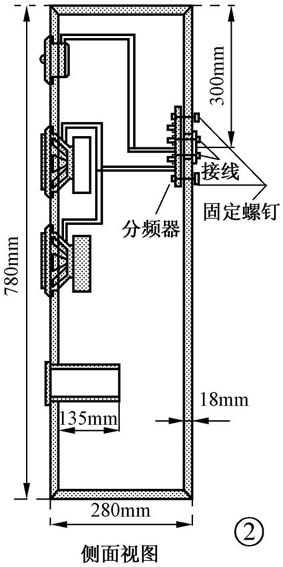

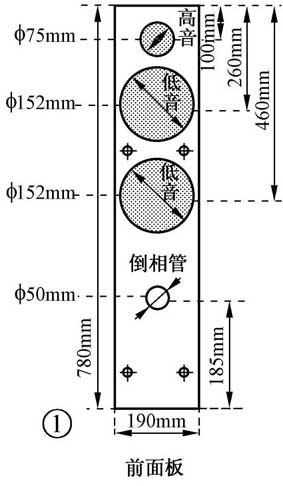

箱体尺寸分别为190mm（宽）×280mm（深）×780mm（高）。音箱箱体采用厚度为18mm的中密度板制作，左右两只音箱前面板尺寸以及扬声器排列均相同，如图1所示。侧面视图和倒相管长度如图2所示。倒相管用直径50mm的PVC工程塑料管截取所需要的长度即可。
音箱箱体的连接采用了笔者以前介绍的三角铁连接方式（具体方法见本刊以前的文章介绍），将箱体制作好以后，要往箱体内部灌入适量的沥青，以确保箱体内部密不透风，然后趁着沥青还未干透的时机，再往箱体后壁填充一些厚度约为8mm海绵作为吸音棉。为了保证整个箱体具有足够的刚性，还可以在箱体四壁增加4个横截面为25mm×25mm的加强柱。音箱外观的装饰视个人爱好而定。
分频器的制作

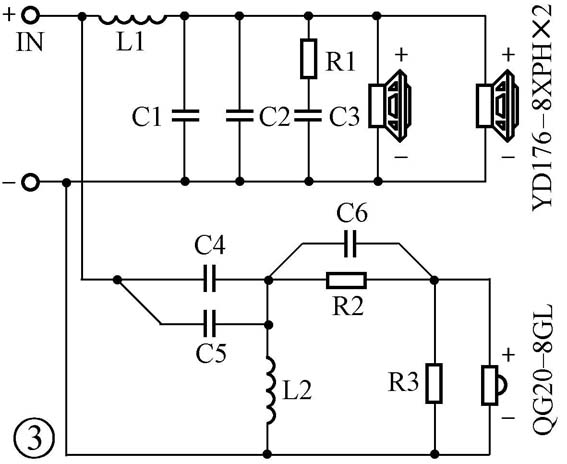

图3是该音箱分频器电路图，根据所用扬声器的特点，笔者将分频点选在3.2kHz（-12dB/oct）。R1、C1组成的阻容网络对低音扬声器在高频下的阻抗增加起补偿作用。由于本音箱所用的两个低音扬声器工作在并联状态，如此一来，低音所输出的声压将比使用单个扬声器单元高3dB，为了平衡高低音的声压，这里采用了R2、R3组成的衰减网络将高音扬声器灵敏度衰减了约3dB。另外，C6与R2组成的RC谐振网络，可以补偿R2上的高频信号衰减现象，对于提高音箱的高频特性有很好的作用。C6容量可以在0.68μF～2.2μF范围内根据需要选择。由于C6对于高频信号的通路有很大的影响，故需要选择高品质的无极性电容，这里选择了红色的方块状WIMA电容。分频器所用元器件的参数如表2所示。
（科林）
