反馈类型的快速判断

反馈是电子技术中常用的基本概念。所谓反馈就是将放大电路的输出量（电流或电压）的一部分或全部通过一定的方式送回到放大器的输入端。反馈分为正、负反馈；交流、直流反馈；电流、电压反馈；串联、并联反馈。下面分别加以说明。

按输出端取样对象可分为电压和电流反馈。若反馈信号的取样对象是输出电压，称为电压反馈，其特点是反馈信号与输出电压成正比；若反馈信号的取样对象是输出电流，称为电流反馈，其特点是反馈信号与输出电流成正比；判断时可直接通过观察电路结构进行判断。

电路中有反馈时，输出端电路常用连接方式有以下几种。

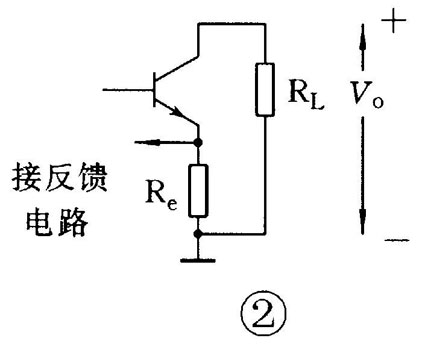

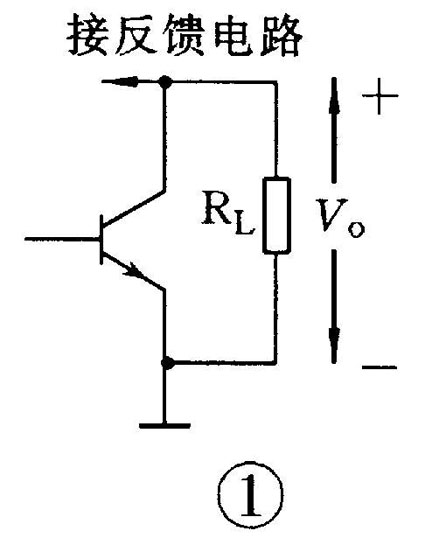

观察电路输出端特点，对于共发射极电路，若从集电极取出则是电压反馈（图1），若从发射极取出则是电流反馈（图2）；对于共集电极电路，若从发射极取出则是电压反馈（图3）。

按输入端连接方式可分为串联反馈和并联反馈，即串联或并联反馈是对放大电路输入端而言的，通过观察电路特点来判断。

当信号从基极输入时，输入端电路常用的反馈连接方式如下。

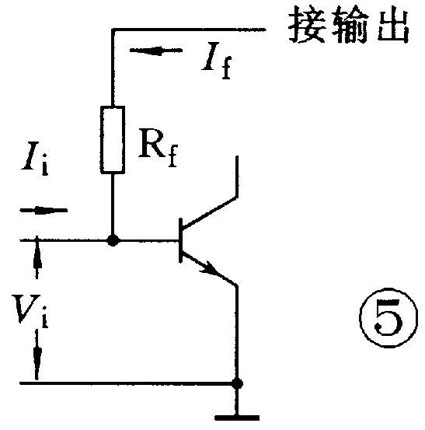

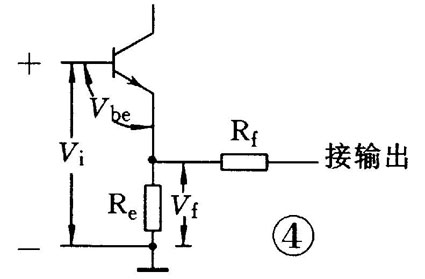

若是反馈网络反馈至放大电路的发射极，则是串联反馈（图4）；若是反馈网络反馈至放大电路的基极，则是并联反馈（图5）。

正、负反馈可按照瞬时极性法进行判断。

判断时可假设输入信号Vi为瞬时正极性，对于共发射极电路，集电极电位与基极电位的瞬时极性相反，发射极电位（有射极电阻Re而无旁路电容Ce）与基极电位瞬时极性相同。

反馈信号的瞬时极性与输入信号的瞬时极性相比较，当反馈信号引入到输入端的基极上，两者同极性时为正反馈，不同极性时为负反馈，见图6和图7；当反馈信号引入到输入端的发射极上，两者同极性时为负反馈，不同极性时为正反馈，见图8和图9。

如果反馈信号中只包含直流成分，则为直流反馈；如果反馈信号中只包含交流成分，则为交流反馈；在很多情况下两种反馈兼而有之。直流反馈能稳定静态工作点，交流反馈改善放大器动态特性。判断交、直流反馈时主要是观察反馈网络的组成结构，如果反馈网络是由电阻、电容串联组成的，则是交流反馈；如果反馈网络除了电阻外还并联有电容则是直流反馈；如果反馈网络是由电阻组成的，则是交直流反馈。

（张丽莉 韩翠英）
