TPA2005D1是德州仪器（TI）公司生产的输出1.1W、单声道、免输出滤波器的D级音频功率放大器。主要特点：在THD+N=1％、f=1kHz、RL=8Ω时，V\(_{DD}\)=5V，P\(_{o}\)=1.18W；V\(_{DD}\)=3.6V，P\(_{o}\)=0.58W；V\(_{DD}\)=2.5V，P\(_{o}\)=0.26W；输出400mW时效率可达84％，输出100mW时效率79％；耗电典型值2.8mA；有关闭控制，此时耗电仅0.5μA；采用完全差动设计，与传统D级音频功率放大器相比较，免去了输入耦合电容器及输出滤波器，但输出电压噪声很小，典型值48μVRMS；外围元件仅3个（两个输入电阻及一个电源旁路电容）；15焊球BGA封装（尺寸2.5mm×2.5mm×1mm）；工作温度-40℃～+85℃。整个功放占印制板面积6mm（长）×2.5mm（宽），非常适合用于手机及PDA等便携式电子产品。
推荐的工作条件：
工作电压VDD为2.5V～5.5V（适合一节锂离子电池供电）；关闭控制端 （SHUTDOWN————————）加大于2V电压，正常工作；加小于0.8V电压，器件关闭；增益≤20V/V（26dB）；共模输入电压0.5V～V\(_{DD}\)-0.8V；工作温度-40℃～+85℃。
主要电特性：
输入失调电压在V\(_{I}\)=0V、A\(_{V}\)=2V/V、V\(_{DD}\)=2.5V～5.5V时最大值25mV（测量差动值）；电源抑制比（PSRR）典型值-75dB；共模抑制比（CMRR）典型值-68dB；增益（A\(_{v}\)）取决于输入电阻R\(_{I}\)，典型值为300kΩ/RI。
在T\(_{A}\)=25℃、增益=2V/V、R\(_{L}\)=8Ω、f=1kHz，V\(_{DD}\)=3.6V、P\(_{o}\)=0.5W时，THD+N典型值0.19％；在VDD=2.5V、Po=200mW时，THD+N典型值为0.20％。
封装与焊球排列：
TPA2005D1的封装为15焊球BGA封装，各焊球排列如图1所示。各焊球符号及功能如下：D1（IN-）反相差动输入端；C1（IN+）同相差动输入端；B4、C4（V\(_{DD}\)）电源正极；D4（VO+）BTL正输出；A4（VO-）BTL负输出；A2、A3、B3、C2、C3、D2、D3（GND）地；A1 （SHUTDOWN————————）关闭控制端（低电平有效）；B1（NC）空脚。
应用电路：如图2所示。外围元件是两个输入电阻R\(_{I}\)及一个电源旁路电容C\(_{S}\)。R\(_{I}\)为差动放大器的输入电阻，它的阻值确定了放大器的增益A\(_{V}\)，其关系式为：
A\(_{V}\)=300kΩ/R\(_{I}\)
这两个输入电阻要匹配，这对完全差动放大器十分重要。在基准电压上的输出平衡取决于这两个电阻的匹配的好坏。另外，如果这两个电阻失匹，CM-RR、PSRR及二次谐波失真对消就会减弱。建议采用精度1％或高于1％的电阻保证最佳的性能。
这两个电阻要尽可能接近器件以防止噪声进入。为取得最佳性能，增益应选择2V/V或更低。
旁路电容C\(_{S}\)对保证高效率及低THD至关重要，采用低等效串联电阻（ESR）的陶瓷电容1μF，并尽可能接近器件的V\(_{DD}\)端。要注意，输入共模电压必须在0.5V～V\(_{DD}\)-0.8V范围之内，否则要增加输入电容C\(_{I}\)，如图3所示。
C\(_{I}\)与R\(_{I}\)组成高通滤波器，转折频率f\(_{C}\)与R\(_{I}\)、C\(_{I}\)的关系为：f\(_{C}\)=1/（2πR\(_{I}\)C\(_{I}\)），如果转折频率在音频频段，电容器C\(_{I}\)的允差必须在±10％之内或更小些。因为电容量的失匹将引起转折频率处阻抗失匹及降低。对于平坦的低频响应，输入电容C\(_{I}\)可取1μF。

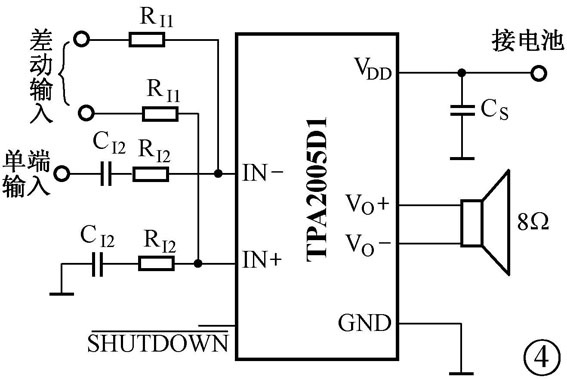

图4是一种可输入差动信号及一个单端输入信号的电路。例如在手机中可输入铃声及话音信号（话音信号由差动输入，铃声由单端输入）。差动信号的增益取1，铃声信号的增益取2。这种电路有可能通过IN+耦合地线噪声，用差动输入要更好一些。单端输入必须由低阻抗源来驱动，即使此单端输入不用时也应如此。
按差动输入增益为1，则RI1=300kΩ；按单端输入增益为2，则R\(_{I2}\)=150kΩ。若单端输入的转折频率f\(_{C}\)取20Hz，则按公式可计算出C\(_{I2}\)值。
C\(_{I2}\)=1/（2π150kΩ×20Hz）
C\(_{I2}\)=53pF，可取68pF。
（戴维德）
编者注：
有关TPA2005D1更详细的原厂资料可上网查询：www-s.ti.com/sc/ds/tpa2005d1.pdf。
