8×8的LED点阵组件DOT8的应用
[实验4]“玉”字显示
在点阵组件DOT8上以动态扫描方式显示一个8×8点阵构成的“玉”字。用到的端口有P5和P6。
硬件电路参考今年第2期39页图5。端口P5与点阵的列接口，端口P6与点阵的行接口。

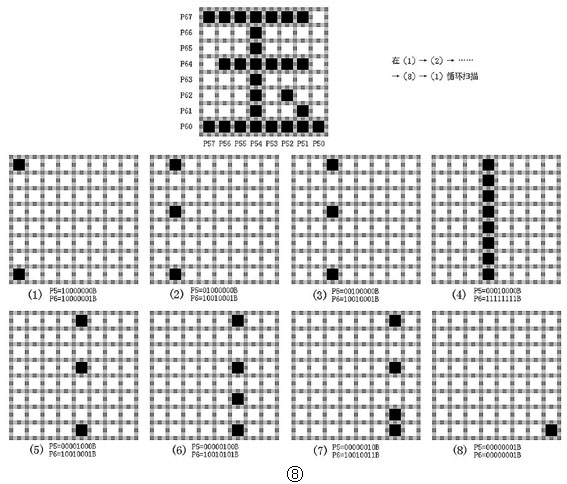

点阵式LED（或LCD）显示板，既可以采取逐行扫描方式，也可以采取逐列扫描方式，在本实验范例中采用的是后者。用P5选通点阵的某一列，用P6输出被选通列的显示编码，如图8所示。例如，当P5输出“10000000”和P6输出“10000001”时，点阵的显示图案为图8中的（1）。
；***************
；《“玉”字显示》
； 文件名称： DOT8.ASM
； 使用组件： DOT8
；***************
SETCHIP EM78447；向汇编器声明目标单片机型号
ORG 000H；声明主程序开始地址
MOV A，@0X11；控制数据送累加器
IOW0X 0E；禁止看门狗活动
MOV A，@0；令A=00H
IOW 5；设置端口5为输出
IOW 6；设置端口6为输出
LOOP MOV A，@10000001B；第7列中该点亮的管编码送A
CLR 6；清零端口6
BS 5，7；选通第7列
MOV 6，A；把A值送端口6
MOV A，@10010001B；第6列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，6；选通第6列
MOV 6，A；把A值送端口6
MOV A，@10010001B；第5列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，5；选通第5列
MOV 6，A；把A值送端口6
MOV A，@11111111B；第4列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，4；选通第4列
MOV 6，A；把A值送端口6
MOV A，@10010001B；第3列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，3；选通第3列
MOV 6，A；把A值送端口6
MOV A，@10010101B；第2列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，2；选通第2列
MOV 6，A；把A值送端口6
MOV A，@10000011B；第1列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，1；选通第1列
MOV 6，A；把A值送端口6
MOV A，@00000001B；第0列中该点亮的管编码送A
CLR 5；关闭所有列
CLR 6；清零端口6
BS 5，0；选通第0列
MOV 6，A；把A值送端口6
NOP；插入一个指令周期延时
CLR 5；关闭所有列
JMP LOOP；循环返回
；***************
END；源程序结束
※程序调试方法
由于SIM447模拟执行程序的速度要比单片机实际执行程序的速度低得多，所以显示效果存在明显的闪烁现象。可以利用“连续单步运行方式”来观察在点阵DOT8上的显示结果是否正确，即可达到调试的目的。方法是在“>”提示符下按住9邀F79妖。
※几点说明
1.利用Windows 98之下的“画图”工具软件，可以获取字形的点阵数据。方法是：先利用画图的“文字”按钮工具输入适当字号和字体的文字（在此以“玉”字为例）。利用“查看” 菜单命令之下的“放大”功能和“显示网格”功能，再利用“图像” 菜单命令之下的“拉伸/扭曲”的拉伸功能，可以在水平和垂直方向上放大选定倍数，即可获得效果如图8所示的字符点阵图。
2.如果所显字符或图案符合一定规则（比如图9所示的图案），也可以采用“静态驱动”方式。程序清单如下：
；***************
；《反白显示“井”字》
； 文件名称： DOT8-1.ASM
； 使用组件： DOT8
；***************
SETCHIP EM78447；向汇编器声明目标
单片机型号
ORG 000H；声明主程序开始地址
MOV A，@0X11；控制数据送累加器
IOW 0X0E；禁止看门狗活动
MOV A，@0；令A=00H
IOW 5；设置端口5为输出
IOW 6；设置端口6为输出
LOOP MOV A，@11011011B；把行选编
码送A
MOV 6，A；把A值送端口6
MOV A，@11011011B；把行选编码送A
MOV 5，A；把A值送端口5
LOOP1 JMP LOOP1；原地踏步
；***************
END；源程序结束
示波器组件SCOPE的应用
在这个范例中，我们示范如何使用SIM84 提供的波形显示功能。下面的范例程序会利用查表方式，将正弦波的波形输出至波形显示器中。在程序执行的同时，您可以按下功能键F6，来调整波形显示器的取样周期，以使其输出的正弦波更漂亮。
[实验5]三角波信号发生器
※实验项目实现的功能
在这个范例中将P6定义为输出口，利用了P6口外接的虚拟数模转换器ADC和示波器组件SCOPE，来模拟产生三角波信号。当然也可以产生其他任意形状的周期信号及非周期信号。
※硬件电路规划
SCOPE电子组件示意图参见本刊第2期39页图7。端口P6经过一只外接并行端口的ADC，把单片机输出的8bit数字信号给转换成0～5V之间的模拟电压信号。该模拟信号作为示波器的输入信号，在虚拟的荧光屏上即可看到该模拟信号随着时间变化的波形。
※程序流程图

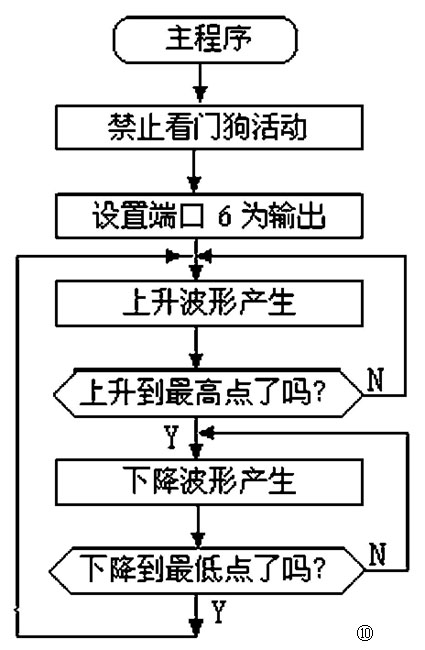

程序流程图比较简单，如图10所示。
※程序清单
；****************
；《三角波信号发生器》
； 文件名称： SCOPE-3.ASM
； 使用组件： SCOPE
；****************
SETCHIP EM78447；向汇编器声明目标
单片机型号
P6==6；端口6数据和方向寄存器地址
定义
STATUS==3；状态寄存器地址定义
Z==2；进位标志位的位地址定义
ORG 000H；声明主程序开始地址
MOV A，@0X11；控制数据送累加器
IOW 0X0E；禁止看门狗活动
MOV A，@0；令A=00H
IOW P6；设置端口6为输出
LOOP：INC P6；上升
JBS STATUS，Z；上升到最高点了吗
JMP LOOP；否！继续上升
LOOP1：DEC P6；是！下降
JBS STATUS，Z；下降到最低点了吗
JMP LOOP1；否！继续下降
JMP LOOP；是！开始下一个周期
；***************
END；源程序结束
※程序调试方法

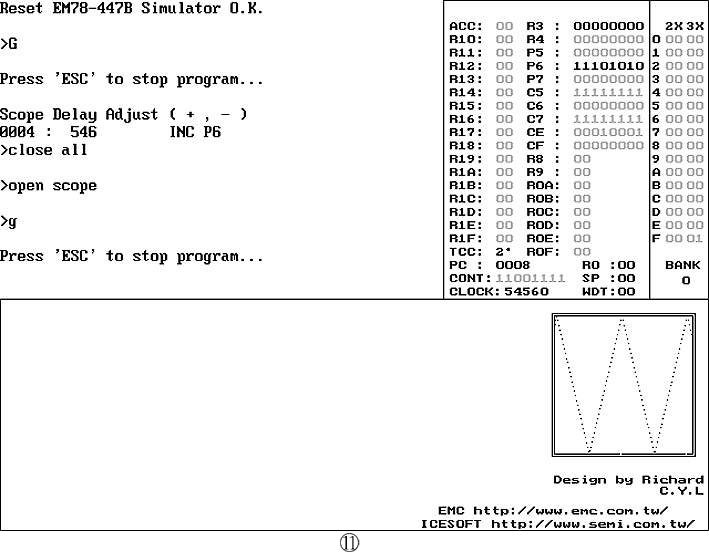

在打开SIM447之后，首先关掉所有组件，再打开SCOPE组件，然后装载汇编过的目标程序，采用连续运行方式（所用命令也可以参考图11的左上角部分）。运行期间按动9邀F79妖功能键以及“+”号键，使得在“示波器屏幕”上看到比例适中的波形（如图11所示）。
※说明

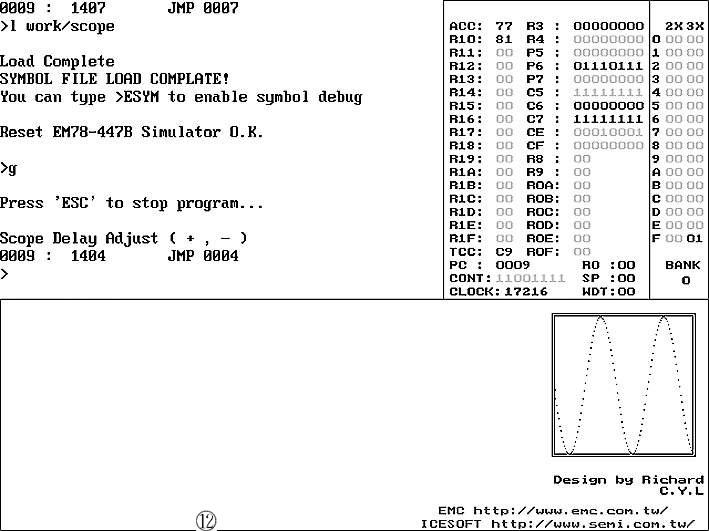

通过编程也可以产生如图12所示的正弦波信号，只是要比三角波程序麻烦得多，也长得多。具体实现方法是：对于一个完整周期正弦波信号的幅度，在时间上均匀采样，把这些样值依次制成数据表格，然后在程序执行期间匀速读表并送ADC进行转换，进而由“示波器”呈现出正弦波。
（大海创作室）
本期有奖问答的题目是：1.电子组件DIP1、DIP2和DIP3主要用做程序运行过程中的动态开关量的输入，那么能否用做静止状态下开关量的输入设置呢？如果可以怎样来实现？2. LED数码管或点阵的静态驱动和动态驱动方式存在哪些不同之处？各具什么特点？动态驱动的工作原理是怎样的？答案请来信至编辑部，或E-mail至computer@radio.com.cn。本刊2003年第2期“义隆单片机课堂”有奖问答获奖名单张延波 张 军 周明理 蔡兴伟 卢 江赵铁林 李 荣 高 玺 陈贺春 向正元以上读者将收到由义隆公司赠送的IC数据资料光盘。
