随着电脑的普及，电脑彩色显示器的维修问题日益突出。由于一系列原因，许多维修人员缺乏彩色显示器的相关维修资料，尤其是对采用飞利浦TDA48XXX系列扫描芯片或ST公司TDA91XX系列扫描芯片的显示器的工作原理以及MAZ、BZ系列稳压二极管的参数更是知之甚少，这使许多维修人员遇到故障时束手无策。
要想快速地排除彩色显示器的故障，首先要熟悉彩色显示器的电路组成，然后才能根据故障现象大致判断出故障范围。
彩色显示器主要由电源电路、行/场扫描电路、视频处理/放大电路、显像管附属电路（亮度控制电路、消隐电路等）、显像管、同步信号处理电路等部分组成，电路组成框图如图1所示。框图中各电路的具体作用，限于篇幅，在此不加叙述，读者可以参考即将出版的《无线电》2003年增刊。
观察显示器故障
显示器内各式各样的电路、五花八门的元器件，往往会使初学者感到头脑发胀，无从下手，所以维修显示器的第一步工作是仔细、全面地对所有元件进行检查。开始时应充分利用眼、耳、鼻而尽量少动手，因为有些元件尤其像晶体管以及其他多引脚元件，脚多而脆弱，轻易搬动很容易损坏，反而使故障扩大。
1.看：
检查时可用眼睛仔细观察：电阻元件有无烧焦或变色，电容元件有无烧黑或流浆，保险管有无烧断，接插件有无松脱，各焊点有无松动，元件的引线有无断线或短路以及元件之间有无相碰等。加电后再仔细观察：指示灯、显像管灯丝是否正常发亮，显像管内是否跳火，有无其他元件打火、闪光或冒烟等。
2.听：
用耳细听有无打火的啪啪声，有无异常的振荡高频声。
3.闻：
用鼻子闻闻有无电感、电阻烧焦的油漆味，有无高压放电的臭氧味等。
初步检查故障的方法和步骤对初学者尤为重要。打开后盖后，对于灰尘较多的电路板还要用毛刷清洁一下，并且不能急于通电试机，因为如果冒然开机有可能使故障扩大化，然后再根据故障现象来判断故障的大体部位。比如：一台KTC500D显示器，用户说正在使用时电灯突然变得极亮，显示器一闪，“砰”的一声巨响，显示器黑屏了，电脑主机也停了，后来知道是电网电压突然升高，烧坏了电源，换新后，电脑主机可以启动，但显示器仍然不能正常显示，打开显示器后盖，闻到一股异味，同时发现了电容的碎皮，仔细观察电源滤波电容，已经漏液变形，可能是瞬间高压使滤波电容爆裂！清除干净电路板上的电解液（这是必须的，因为电解液导电，如果不干净将导致短路），更换后，显示器恢复正常。
当你拿到一部有故障的显示器后，应向用户详尽地了解机器的使用情况及产生故障的原因。虽然一般用户不大了解产生故障的原因，但对故障的现象以及故障产生的经过比较清楚。向用户了解使用情况，对初步判断故障的部位与产生原因，具有重要的参考价值，可以减少许多不必要的测试手续。了解的主要内容包括：显示器的使用年限，使用环境，故障是突然发生还是逐步恶化形成的，是经常性的故障还是时有时无的故障，是否请别人修过，是否调整或更换过电路元件等，这将是作进一步维修的重要参考资料。
显示器故障分类
显示器的故障区分为偶发性故障与损耗性故障。如果是刚买来不久的新机器，则多产生偶发性故障，例如运输过程中的元器件振动或个别元器件焊接不好而造成接触不良故障。特别是个别用户不会正确使用，随便乱调整致使机件损坏等。对于使用多年的旧机器，则发生损耗性故障较多，这主要是因为机内电路元件或机件特性变差，如电容特别是电解电容击穿、漏电或电容量下降，各类电感受潮、短路、霉断以及开关的接点或可变电位器接触不良等。这些故障只要我们认真找出故障元件，也是不难修复的。
在显示器中，各部分电路的故障率是不一样的，各电路部分的故障率如图2所示。由图2可知，显示器电路中，功耗大的电路其故障率就比较高。
电源电路常见故障的检修
电源电路是为整机提供工作电压的，它的故障发生率较高，对整机的影响比较大，由于其自成系统，在检修的方法上有些差异。显示器的电源大都为开关电源，其故障主要为无电压输出，表现为无光栅的故障现象。但由于开关电源的控制电路和保护电路很复杂，同样的故障现象会对应不同的故障原因，因此维修起来相对困难一些，为此必须深入理解显示器开关电源的工作原理，理解各组成部分的作用，尤其要深入了解各种电源控制电路集成电路的具体工作原理以及保护电路的工作原理，才能做到手到病除。
维修开关电源是显示器维修中的重点（在日常维修中占显示器维修量的70％左右）和难点。在维修开关电源时最好加入一个隔离变压器，它可避免由于接地端带电造成人员触电的事故。对于14英寸到17英寸的显示器，用70～100W的隔离变压器就够了。
在维修开关电源的时候可以采用降压检修法。其方法是：将显示器的电源插头接在一个交流调压器上，再把调压器的输出电压调到100V左右，然后通电检修，并逐次提高电源电压来进行安全检修。

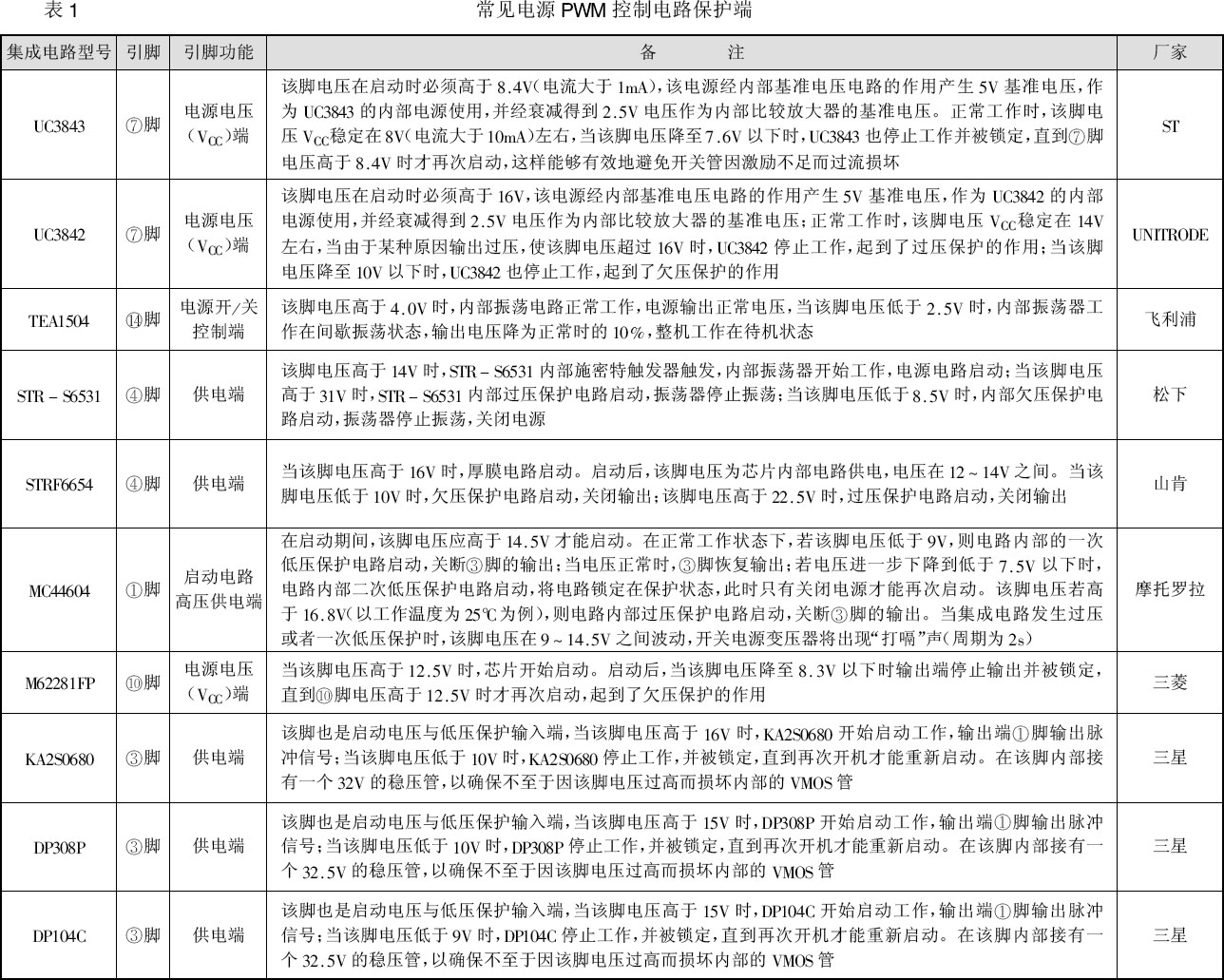

在新型的PWM控制集成电路中通常有一个过压、欠压保护控制端，当该脚的电压超出或者低于设定值时，驱动脉冲输出端就会停止输出驱动脉冲，有效地保护开关电源不致于过压/欠压损坏，常见的PWM控制集成电路保护端如表1所示。
在新型的显示器中，如果显卡没有行/场同步脉冲输入到显示器中，则电源电路通常处于节能状态（具体电路工作原理，可以参考即将出版的《无线电》2003年增刊的相关介绍），在检修显示器黑屏的故障时，一定要先排除行/场同步脉冲信号输入电路，这样就可以起到事半功倍的效果。
在国产显示器中电源PWM控制电路最常用的集成电路型号就是UC3842（或者KA3842），故下面介绍一下UC3842好坏的判断方法：
1.更换完外围损坏的元器件后，先不装开关管。加电测UC3842⑦脚，若电压在10～17V间波动，其余各脚也分别有波动的电压，说明电路已起振，UC3842基本正常；若⑦脚电压低，其余管脚无电压或不波动，则UC3842已损坏。
2.可在UC3842的⑦、⑤脚间外加+17V左右直流电，测⑧脚有+5 V电压，①、②、④、⑥脚也有不同的电压，则UC3842基本正常；若⑧脚无+5V电压，则可判定UC3842损坏。
一般来讲，UC3842工作电压低，工作电流小，自身不易损坏，它损坏的最常见原因是电源开关管短路后高电压从G极灌入其⑥脚而烧毁。而有些机型中省去了G极接地的保护二极管，则电源开关管损坏时UC3842和G极外接限流电阻必坏，直接更换即可。
需要注意的是，电源开关管源极（S极）通常接各小阻值大功率电阻作为过流保护检测电阻，此电阻一般为0.2～0.6Ω之间，大于此值会出现带不起负载的现象（就是次级电压偏低）。另外，据试验，在ACER机中，阻值大于0.33Ω则很难启动。
另外由于UC3842（KA3842）的工作电压以及输出功率均与UC3843（KA3843）相差甚远，因此它们之间是不能直接代换的，这一点在维修工作中要注意。
（赵广林）
