故障表现：
开机电源指示灯亮，但无光栅和伴音。
检修过程：

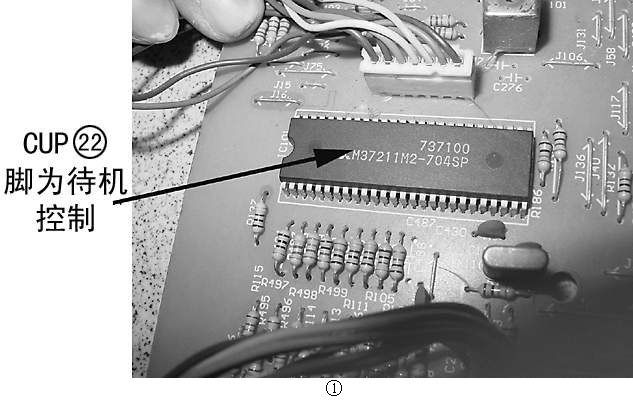

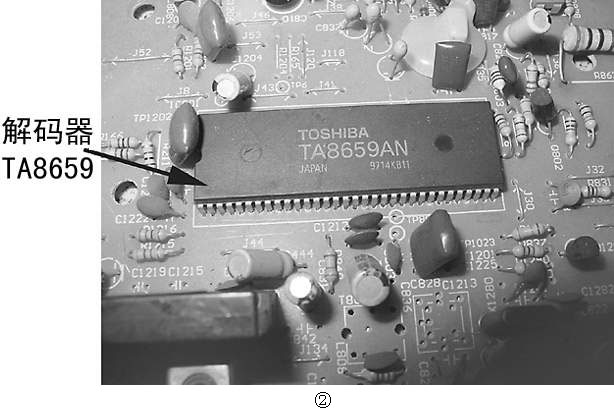

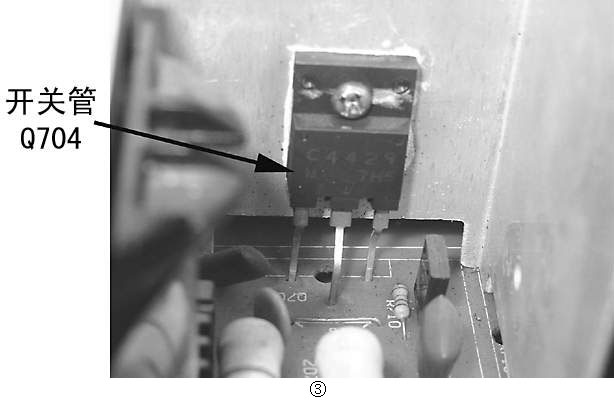

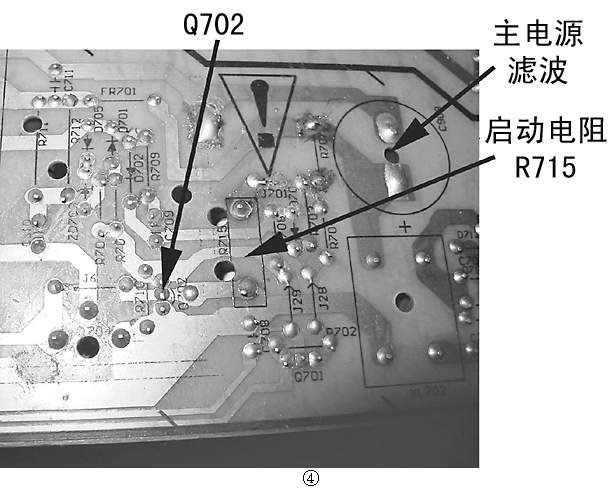

开机检查，发现该机使用的是三洋A3机芯，解码为TA8659AN，CPU是M37211M2-704SP，从电路上看CPU芯片的电路是独立供电的，由变压器把220V市电降压12V后经7805稳压IC直接供给的，不受主电源影响（图1和图2分别为该机的解码和CPU芯片）。由故障表现来看，首先怀疑的自然是待机控制电路，而M37211M2-704SP的为待机控制脚。用万用表测量其电压，发现在按下遥控开/关机键开启时有4V电压输出，而再按一下则变为0V，也就是说待机控制有高低电平的变化，从而可以判断CPU待机控制基本正常。于是检查主电源电路，观察发现该电路部分元件已经明显出现松焊的情况，于是先进行补焊处理，然后测量C908滤波电容两端，发现有300V供电，表明整流滤波电路没问题。再测+B输出，无输出。测量开关管Q704，发现已损坏了，再查一下外围的元件，发现Q702和R715也未能幸免于难 （见图3、图4）。于是找来合适的元件换上，并且连光耦也更换了。另外，考虑到Q702可能是由于β值小而导致烧毁，特意代换上β值大一点的管（见图5）。

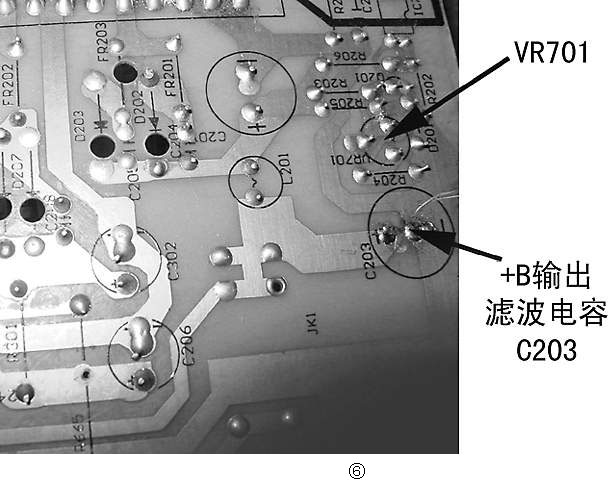

为了避免通电后+B电压异常而损坏其它元件，于是先在+B回路接上假负载（灯泡），短接行输出管b、e极，再接上电源，发现灯泡时暗时明，变化的间隙也没规律，用表笔测量一下，发现+B电压表现不稳定（在50到100V之间变化），尝试短接光耦①、②脚，电压马上上升。很明显故障出在冷板部分，于是便对电源冷板部分进行检查。首先查VR701电位器（见图5、图6）。找来合适的电位器换上，再检查一下外围元件，没有发现问题就通电试机，灯泡正常发亮，测一下+B电压发现只有90多V，用小螺丝刀调整一下VR701，把+B电压调至正常。通电无异常，断开假负载及把行输出管b、e极间的焊丝焊开，接好线排通电试机，声音及光栅能出来了，但图像模糊不清。断电拆下管座，发现聚焦管脚已经受潮长铜绿，更换新的管座，图像恢复正常，故障彻底排除。
（小方）
