新型大屏幕彩电一般为多制式，其中包括伴音制式（第二伴音中频分别为：4.5MHz、5.5MHz、6.0MHz、6.5MHz）、彩色制式（PAL、NTSC、SECAM）、色副载波频率（4.43MHz、3.58MHz）及场频（50Hz、60Hz）等几方面。下面对多制式的控制分别作一介绍。
伴音制式的控制

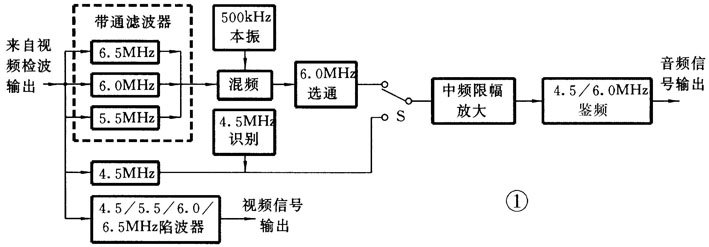

多制式高档彩电均设计有4.5/5.5/6.0/6.5MHz四种伴音中频电路，以满足不同国家或地区的接收需要。这就要求电视机在接收不同制式的节目时，其伴音中频处理（包括中频带通滤波器、伴音中频陷波器）、伴音鉴频器等电路参数能按照具体需要作相应调整，而这一任务通常是由控制电路来完成。图1就是新型大屏幕彩电伴音制式切换控制示意图。
由图可看出，从视频检波器输出的视频复合信号（它包含有第二伴音中频信号），经5.5MHz、6.0MHz或6.5MHz带通滤波器取出第二伴音中频信号，并送入混频器与500kHz本振电路输出的等幅振荡信号进行混频。其中6.5MHz伴音中频信号与500kHz振荡信号差频，产生6.0MHz调频信号，5.5MHz伴音中频信号与500kHz振荡信号和频，产生6.0MHz调频信号。于是混频器就只输出6.0MHz的伴音调频信号，再经6.0MHz带通滤波器选通，加至中频限幅放大器的输入开关S（实际是电子自动模拟开关）的一端。同样，经过4.5MHz带通滤波器选通的4.5MHz伴音中频信号，加至输入开关的另一输入端。这样就使得进入后面鉴频器的伴音中频个数由四个减少为二个，从而大大简化了电路。
下面再来介绍切换原理：当输入为4.5MHz中频信号时（如接收NTSC-M制式电视节目时，伴音中频即是4.5MHz），识别电路会输出高电平；不是4.5MHz中频信号时，识别电路会输出低电平。这样，识别电路输出的高/低电平再去控制制式切换开关（即上面提及的输入开关S），使之自动接通6.0MHz或4.5MHz伴音中频信号，经限幅放大器放大后再送至鉴频电路解调出伴音音频信号。鉴频回路的LC参数在识别电路输出的控制信号作用下，也会进行自动切换，使鉴频曲线中心自动对准6.0MHz或4.5MHz。

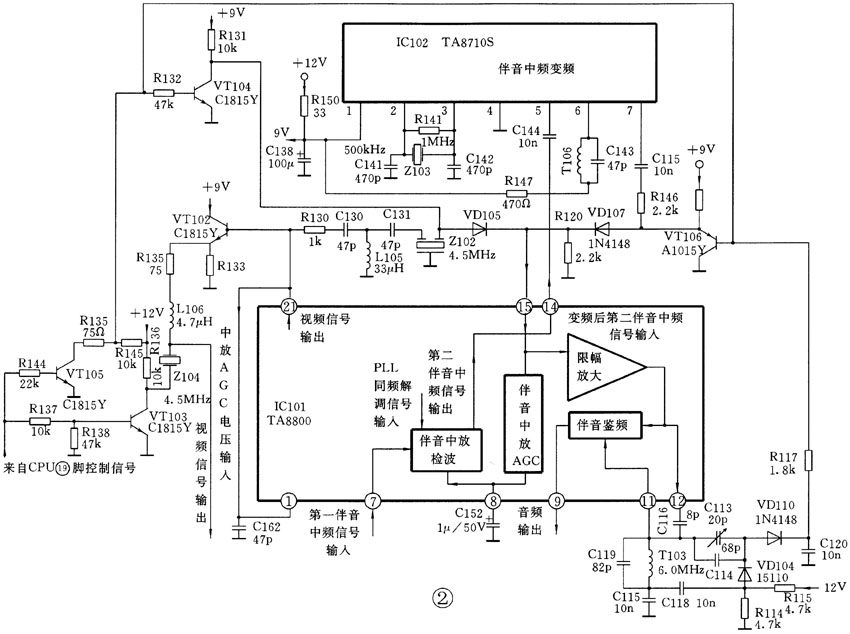

图2是高路华TC-2982彩电伴音中频切换处理局部电路。其基本原理是：当接收伴音中频为5.5MHz或6.0MHz或6.5MHz电视节目信号时，CPU（TMP87PM38N）输出低电平，使VT105、VT103截止，而VT104导通，VD105因正极低电平而截止，IC101输出的信号将不能进入IC101。此时从IC101输出的5.5MHz或6.0MHz或6.5MHz中频伴音信号将经C144进入伴音中频变频IC102（TA8710S）内部，经变频处理后产生的6.0MHz信号从IC102⑦脚输出。此时VT106因基极高电平而截止，VD107正极又因高电平而导通，于是IC102⑦脚输出的6.0MHz中频信号顺利进入IC101内部的伴音中频限幅放大器。放大后再送入伴音鉴频器，其中一部分信号从IC101输出经C116送入鉴频器的谐振回路。此时，因R117上端为高电位，故VD110负极为高电平而截止，其LC谐振回路谐振在6.0MHz。解调出来的音频信号从IC101⑨脚输出，送入后面的音频放大电路。与此同时，视频信号从IC101输出，经VT102作缓冲放大后从发射极经R135、L106输出。此时，4.5MHz陷波器Z104因VT103截止而不起作用。
当接收伴音中频为4.5MHz的电视节目时，CPU输出高电平，于是VT105、VT103导通，VT104截止，VD105因正极为高电平而导通，于是从IC101输出的4.5MHz伴音中频信号（在NTSC-M制时，视频信号中含有4.5MHz伴音中频信号）经带通滤波器Z102滤除视频信号后，经VD105从IC101送入内部限幅放大器（此时VT106因基极低电平而导通，VD107正极因低电平而截止，于是IC102⑦脚来的信号被阻断），放大后送至鉴频器。此时由于R117上端为低电平，故VD110负极因低电平而导通。于是鉴频器的谐振回路自动谐振在4.5MHz频率上，使4.5MHz伴音中频信号得以顺利解调，解调后的音频信号仍从IC101⑨脚输出。同时从IC101输出的视频信号，经VT102缓冲放大后从发射极输出，此时因VT103已导通，4.5MHz陷波器Z104下端相当于接地，于是混在视频信号中的4.5MHz中频伴音信号被滤除，送往后面解码及亮度处理电路的信号就是纯视频信号。
彩色制式的控制
多制式彩电都设计有PAL/NTSC 3.58M/NTSC4.43M/SECAM四种彩色制式。这四种制式的切换控制，一般是由色度解码集成电路内含有的彩色制式识别电路，根据所接收到的视频信号自动识别其制式。识别结果以电压（电平）高低送给CPU及其它外围电路，CPU据此信息发出指令，使相关电路协调工作。图3是松下M16机芯彩电彩色制式自动控制简图。

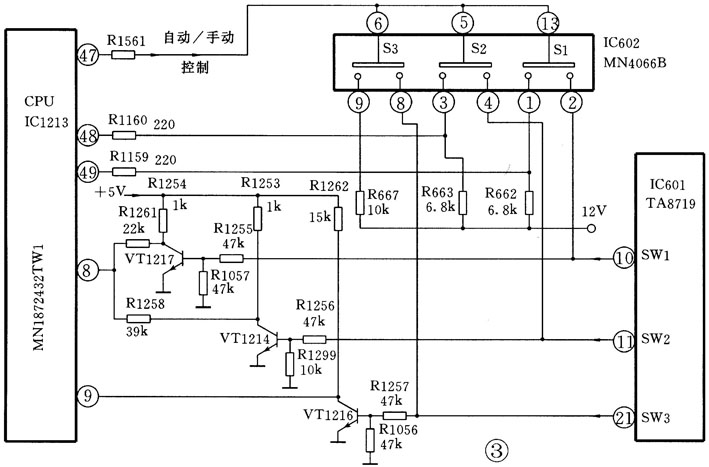

当按下机器面板上彩色控制键，使之进入自动控制模式时，CPU（MN1872432TWI）输出低电平，使四通道模拟开关（图中只画出了三个）IC602（MN4066B）中的三个开关S1、S2、S3全部断开，切断了CPU至解码块IC601（TA8719）的通路，解码电路进入自动识别状态。识别结果由⑩、输出，再经控制三极管VT1217（2SC1815）、VT1214（2SC1815）、VT1216（2SC1815）送至CPU的⑧、⑨脚。CPU再根据⑧、⑨脚电压值，判别接收的是什么制式的电视节目，从而给出正确的荧屏显示，并发出控制指令，使相关电路配合工作。比如伴音中频控制电路的切换信号、副载波振荡器频率切换信号等。下面具体介绍：当接收彩色信号时，IC601输出高电平，VT1216饱和导通，CPU⑨脚电压为0.2V以下，CPU据此判别机器接收的是彩色信号节目；当接收黑白电视信号时，IC601输出低电平，VT1216截止，显然CPU⑨脚电压为5V，CPU据此判别机器接收的是黑白电视信号。当电视机接收的是PAL制彩色信号时，IC601⑩、也输出约5.7V高电平，VT1217、VT1214均饱和导通，显然CPU⑧脚电压几乎为零，CPU据此判别机器接收的是PAL制彩色信号；当接收的是SECAM制信号时，IC601⑩脚输出为5.7V左右，输出为0V左右，于是Q1217导通、VT1214截止。那么CPU⑧脚电压由R1253、R1258、R1261的分压值决定，即为1.8V左右。按设计要求，此电压值表示接收的是SECAM制式电压范围之内，故CPU判定接收的是SECAM制式信号；当接收的是NTSC4.43M制信号时，IC601⑩脚为低电平，输出为5.7V高电平，显然VT1217截止、VT1214导通，此时CPU⑧脚电压由R1254、R1261、R1258分压决定，即为3.2V左右，此电压表示接收的是NTSC4.43M制电压范围之内，所以CPU判定机器接收的是NTSC4.43M制信号；当接收的是NTSC3.58M制信号时，IC601⑩、输出同为0V。显然，VT1217、VT1214同时截止，CPU⑧脚输入电压为5V，CPU据此判定彩电接收的是NTSC3.58M制信号。上面所述松下M16机芯彩电的彩色制式切换与CPU、IC601有关脚位电压关系可见附表。
场频的识别
非倍频彩电的场频有50Hz/60Hz两种，场频不同会引起图像场幅及字符位置的变化，因此接收不同制式节目（PAL的场频为50Hz、NTSC制场频为60Hz）时，也需对有关电路进行切换（如场振荡、场幅、枕校电路等）。全制式的解码IC（如TA8659、TA8719、TA8783等）内部一般都含有场频自动识别电路，识别结果以电平方式输出，送至CPU或有关电路。为了使大家了解场频自动识别电路工作原理，现以专用场频识别IC（LA7950）为例加以说明。
图4为50/60Hz场频自动识别电路，行逆程脉冲从LA7950①脚进入内部电压比较器输入端，内部的基准电压是由②脚外部输入12V电压经内部分压器获得。从电压比较器输出的行逆程脉冲作为内部计数器的触发脉冲。同时，视频信号经④脚输入内部的同步分离电路，分离出的场、行复合同步脉冲由③脚输出。由于③脚外接的积分电路的时间常数为180ms，远大于行同步脉冲的宽度，故从该脚输出的复合同步脉冲经该积分电路积分，就可分离出场同步脉冲，并经C5送到⑤脚，用作计数器的复位脉冲。每当场同步脉冲到来时计数器即复位，所以计数器可记出一个场周期内有多少个行频脉冲到来。若一个场周期内有240～287个行频脉冲到来，则判定场频为60Hz；若一场内有288～340个行频脉冲到来，则判定场频为50Hz。判定结果由⑦～⑩脚输出，分别送至CPU及有关控制电路。实施对有关电路的切换控制。
