随着生活水平的提高，人们在追求高保真的音质、惊天动地的动态和身临其境的感受的同时，又希望产品有良好的性价比。市面上普通的音箱系统往往由于配置简单，低频部分要么明显不足、动态不够，需增加一只超低音音箱方能满足要求；要么就是体积过于庞大。这无形之中造成了成本的上升并降低了系统的性价比，同时又增加了系统摆放和调配的难度。
本期介绍一款音箱箱体结构与众不同的2.5分频音箱。该款音箱在音箱内部分隔为上下两级，如同一只书架式音箱与低音音箱的组合，其中上部独立的腔体中（音箱正面）的中、高音单元除了负责整个主音箱系统的中、高频部分外，也与侧面的超低频单元一起参与重放低频部分，巧妙地解决了二分频和三分频设计中的不足，同时由于下面的扬声器口径较大，所以其低频重放效果特别好，低频的能量感与饱满度很强，完全可以省去超低音音箱。
该音箱采用了三只单元，倒相式双线分音设计。在2.5分频方式下，中音单元的下限截止频率延伸较宽，覆盖了低音单元的频率，因此，它同时兼有两分频音箱声音清晰明了、各频段平衡以及三分频音箱低频量感丰富的优点。
扬 声 器 选 择

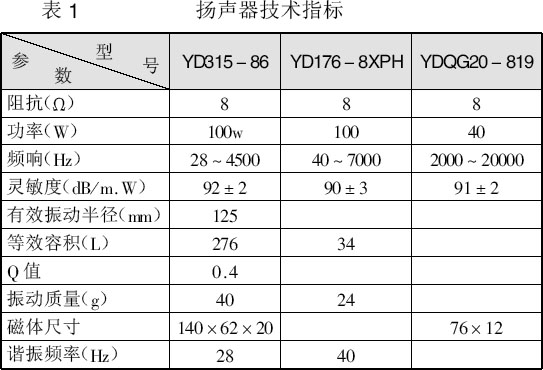

该款音箱所采用的扬声器均选用了南京电声股份有限公司生产的南鲸牌扬声器。上半部的低音扬声器选用该厂生产的高档PP盆6.5英寸扬声器，型号为YD176-8XPH；高音扬声器选用了音色亮丽的透明丝膜球顶高音扬声器，型号为YDQG20-819；下面的低音扬声器选用了久负盛名的YD315-86型布边12英寸低音扬声器。扬声器技术指标如表1所示。
箱 体 结 构

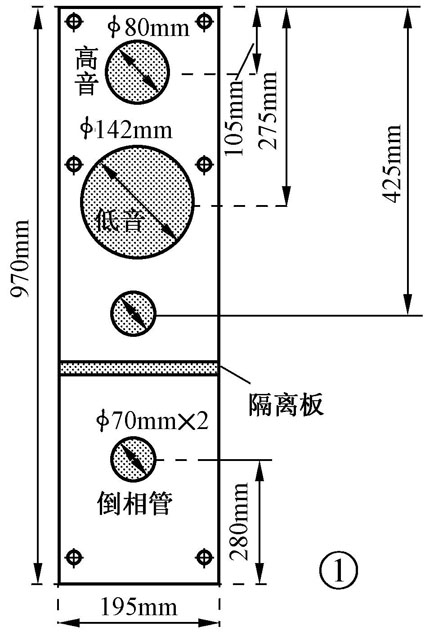

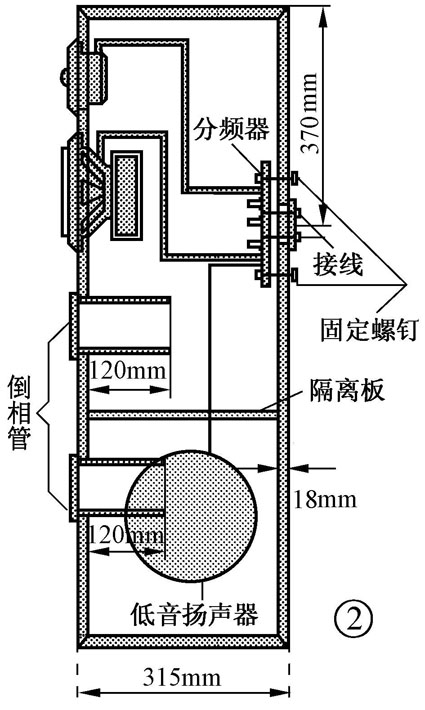

该款音箱箱体尺寸分别为195mm×315mm×970mm。内部有效容积约46L。箱体用厚度为18mm的MDF板制作（各面均用铁角板夹持）。前面板示意图如图1所示，侧面视图和倒相管长度如图2所示。倒相管用直径7cm的PVC工程塑料管截取所需要的长度即可。侧面扬声器安装示意图如图3所示。
分频器的制作
箱体形式和单元确定之后，接下去就是分频点、分频器的设计问题。由于电动式锥盆扬声器在频率分割区中，随频率的升高调制失真逐渐增大，中频不平坦且指向性变差，就是常说的“盆裂”现象。5英寸以上口径的扬声器在3.5kHz以下频率曲线基本是平坦的，因而目前高保真二分频音箱分频点一般在3kHz以下。 结合YD176-8XPH、YDQG20-819的特性，分频点定在2.5kHz左右。由于分频点较低，此时分频点会使高音由于过强的振幅成为失真源，这就要求在分频处衰减要快，故高通选择18dB/oct的衰减斜率，低通为12dB/oct的衰减斜率。
分频器线路如图4所示。 分频器的元件质量对主观听感的影响是明显的，电感线圈线径要求不小于1mm，分频电容采用德国ERO拆机电容。在高通回路耦合电容又并联了一只WIMA 0.1μF电容，进一步改善电容的高频特性，提高中、高频的分析力将会有上乘表现。分频器所用元器件的参数如表2所示。在实际制作中要在计算的蓝本上通过接驳音箱进行实际测试，不断调试修改，不但考虑扬声器系统的频率衔接，而且对其阻抗、相位和顺性进行精密调整。
填充吸音棉
在音箱内部填充适量的吸音材料可以适当地调整音箱的阻尼系数。阻尼是表示物体振动的振幅随能量的减少而逐渐减少的现象，音箱内填充阻尼材料的作用主要是抑制低音扬声器谐振峰，吸收声波，改变箱内的空气劲度。通常采用的吸音材料有晴纶棉、海绵、油毛毡等材料。不过若在音箱内大量填入吸音材料时，可使箱体谐振频率下降10％以上，同时也可使总品质因数Qoc下降20％左右，而Qoc恰恰决定箱体的低音特性，过大即阻尼量不足（欠阻尼），低音听起来就会模糊而不够刚劲有力。若Qoc过少，即过阻尼，这种状态下，会出现低音放不出来的现象，因此，吸音材料的多少可以根据需要进行调整。
