电容器是电路中最基本的组成单元，而电解电容器由于容量大、漏电大、稳定性差且有正负极，所以在使用之前必须经过严格筛选。
常用电解电容器的容量范围为0.47μF～10000μF，直流工作电压为4～500V。电解电容器的电容量可以用数字电容表测定，其耐压及漏电情况可用万用表粗略进行判断，然而由于万用表内部电池电压很低，无法得到较精确的判断结果。

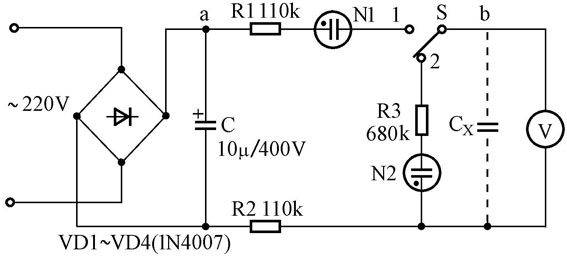

本文介绍一种用较少的元件制作的简单实用的电解电容器耐压漏电测试电路，操作灵活方便，可以迅速准确地判断电容器的耐压及漏电情况。附图所示为电路原理图。
按图示条件可测试的耐压范围为：4V～400V，该值可从万用表上直接读取，原理如下：
由VD1～VD4及电容器C组成的整流滤波电路，将220V交流电压变换为直流电压（a点）。当接入待测电容Cx后，将开关S打向“1”处，电源通过限流电阻R1、氖炮N1间的电容充电，由于Cx刚接入时端电压为0，氖管N1两端电压差大于启辉电压而发亮。随着Cx继续充电，其端电压上升，N1两端电压减小，一旦小于熄灭电压，N1即灭。由于电解电容自身存在漏电电阻，电压通过漏电电阻而放电，Cx的端电压下降，N1两端电压差增大，当超过启辉电压时N1重新点燃。
由此可见，只要待测电容存在漏电，氖泡就会周期性地闪烁，闪烁频率越高，说明电容器漏电越大，反之亦然。
例如，测量10μF/250V电容器，若其闪烁周期大于5s，则可认定漏电范围满足要求。同时，当氖泡熄灭时，读取万用表上数据即为Cx的耐压值。
当把开关S打回到“2”处时，又由R3、N2和Cx形成一个回路，使充电后的Cx进行更有效更可靠地放电。从氖泡的点燃和万用表的读数可对Cx的放电情况加以监视。开关S打回到“2”的瞬间，N2两端的电压差大于启辉电压而发亮，随着R3、N2的耗能及Cx的自身漏电，Cx的端电压下降，N2两端的电压差减小至小于启辉电压而熄灭。与此同时可看到Cx两端电压逐渐降低至0，表明Cx放电完毕，说明该电容器的漏电较小。反之，当开关S刚打到“2”处时，N2闪烁一下，万用表指针急速归零，这表明该电容器漏电大。
测试时需注意以下事项：
1.测量时漏电电流不能过大，否则电容器易炸裂。当电容器耐压较低时，漏电电流约为3mA；当电容器耐压较高时，漏电电流约为1mA。漏电电流的大小可通过限流电阻来改变。
2.充足电的电解电容器不能直接短路放电，应采用功率电阻放电方法进行放电。
