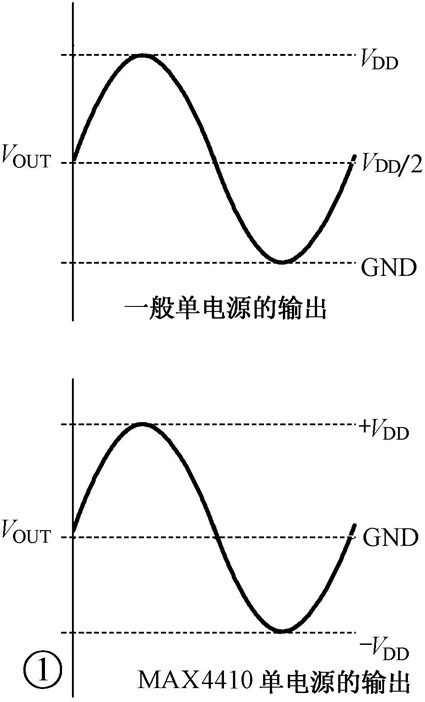

MAX4410是MAXIM公司推出的一种小型便携式的耳机驱动器。该驱动器（音频功率放大器）与众不同的是一般单电源音频功率放大器需要一个1/2V\(_{DD}\)的偏置电压，无信号输入时输出电压为1/2V\(_{DD}\)，而MAX4410采用了MAXIM公司的专利技术，内有电荷泵电压反转电路产生的-V\(_{DD}\)电压，无信号输入时输出电压为地电平，如图1所示。由于采用了这种直接驱动技术，省掉了大容量的输出耦合电容器，组成了两个输出80mW的AB类耳机放大器。由于电荷泵电压反转器产生的负电压接近VDD，所以它的工作电压近似为单电源电压的一倍，增加了输出功率；并且这种地电平的偏置改善了频率响应、减小空间并节省成本。其他特点有：每个通道在16Ω负载时可输出80mW；其THD+N为0.005％；电源抑制比（PSRR）高，在1kHz时高达90dB，在有较大噪声的电荷泵电源下无需另加线性稳压器；内部集成了“咔哒”及“嘭”声抑制电路；工作电压1.8V～3.6V（适合两节充电电池的应用）；静态电流典型值4mA（单通道）、7mA（双通道）；可独立地关闭左/右通道控制，实现省电的单通道放音；过热及短路保护；放大器输出端有±8kV静电放电保护；省空间的16焊球UCSP封装（2mm×2mm）及14管脚TSSOP封装；工作温度范围-40℃～+85℃。

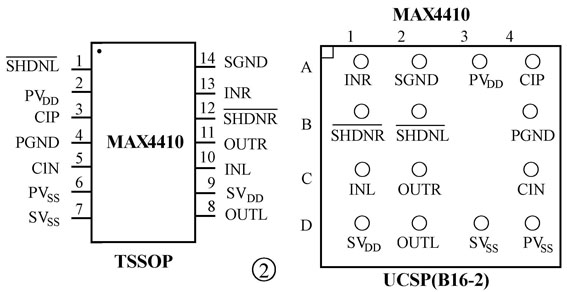

器件的管脚排列如图2所示。
典型应用电路

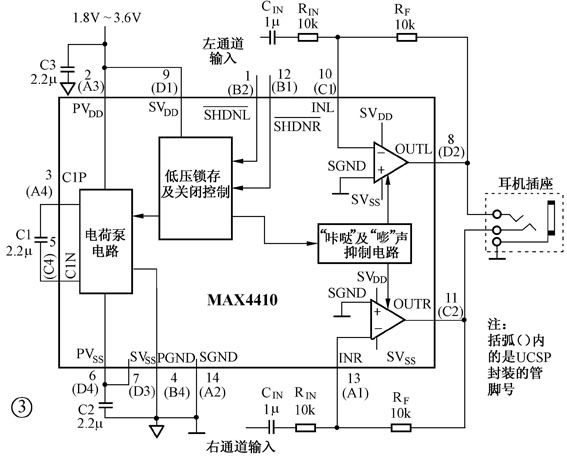

MAX4410的典型应用电路如图3所示，图中也示出了内部的结构框图。
它由两个放大器组成左右通道立体声放音，每个放大器由SV\(_{DD}\)及SV\(_{SS}\)供电（SV\(_{SS}\)由电荷泵电压反转器产生），内部还有低电压锁存及关闭控制电路及开机、关机噪声抑制电路。
放大器的增益取决于R\(_{IN}\)及R\(_{F}\)，其关系为：A\(_{VD}\)=-R\(_{F}\)/R\(_{IN}\)，R\(_{F}\)=10kΩ时，有最佳的输出失调电压是，所以可以根据不同的增益要求来确定R\(_{IN}\)值。图中A\(_{VD}\)=-1，所以R\(_{F}\)=R\(_{IN}\)=10kΩ。失调电压的增加将会增加流入扬声器（或耳机）的直流电流。
输入电容CIN与RIN形成高通滤波器并起隔直作用，其-3dB截止频率f-3dB与CIN、RIN的关系为：f-3dB=1/（2πRIN×CIN），对于要求高保真时，可以取f-3dB=20Hz，按RIN=10kΩ计，CIN≈0.8μF，取1μF。CIN应采用钽电解电容器或铝电解电容器，而不采用高电压介电系数的陶瓷电容器，它可能在低频时会增加失真。

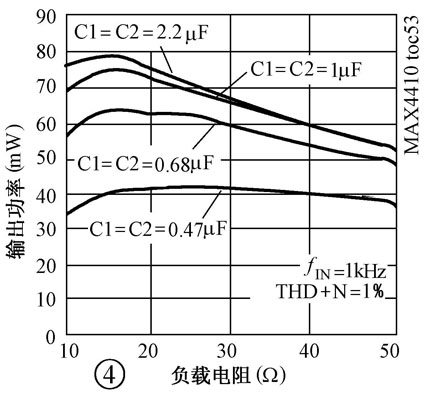

C1是电荷泵电路的泵电容，C2是电荷泵电路输出电容。C1、C2采用2.2μF的多层陶瓷电容器（采用X7R介质材料），不仅等效串联电阻（ESR）低，并且有良好的温度稳定性。C1、C2的容量与输出功率有关，如图4所示。采用低ESR的C2不仅可减小输出纹波电压，还可降低输出电阻。
C3是电源旁路电容器，用以降低电源的输出阻抗，并可减小电荷泵开关瞬态冲击。其值可与C1相等，并且C3尽可能接近PVDD与PGND端。C3=2.2μF，采用X5R介质的多层陶瓷电容器。
SHDNL————-及SHDNR————-是左、右通道关闭控制端。加低电平（≤0.3SV\(_{DD}\)）时为关闭状态；加高电平（≥0.7SV\(_{DD}\)）时，工作正常。SHDNL————-及SHDNR\(_{————}\)-是互相独立的。在不听立体声音乐时，可关掉一个通道达到省电的目的。
要注意的是，由于没有输出耦合电容，因此屏蔽套管必须与系统地隔离，并且在采用耳机插座作为其它设备线输出时，在屏蔽套管上的偏置电压与其他设备的地电平有冲突，其结果有可能损坏零件。
应用领域
MAX4410组成的立体声耳机驱动器，主要应用于笔记本式计算机、蜂窝电活、PDA（个人数字助理）、MP3播放机及便携式音频装置等。
编者注：有关MAX4410更详细的原厂资料可上网查询：
pdfserv.maxim-ic.com/arpdf/MAX4410.pdf
。
（戴维德）
