义隆单片机课堂
EM78P447S单片机入门与实作系列讲座

[实验1] 跑马灯。

※实现的功能

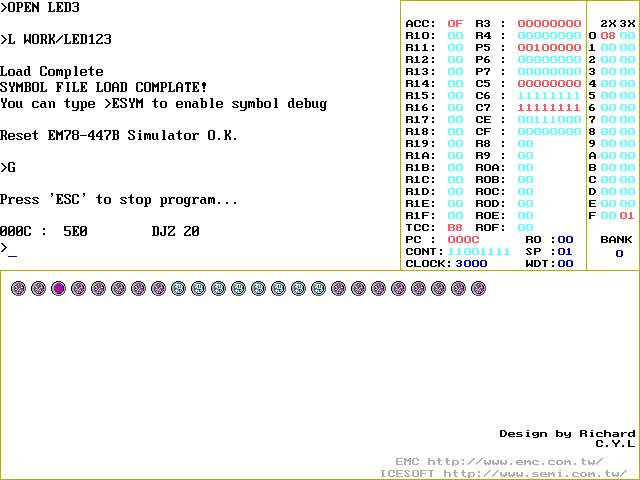

主要实验电子组件LED1（或LED2、LED3）的显示功能和驱动方法。在这个程序中，利用循环方式，将接到 PORT5（或PORT6或PORT7）端口上的8只LED，自右向左轮流点亮，并且周而复始，形成类似跑马灯的视觉效果。其余组件可以关闭（如图1所示）。

※硬件电路规划

电路图请参考本刊上期38页图1。

※程序流程图

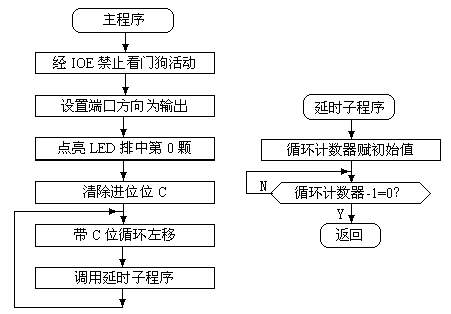

主程序和子程序的流程图见图2。

※程序清单

※实验操作步骤和程序调试方法

1.利用“文本编辑器”将汇编语言源程序录入计算机，保存为扩展名为“.ASM”或“.DT”的源程序文件（注意：文件名不要超过8个字符），比如LED123.ASM或LED123.DT，并且保存到预先在MASM78和SIM447同在的目录下建立的一个工作子目录中（比如叫WORK）。应该注意：在录入源程序时，注释之前的分号“；”必须是半角符号，即西文符号。

2.利用“汇编器MASM78”对于源程序进行汇编（在Input file-name：-后输入源文件名时应该携带路径信息，即WORK/LED123.ASM），产生用于模拟调试的两个文件LED123 .CDS或LED123.SYM。为了操作上方便和高效，可以给MASM78在Windows环境下建立一个快捷方式，并且剪贴到桌面上或进一步放到“C：/WINDOWS/APPLICA-TION DATA/MICRISOFT/INTERNET EX-PLORER/QUICK LAUNCH”之下。见图3。

3.利用“软硬件模拟器SIM447”对目标文件LED123 .CDS进行模拟仿真：

（1） 启动SIM447，进入模拟器工作窗口。为了操作上方便和高效，可以按与上述相同的方式给SIM447在Windows环境下建立一个快捷方式。见图4。

（2） 对于第一条询问信息直接按一次回车键，即不载入此前可能保留的环境设置。

（3） >L WORK/LED123↓；载入目标程序。

（4） >G↓；连续执行程序，观察LED有何变化，并观察寄存器P5的变化。

（5） >？邀ESC？妖↓；如果想中止程序的执行则运行此步。

（6） 将语句“DELAY MOV A，@0FH”中的延时常数0FH改变为FFH后再观察LED排变化的速度有何不同。

（7） >RESET↓；如果需要复位单片机，则使用此命令。

（8） >CLS↓；如果需要清屏的话，执行此步。

（9） >Q↓；如果调试完毕，退出。

※说明

1.如果把禁止看门狗活动的两条语句“MOV A，@0X11”和“IOW 0X0E”去掉（在它们前面加一个分号“；”，即可临时屏蔽掉这两条语句），则在程序连续运行过程中，每隔一定时间看门狗就溢出一次，单片机也就复位一次。此时屏幕会给出以下提示信息：

Watch Dog Timer Overflow！

Reset EM78-447B Simulator O.K.

2. 将伪指令语句“PORT EQU 5”中的“5”改为“6”或“7”，分别重新进行汇编、装载和调试，就可以分别验证电子组件LED2或LED3。

3. 如果把定义复位矢量和跳转到主程序入口的两条语句“ORG 0xFFF”和“JMP MAIN”省却，程序可以照常执行。这是因为：在每次复位时，12比特宽的程序计数器PC=FFFH，单片机都会自动从ROM的FFFH单元开始执行第一条指令，然后PC加1并且高位溢出使得PC=000H，就自动回绕到000H单元继续执行。如果在该ROM单元不写入任何指令的话，其空白状态值为1FFFH（即保持13位全1，这是由单片机芯片的制造工艺所决定的），经过查对这相当于一条“ADD A，0XFF”指令的机器码。该条指令对从000H开始存放的正式的用户程序不构成任何影响。

电子组件DIP1、DIP2和DIP3主要用作程序运行过程中的动态开关量输入，如果通过精心安排也可以用作程序运行之前的初始化设定（就是用于静止状态下的输入开关量设置，类似于拨码开关的用途）。比如，在装载被调试程序之前，就让SIM447进入连续运行状态，此间利用？邀F3？妖功能键再配合0～7数字键，即可改变DIP组件的设定状态，然后再装载用户程序来进行调试。

[实验2]利用拨动开关组DIP输入数字量

※实现的功能

本实验把端口7设置为输入，端口5设置为输出。利用端口7外接组件DIP3为单片机输入数字量，利用端口5上外接的组件LED1显示DIP3组件的状态。

※硬件电路规划

电路图请参考本刊上期38页图2。

※程序流程图

程序流程图见图5。

※程序清单

※程序调试方法

在程序进入连续运行的过程中，按动？邀F3？妖键3次，屏幕信息切换到“Input P7 Dip Switch 3” 之后，再任意按动0～7数字键，观察LED1的变化。

如果把语句“DIP == 7”中的7改为6，即可验证DIP2组件的输入功能。

[实验3]十六进制数码显示

※实现的功能

在这个范例中将P6定义为输出口，P7定义为输入口，利用了P6口外接的电子组件SEG1和P7口外接的电子组件DIP3，实现如何以查表方式，把从DIP3低4位读取的4位二进制数，转换为供7段LED数码管驱动显示的笔段码，并且利用单片机控制的七段数码管，把DIP3的低4位状态以十六进制形式显现出来。

※硬件电路规划

电路图请参考上期38页图3。注意，数码管中的每只LED与端口P6的对应连接关系，对应关系不同笔段码也会不同。笔段码与显示字形对应关系如图6所示。

※程序流程图

主程序和查表子程序的流程图如图7所示。

※程序清单

※程序调试方法

在程序进入连续运行的过程中，按动{F3}键3次，屏幕信息切换到“Input P7：Dip Switch 3” 之后，再任意按动0～3数字键，观察SEG1的变化。

如果把语句“AND A，@0FH”中的“0FH”改为“F0H”，即可验证DIP3组件的高4位输入功能。

大海创作室@

本期有奖问答的题目是：

1.通常情况下在编写源程序时，如果把定义复位矢量和跳转到主程序入口的两条语句“ORG 0xFFF”和“JMP MAIN”省却，为何程序能够照常执行？

2. 在录入源程序时，注释之前的分号“；”如果使用的不是半角符号（即西文符号），而是全角符号（即中文符号），会出现什么结果？

答案请来信至编辑部，或E-mail至computer@radio.com.cn。
