Protel DXP已于2002年7月底发布，它具备各种先进EDA软件的特点，能轻松处理复杂的PCB设计过程。通过设计输入、电路仿真、PCB设计编辑、拓扑自动布线、信号完整性分析和数据输出等技术的融合，为用户提供了完整的设计解决方案。Protel DXP对VHDL和FPGA的支持也得到了加强。其华丽的界面是电子设计软件中少有的。

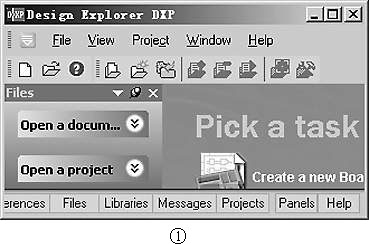

较前几个版本，DXP的很多操作方式都有较大的变化，如“撤消”和“重做”改为Windows通用的Ctrl+Z和Ctrl+Y；选中对象后按Del即完成删除；在图纸上可直接修改对象的颜色及字符的字体、字号；点击图纸空白处取消全部对象的选中状态等。DXP改进了文件的管理模式：可将全部文件保存为单一的数据库文件，即Pro-tel 99 SE的DDB文件，是Windows的一般文件，而不需要数据库管理系统（ODBC）就可存取此类文件。DXP新增了一些实用的功能，如电路图绘图中的Rubber Stamp（橡皮图章）和PCB设计中的尺寸标注工具等。但在Protel DXP添加中文字符比前版本更加困难，电路仿真功能也没有实质性的提高。图1是DXP的初始界面。
本文通过一个简单的实例说明Protel DXP印制电路板设计功能的改进之处。本文所用的软件是Protel DXP（以下简称DXP）试用版，版本号为7.0.749。
一、建立新设计项目
启动DXP，初始界面的Pick a task（选择任务）栏目有3个选项：创建一个新的板级设计项目、创建一个新FPGA设计项目和创建一个新的综合元件库。点击第一项Create a new Board Level Design Project，系统新建一个PCB Project1.PrjPCB文件，并自动打开项目管理器。执行File>Save Project命令，将项目文件改名保存为EX-AM.PrjPCB。板级设计项目文件的后缀是.PrjPCB；非项目文件的顶层文件名是Free Document，无后缀。
二、新建电路图文件
1.新建图纸
执行菜单命令File>New>Schematic新建电路图纸文件。点击保存文件按钮，弹出保存文件对话框，更改文件的名称和路径。图纸文件被保存为一个和项目文件关联的文件。 图纸文件可单独打开，或打开项目的同时被打开。
2.载入元件库和定位元件

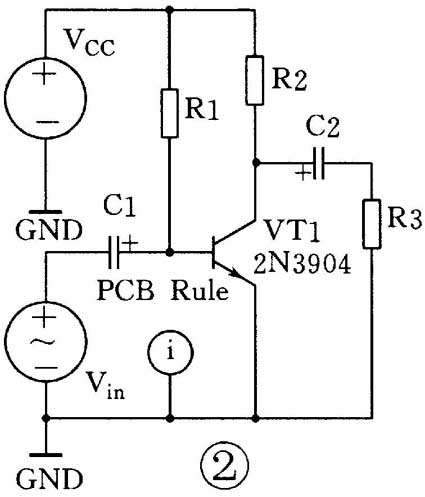

在Schematic中绘制图2电路。DXP采用了全新的整合式元件。元件包含了电气图形符号（Symbol）、元件封装（Footprint）、Spice仿真模型（Simulation）和电路板信号分析模型（Signal Integrity）等内容。

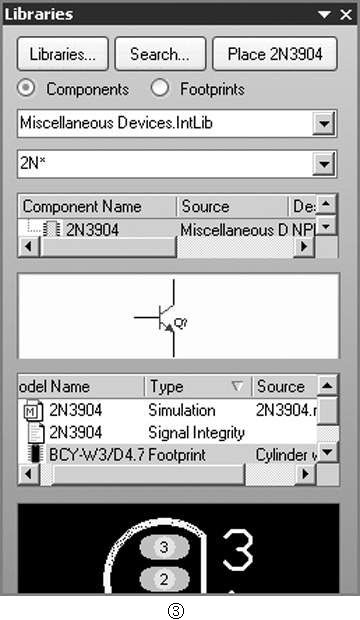

在DXP的Library面板中调用元件最为便利。点击在窗口底部状态栏中Library按钮，打开元件库面板（见图3）。DXP有多种控制面板，如Files、Messages、Navigator和Compiled等。DXP的控制面板和很多对话框可被适当地调整大小。
在元件库控制面板中，可选择查看对象为元件图形符号或元件封装图形。其他各栏是：当前元件库、元件名称过滤器、元件列表、元件电气图形符号、元件模型和封装图形等。在最上部的3个按钮分别是：Libraries载入或移除元件库、Search搜索元件、Place放置元件，Place按钮上的文字随选中的元件而变。
3.放置元件到电路图中
选中三极管2N3904，点击Place 2N3904按钮，将三极管放置到图纸中。双击元件，打开属性框。DXP的一些对话框和它的前版相比有较大的变化。元件属性对话框不但面目全非，面积也增大了不少。新的元件属性对话框分为4个部分：Properties（属性）、Graphical（图形）、Parameters list（参数列表）和Models list（模型列表）。所有元件被赋予在生产管理中很有用的“唯一识别符号”Unique ID。原来很好用的“全局编辑”命令被取消了。对应于整合式的元件，增加了元件模型列表，如图4（元件属性框的局部）所示。
模型列表的第一行是元件的SPICE模型；第二行是分析电路板性能的信号完整性的SI模型；第三行是元件的封装名。选中参数后，按下Edit按钮即打开相应的编辑器，对元件模型的各种参数进行编辑。图2中电源和信号源的封装要用户自定义。方法是：
（1） 打开元件属性框，在Models list区点击Add按钮，打开Add New Model对话框。在Model Type下拉列表中选中Footprint；
（2） 点击OK按钮，打开PCB Model对话框。在Footprint Model区的Name栏点击Browse按钮，打开Browse Libraries对话框；
（3） 在Browse Libraries对话框中选择元件库Miscellaneous Devices.IntLib中的封装PIN2。
4.其他图形元件
DXP的工具板基本上没有变化。但各种对象的对话框界面更人性化，图示的参数设置使不熟悉DXP的人也能顺利地操作。图5是椭圆弧线设置框。
5.定义电路板设计规则
在绘制电路图时，预先定义印制板设计规则是DXP一项非常实用的功能。在前版本中，Schematic已有设置PCB规则的图标PCB Layout，但是它只能定义5项布线参数。DXP对此项功能作了特别的加强，理论上可在一个图标里设置PCB的全部48项规则。该图标属性框Parameters的下部，每行表示一项PCB布线规则。按Add as Rule打开参数属性框Parameter Properties，在其Value区点击Edit Rule Values按钮，进入Choose Design Rule Type页，如图6（局部）所示，然后设置各种布线规则。如要将图2电路的地线设置为30mil，选中Routing下的Width Con-straint规则，将Minimum、Maximum和Preferred（首选的）三项都设为30mil。这一设置是强制性的，要求地线必须布成30mil的宽度。布线规则加入后不可移除。
下期为读者介绍如何用Protel DXP设计印制电路板并输出数据。Protel DXP的试用版可到
www.protel.com/product/tri-al.htm
上下载。
（士奋）
